DC~18GHz, 稳幅稳相, 5000mm, SMA-M, SMA-M
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高性价比稳幅稳相电缆组件。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | 13.42 | 14.16 | dB | ||
| 驻波 | 1.25 | 1.35 |
| 电缆类别 | 稳幅稳相 |
| 长度 | 5000mm |
| 接口一 | SMA-M不锈钢 |
| 接口二 | SMA-M不锈钢 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| A | 5000 | mm | C1 | 8.9 | mm |
| B | 2.2 | mm | E1 | 8.9 | mm |
| T | 50 | mm |

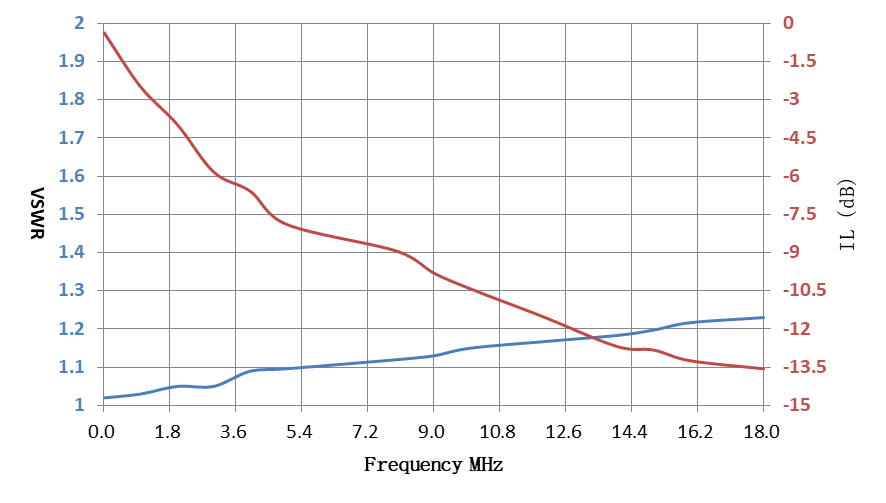

| 频率（MHz） | 插损 | 驻波 | 驻波 |
| 10 | 0.2 | 1.03 | 1.01 |
| 1000 | 2.16 | 1.03 | 1.02 |
| 2000 | 3.98 | 1.04 | 1.05 |
| 3000 | 6.08 | 1.06 | 1.05 |
| 4000 | 6.49 | 1.09 | 1.08 |
| 5000 | 7.96 | 1.09 | 1.09 |
| 8000 | 8.96 | 1.11 | 1.12 |
| 9000 | 9.94 | 1.11 | 1.12 |
| 10000 | 10.15 | 1.16 | 1.17 |
| 12000 | 11.45 | 1.16 | 1.18 |
| 14000 | 12.51 | 1.2 | 1.18 |
| 15000 | 12.79 | 1.21 | 1.2 |
| 16000 | 13.18 | 1.22 | 1.21 |
| 18000 | 13.75 | 1.24 | 1.24 |
