DC~26.5GHz, 稳幅稳相, 600mm, SMA-J, SMA-J
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高性价比稳幅稳相电缆组件。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 26.5 | GHz | |
| 插入损耗 | DC-6 | 0.39 | 0.70 | dB | |
| 插入损耗 | 6-12 | 0.88 | 1.14 | dB | |
| 插入损耗 | 12-18 | 1.10 | 1.28 | dB | |
| 插入损耗 | 18-26.5 | 1.24 | 1.38 | dB | |
| 驻波 | DC-6 | 1.03 | 1.35 | ||
| 驻波 | 6-12 | 1.09 | 1.35 | ||
| 驻波 | 12-18 | 1.11 | 1.35 | ||
| 驻波 | 18-26.5 | 1.19 | 1.38 |
| 电缆类别 | 稳幅稳相电缆组件 |
| 长度 | 600mm |
| 接口一 | SMA-J不锈钢螺母 |
| 接口二 | SMA-J不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |

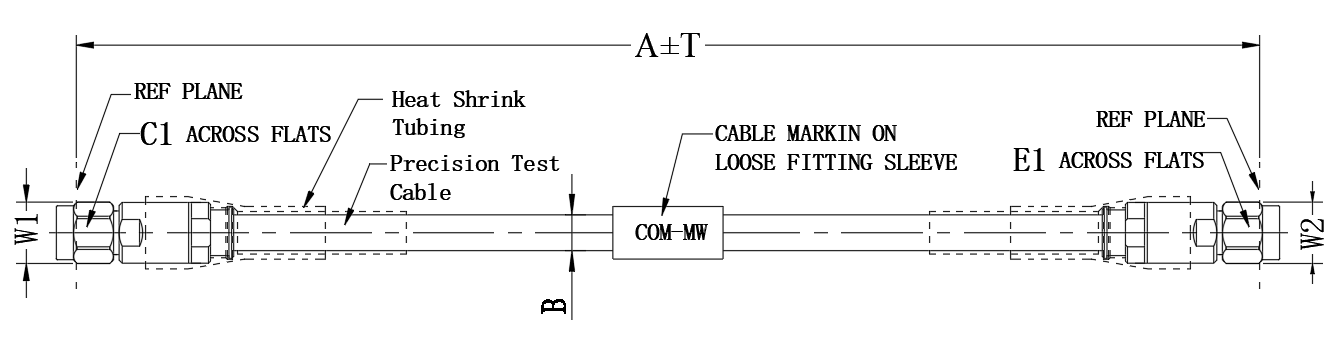

| A | 600 | mm | C1 | 8.0 | mm |
| B | 5.2 | mm | E1 | 8.0 | mm |
| T | 12 | mm | W1 | 8.9 | mm |
| W2 | 8.9 | mm |

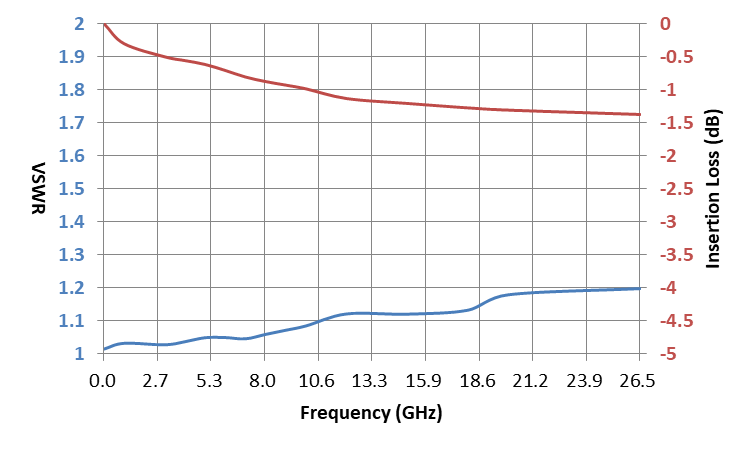

| 频率 | 插损 | S11 | S11 |
| 10 | 0.02 | 1.02 | 1.02 |
| 1000 | 0.31 | 1.03 | 1.03 |
| 2000 | 0.41 | 1.03 | 1.03 |
| 3000 | 0.51 | 1.03 | 1.03 |
| 4000 | 0.57 | 1.03 | 1.04 |
| 8000 | 0.88 | 1.06 | 1.06 |
| 9000 | 0.93 | 1.07 | 1.07 |
| 10000 | 0.99 | 1.08 | 1.09 |
| 11000 | 1.07 | 1.11 | 1.11 |
| 18000 | 1.29 | 1.13 | 1.13 |
| 20000 | 1.32 | 1.18 | 1.18 |
| 26500 | 1.38 | 1.2 | 1.2 |
| 1 | 建议安装半径大于36mm |
