工作频率 6~18GHz, 动态范围 -40~15dBm, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小型化，低功耗。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 动态范围 | -40 | ~ | 15 | dBm |
| 输入驻波比 | 2.5 | |||
| 上升沿 | 5 | ns | ||
| 下降沿 | 20 | ns | ||
| 检波电压范围 | 0-5 | V | ||
| 最大输入功率 | 18 | dBm | ||
| 最大输入电压 | 5.5 | V | ||
| 检波电压极性 | 正 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 工作电压 | +5V |
| 工作电流 | 2mA |
| 工作温度 | -40~+75℃设计保证 |
| 储存温度 | -40~+85℃设计保证 |

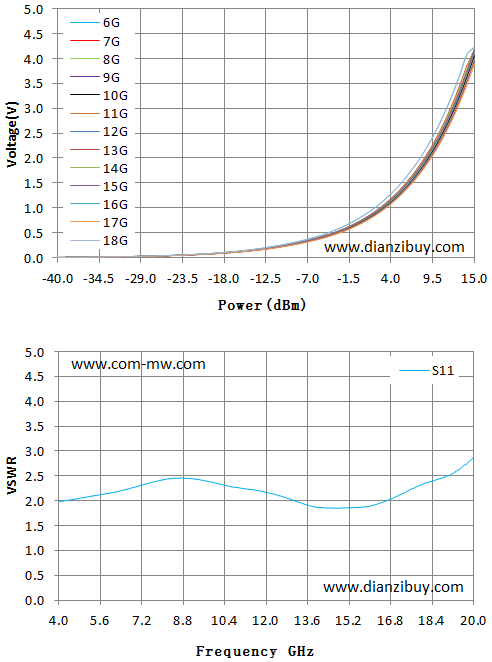

| F(GHz) | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
| Pin（dBm） | Vout（mV) | Vout（mV) | Vout（mV) | Vout（mV) | Vout（mV) | Vout（mV) | Vout（mV) |
| -40 | 6.9 | 7.2 | 6.2 | 6.7 | 6.9 | 7.7 | 7.6 |
| -35 | 13.9 | 14.3 | 13.6 | 14.1 | 14.4 | 15.4 | 15.1 |
| -30 | 25.1 | 26.1 | 25.1 | 25.8 | 26.5 | 27.8 | 27.3 |
| -25 | 44 | 45.9 | 44.1 | 45.4 | 46.6 | 48.8 | 48 |
| -20 | 76.9 | 80.1 | 76.9 | 79.4 | 81.5 | 85.6 | 84 |
| -15 | 136.1 | 141.5 | 136 | 140.7 | 145 | 152.8 | 150 |
| -10 | 240.5 | 249.2 | 240 | 248.1 | 255.7 | 270.3 | 267.3 |
| -5 | 411 | 425 | 409 | 422 | 434 | 460 | 461 |
| 0 | 711 | 745 | 706 | 729 | 738 | 813 | 808 |
| 5 | 1270 | 1331 | 1258 | 1297 | 1306 | 1442 | 1437 |
| 10 | 2290 | 2396 | 2267 | 2332 | 2334 | 2573 | 2568 |
| 15 | 4110 | 4190 | 4055 | 4170 | 4150 | 4230 | 4220 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
