工作频率 300~22000MHz, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。

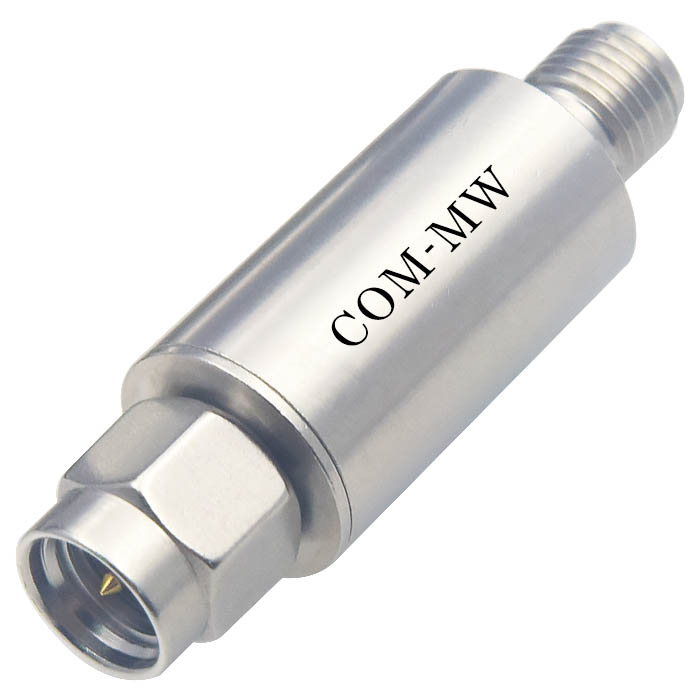

小型化，同轴。
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 300 | ~ | 22000 | MHz | |
| 动态范围 | -20 | ~ | +20 | dBm | |
| 驻波比 | 1.4 | 2.2 | |||
| 灵敏度 | 500 | mV/mW | |||
| 平坦度 | ±3 | dB | |||
| 响应时间 | 500 | ns |

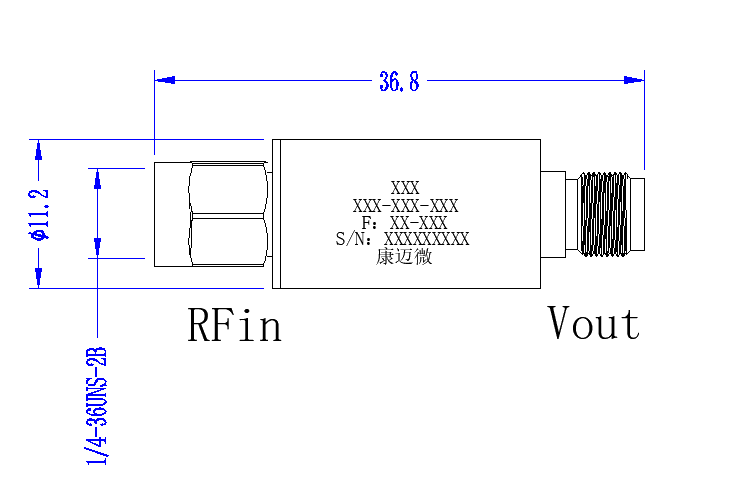

| 接口形式 | SMA-JK |
| 接口材质 | 外壳铜 |
| 表面 | 本导 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 正极性；射频输入SMA-J |

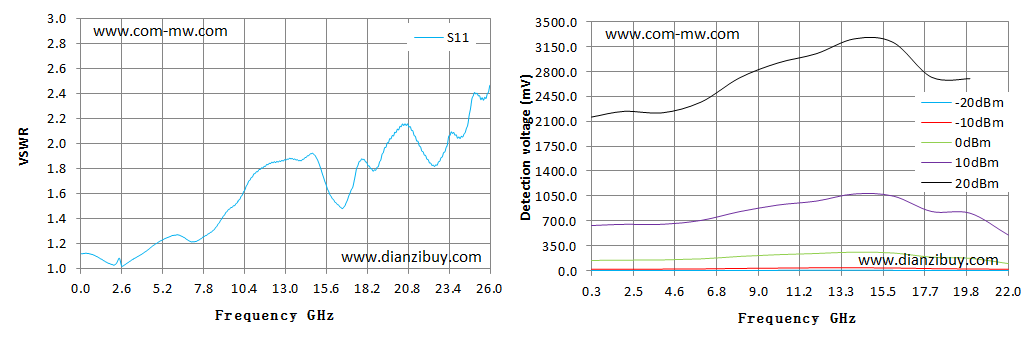

| F | Pin：-20dBm | Pin：-10dBm | Pin：0dBm | Pin：10dBm | Pin：20dBm |
| （GHz） | V检（mV） | V检（mV） | V检（mV） | V检（mV） | V检（mV） |
| 0.30 | 3.10 | 21.20 | 145.00 | 635.00 | 2160.00 |
| 2.00 | 3.21 | 21.80 | 149.00 | 652.00 | 2240.00 |
| 4.00 | 3.43 | 23.20 | 152.00 | 653.00 | 2220.00 |
| 6.00 | 3.73 | 26.10 | 167.00 | 707.00 | 2370.00 |
| 8.00 | 4.51 | 32.30 | 201.00 | 830.00 | 2710.00 |
| 10.00 | 5.75 | 36.90 | 226.00 | 923.00 | 2920.00 |
| 12.00 | 5.38 | 41.10 | 243.00 | 979.00 | 3050.00 |
| 14.00 | 5.46 | 42.70 | 262.00 | 1080.00 | 3260.00 |
| 16.00 | 5.10 | 39.10 | 250.00 | 1050.00 | 3210.00 |
| 18.00 | 4.23 | 30.10 | 191.00 | 833.00 | 2720.00 |
| 20.00 | 3.29 | 24.40 | 175.00 | 809.00 | 2700.00 |
| 22.00 | 2.85 | 21.10 | 100.00 | 501.00 | \ |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
