工作频率2~18GHz, 动态范围-20~+20dBm, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz |
| 动态范围 | -20 | ~ | +20 | dBm |
| 驻波比 | 1.8 | |||
| 上升沿 | 30 | ns | ||
| 下降沿 | 200 | ns |

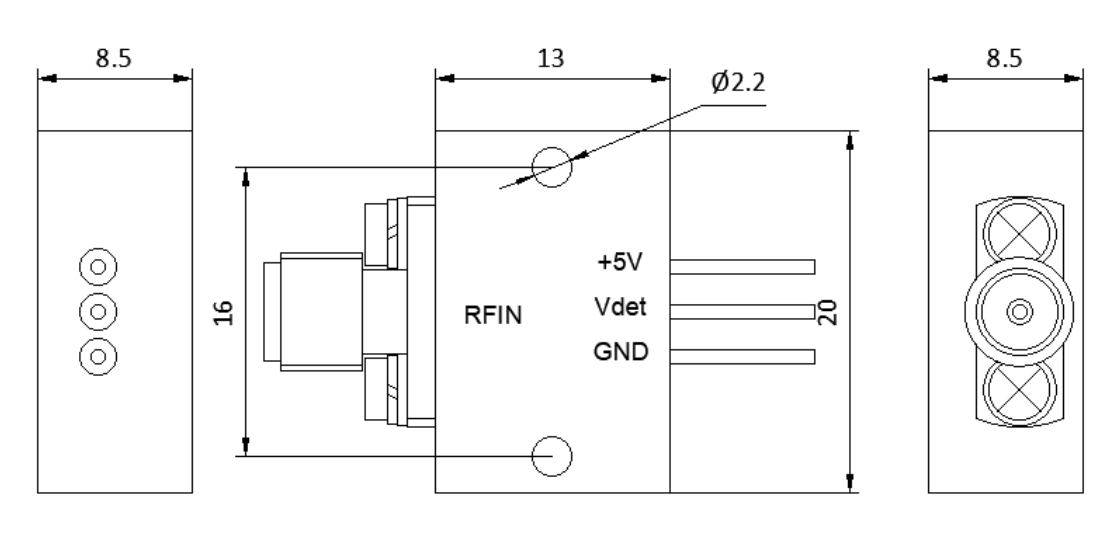

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作电压 | +5V |
| 工作温度 | -40~+70℃设计保证 |

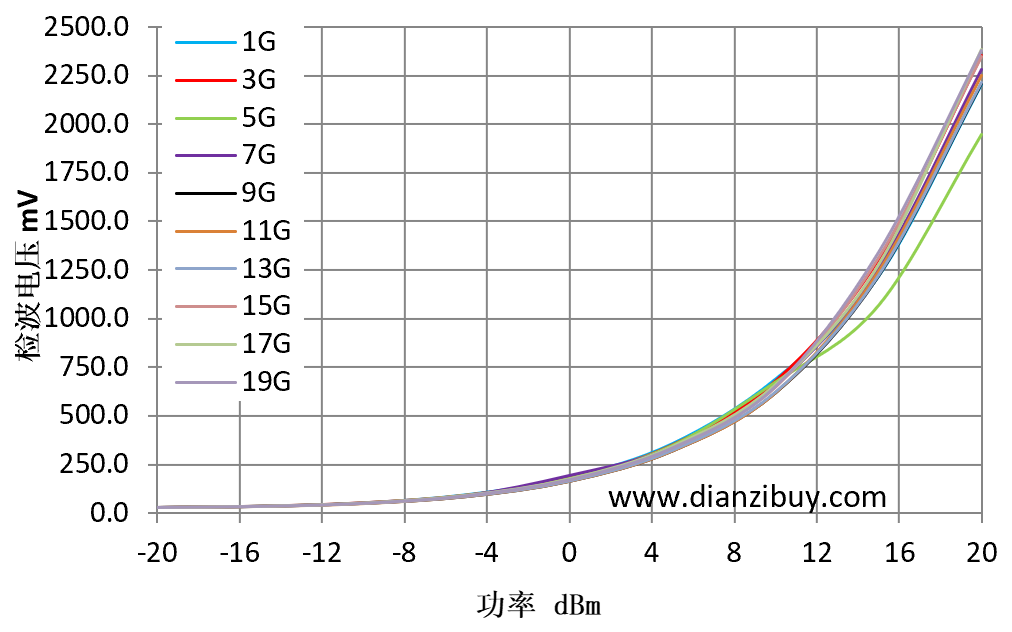

| F | 1GHz | 5GHz | 10GHz | 15GHz | 20GHz |
|---|---|---|---|---|---|
| RF:dBm | Vout:mV | Vout:mV | Vout:mV | Vout:mV | Vout:mV |
| -20 | 26.5 | 27.7 | 27.6 | 27.2 | 28.1 |
| -15 | 33.2 | 35.6 | 35.9 | 34.9 | 37.3 |
| -10 | 50.9 | 57.1 | 58.1 | 55 | 61.1 |
| -5 | 95.5 | 107.4 | 110.3 | 102 | 116 |
| 0 | 197.9 | 213 | 218.5 | 201.1 | 229.6 |
| 5 | 389.4 | 420 | 435 | 394 | 453 |
| 10 | 742 | 703 | 829 | 759 | 860 |
| 15 | 1376 | 1489 | 1529 | 1396 | 1560 |
| 20 | 2449 | 2601 | 2636 | 2463 | 2639 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
