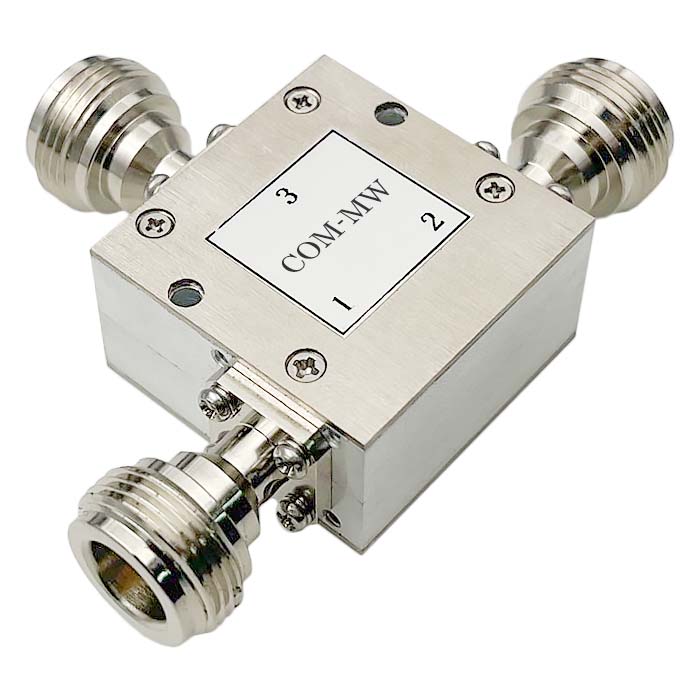

工作频率1700~2300MHz, 通过功率100W, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1700 | ~ | 2300 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
| 通过功率 | 100W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+60℃设计保证 |

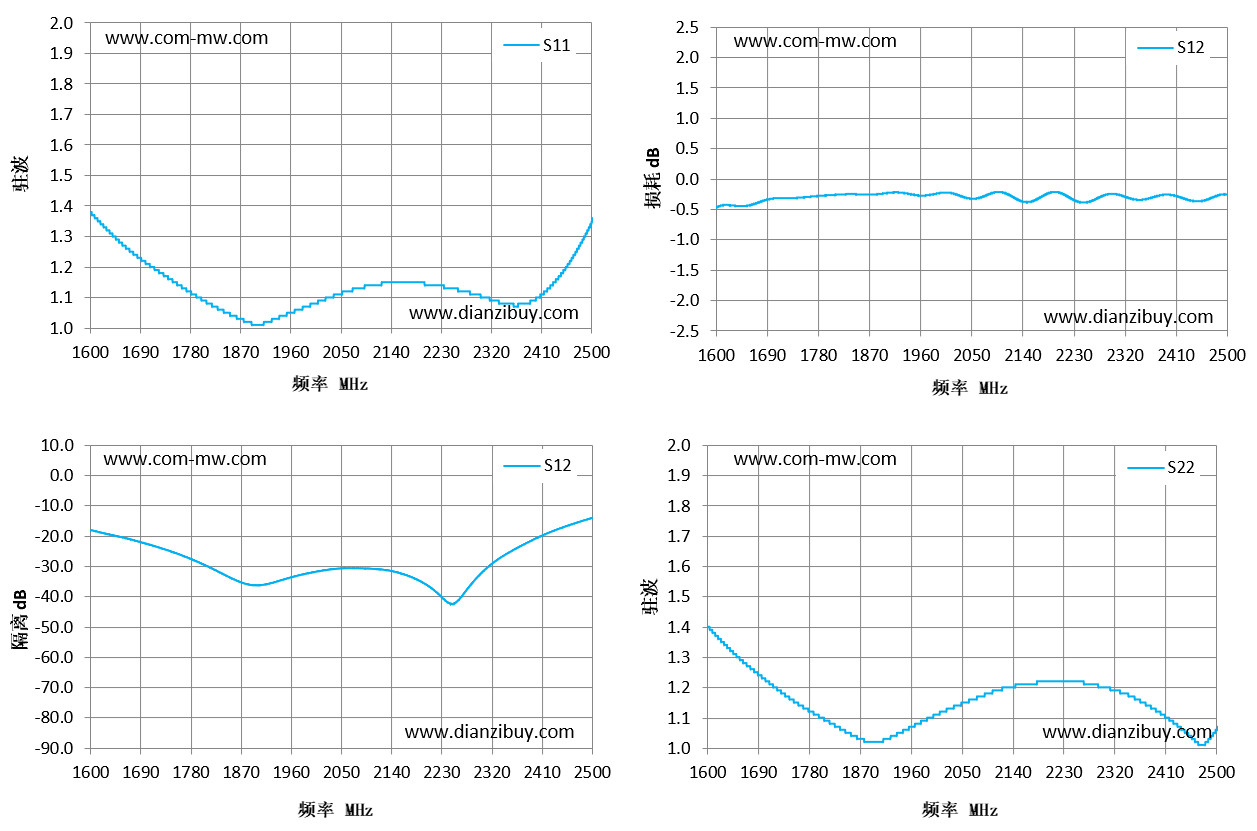

| 频率 MHz | S11 驻波 | S12 隔离 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 1600 | 1.38 | -17.99 | -0.46 | 1.4 |
| 1664 | 1.26 | -20.72 | -0.41 | 1.28 |
| 1729 | 1.18 | -24.11 | -0.31 | 1.19 |
| 1793 | 1.1 | -28.52 | -0.26 | 1.11 |
| 1857 | 1.04 | -34.2 | -0.25 | 1.04 |
| 1921 | 1.02 | -35.56 | -0.22 | 1.03 |
| 1986 | 1.07 | -32.34 | -0.24 | 1.09 |
| 2050 | 1.11 | -30.6 | -0.32 | 1.15 |
| 2114 | 1.14 | -30.84 | -0.25 | 1.19 |
| 2179 | 1.15 | -33.72 | -0.25 | 1.21 |
| 2243 | 1.13 | -41.97 | -0.38 | 1.22 |
| 2307 | 1.1 | -31.09 | -0.25 | 1.2 |
| 2371 | 1.08 | -23.33 | -0.29 | 1.15 |
| 2436 | 1.16 | -17.89 | -0.35 | 1.07 |
| 2500 | 1.35 | -14.02 | -0.25 | 1.06 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
