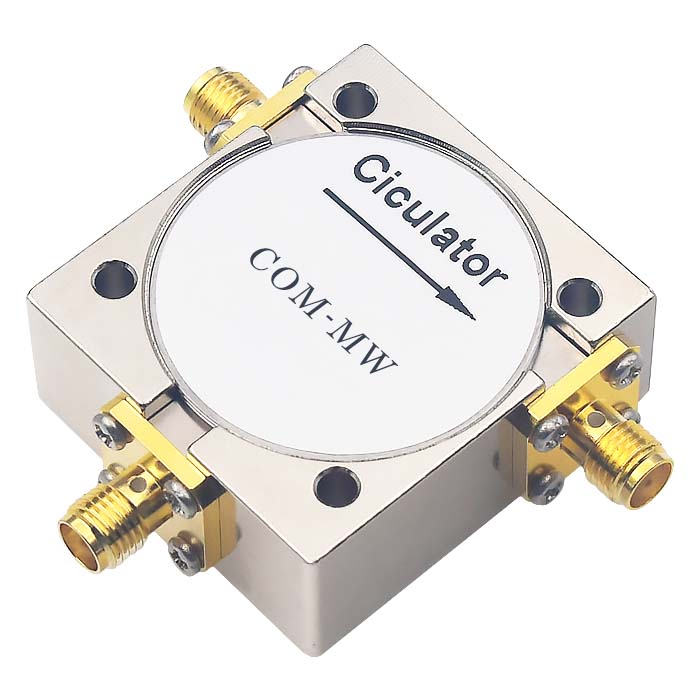

工作频率1200~1400MHz, 100W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1200 | ~ | 1400 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 |
| 通过功率 | 100W设计保证 |
| 传输方向 | 逆时针 |

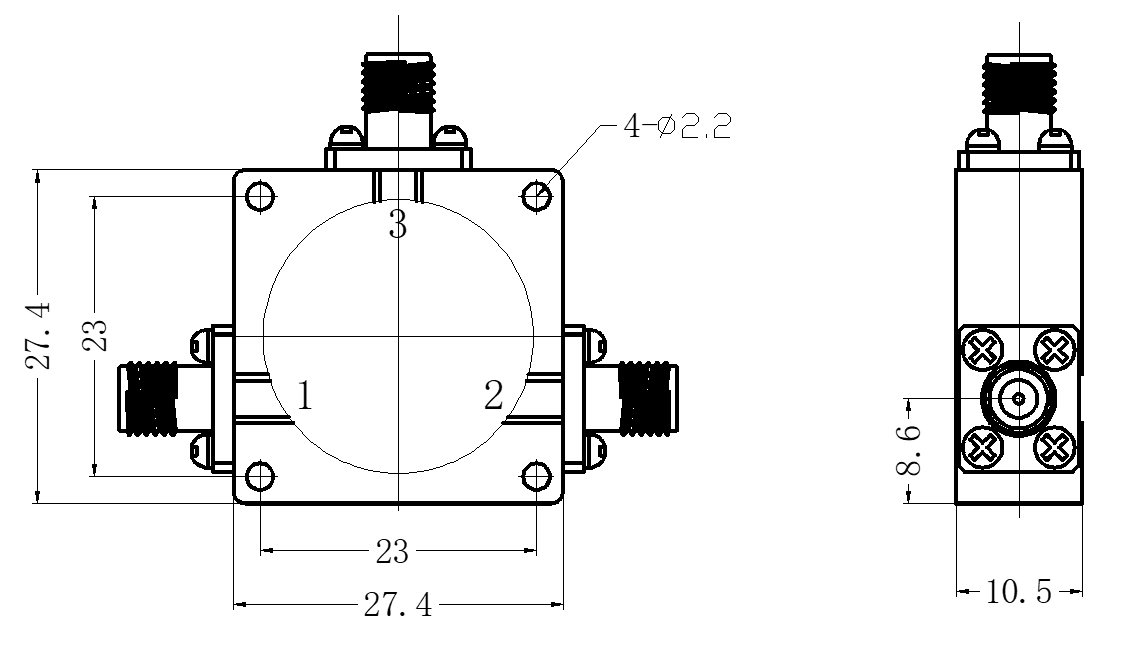

| 接口形式 | SMA-K |
| 工作温度 | -40~+70℃设计保证 |

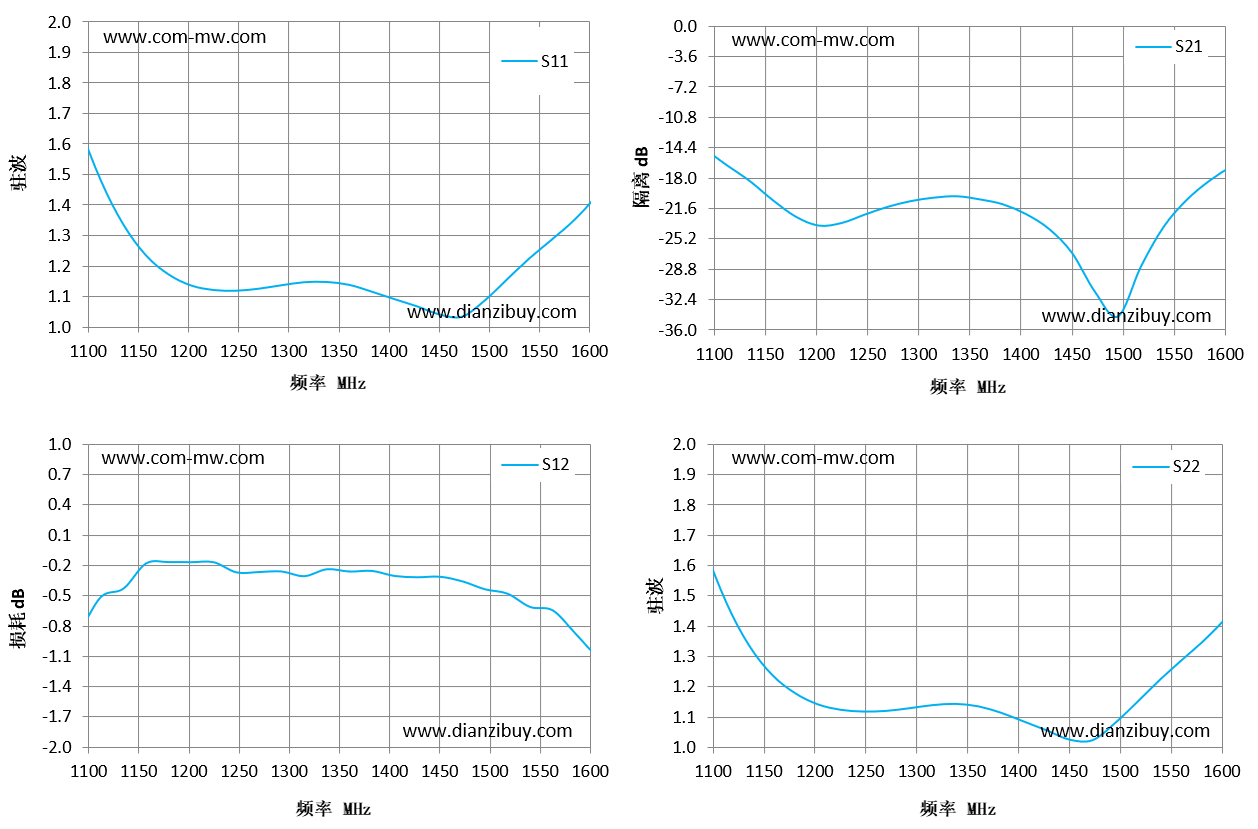

| 频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 1100 | 1.67 | -0.86 | -14.53 | 1.67 |
| 1136 | 1.33 | -0.43 | -18.33 | 1.33 |
| 1171 | 1.23 | -0.18 | -20.6 | 1.24 |
| 1207 | 1.14 | -0.17 | -23.61 | 1.14 |
| 1243 | 1.12 | -0.17 | -23.28 | 1.12 |
| 1279 | 1.12 | -0.27 | -21.37 | 1.12 |
| 1314 | 1.14 | -0.26 | -20.69 | 1.13 |
| 1350 | 1.15 | -0.24 | -20.12 | 1.14 |
| 1386 | 1.11 | -0.26 | -21.08 | 1.11 |
| 1421 | 1.09 | -0.31 | -22.24 | 1.08 |
| 1457 | 1.04 | -0.31 | -26.84 | 1.02 |
| 1493 | 1.03 | -0.36 | -31.47 | 1.02 |
| 1529 | 1.16 | -0.48 | -28.45 | 1.15 |
| 1564 | 1.29 | -0.65 | -20.52 | 1.29 |
| 1600 | 1.35 | -0.88 | -18.23 | 1.36 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
