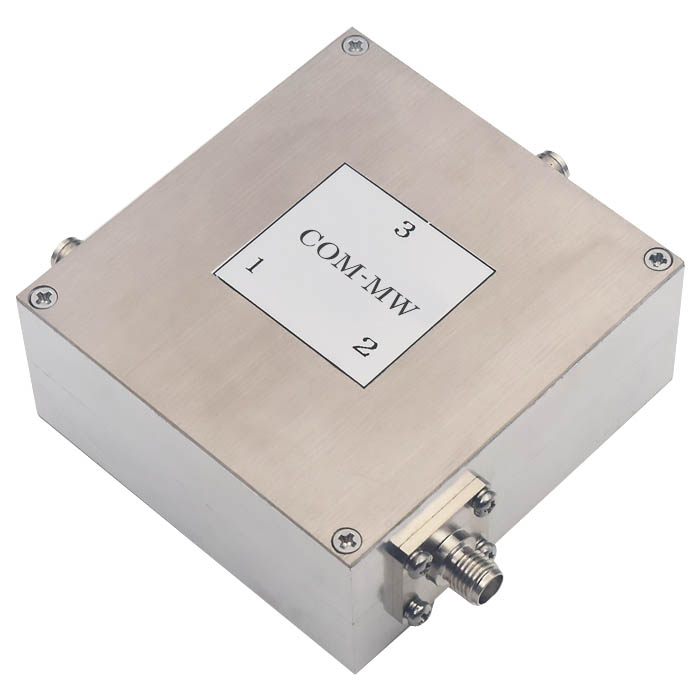

工作频率1000~2000MHz, 通过功率50W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 2000 | MHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 14 | dB | ||
| 驻波比 | 1.5 |
| 通过功率 | 50W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -0~+60℃设计保证 |

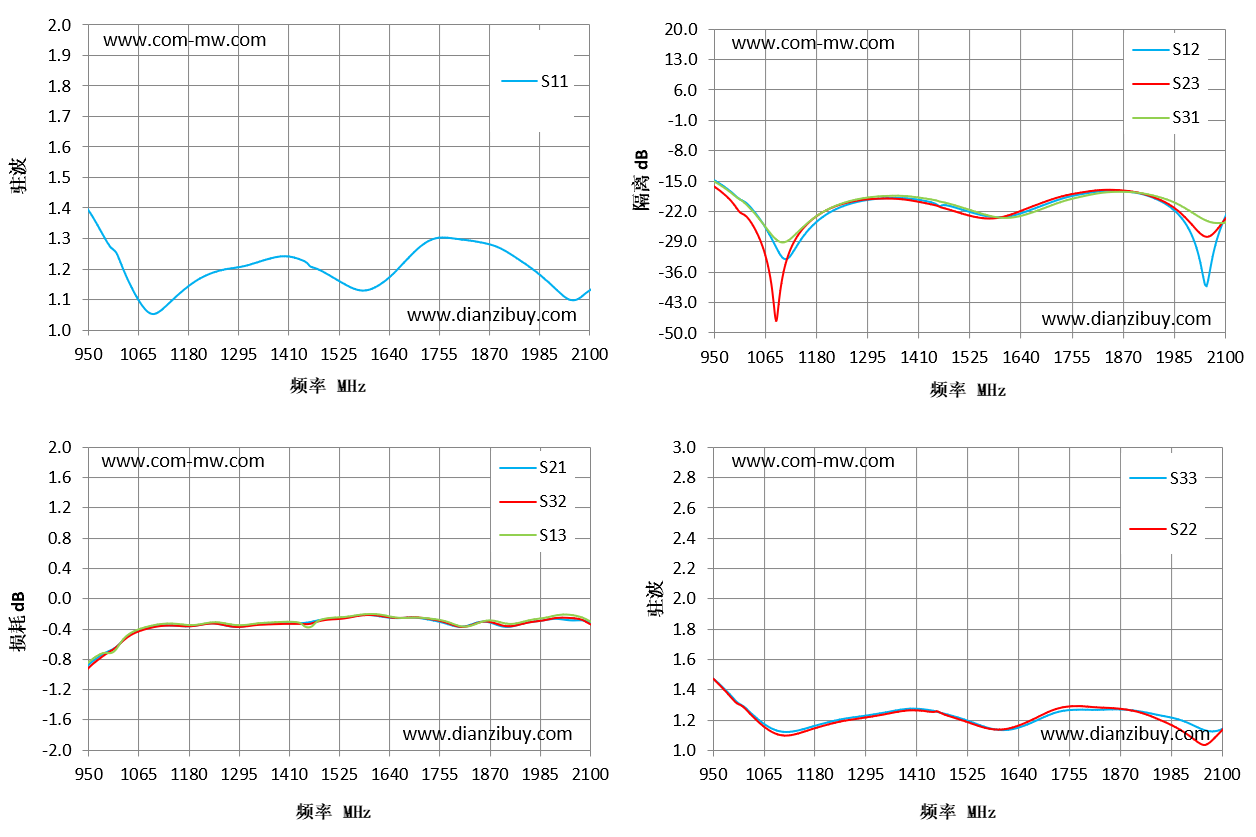

| 频率 MHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 950 | 1.39 | -0.88 | -14.93 | 1.47 |
| 1032 | 1.19 | -0.54 | -21.13 | 1.25 |
| 1114 | 1.06 | -0.36 | -32.86 | 1.1 |
| 1196 | 1.16 | -0.36 | -23.16 | 1.16 |
| 1279 | 1.2 | -0.37 | -19.66 | 1.21 |
| 1361 | 1.23 | -0.33 | -18.92 | 1.25 |
| 1443 | 1.23 | -0.32 | -20.08 | 1.25 |
| 1525 | 1.16 | -0.26 | -22.16 | 1.19 |
| 1607 | 1.14 | -0.22 | -23.26 | 1.14 |
| 1689 | 1.24 | -0.25 | -20.63 | 1.23 |
| 1771 | 1.3 | -0.33 | -18.15 | 1.29 |
| 1854 | 1.28 | -0.3 | -17.27 | 1.28 |
| 1936 | 1.23 | -0.35 | -18.78 | 1.23 |
| 2018 | 1.14 | -0.27 | -26.05 | 1.11 |
| 2100 | 1.13 | -0.32 | -23.18 | 1.13 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
