DH9-17.7-21.5G-3268 环行器
环行器

环行器 DH9-17.7-21.5G-3268

工作频率 17700~21500MHz, 通过功率5W, 微带焊盘

型号
DH9-17.7-21.5G-3268
库存
该商品有现货 5 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
1 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率17700~21500MHz
插入损耗0.6dB
隔离度15dB
驻波比1.4

其它参数

通过功率5W设计保证
传输方向顺时针
接口形式微带焊盘
阻抗50Ω
工作温度-40~+85℃设计保证
质量等级工业级

典型测试数据

Frequency GHzS21 IL dBS11 VSWRS22 VSWR
16.00-0.651.521.37
16.45-0.711.451.33
16.94-0.351.401.28
17.40-0.371.331.21
17.85-0.391.261.13
18.31-0.211.211.08
18.80-0.271.191.07
19.25-0.331.201.07
19.70-0.411.241.05
20.19-0.371.241.01
20.65-0.361.221.03
21.10-0.181.201.05
21.56-0.251.181.08
22.05-0.251.151.11
22.50-0.451.121.16

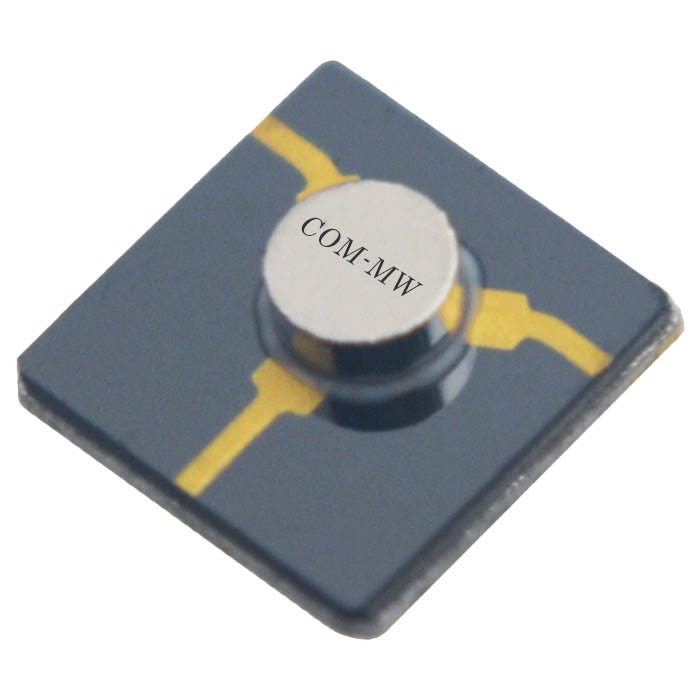

参考实物图

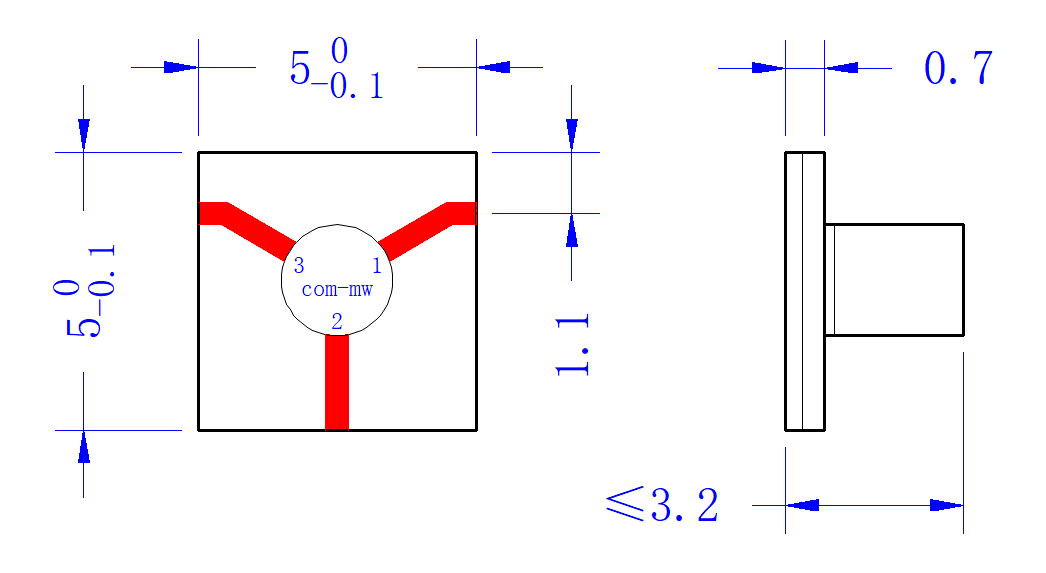

外形结构图(mm)

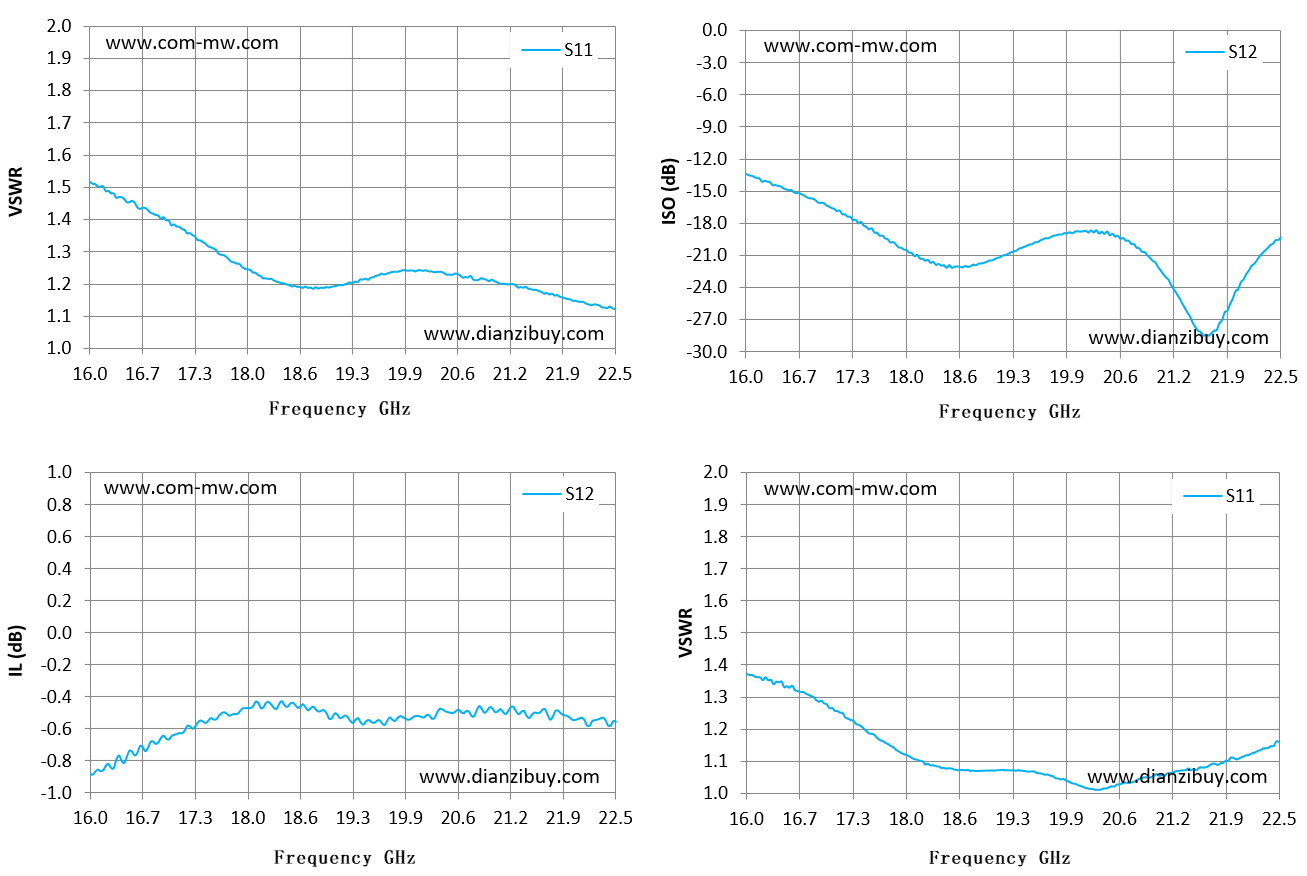

典型测试曲线图

注意事项

安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。
