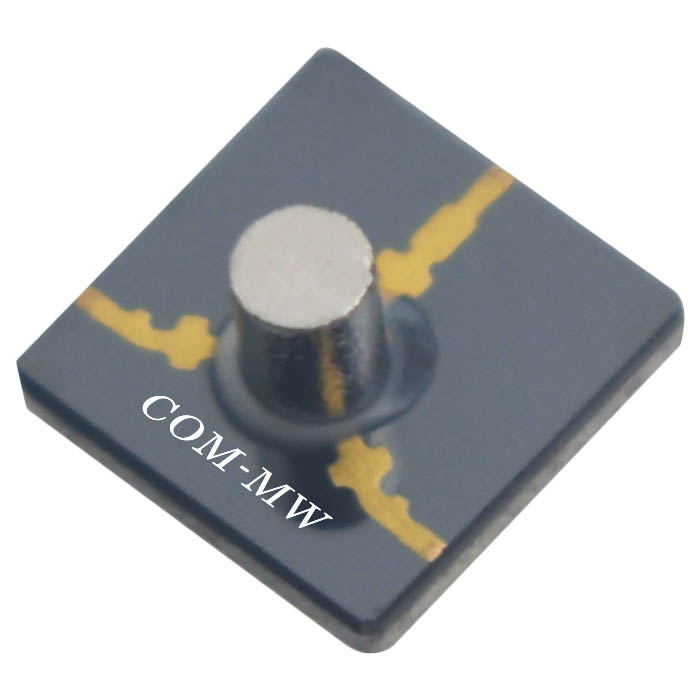

工作频率 27000~31000MHz, 通过功率5W, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 27000 | ~ | 31000 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 14 | dB | ||
| 驻波比 | 1.5 |
| 通过功率 | 5W设计保证 |
| 传输方向 | 顺时针 |

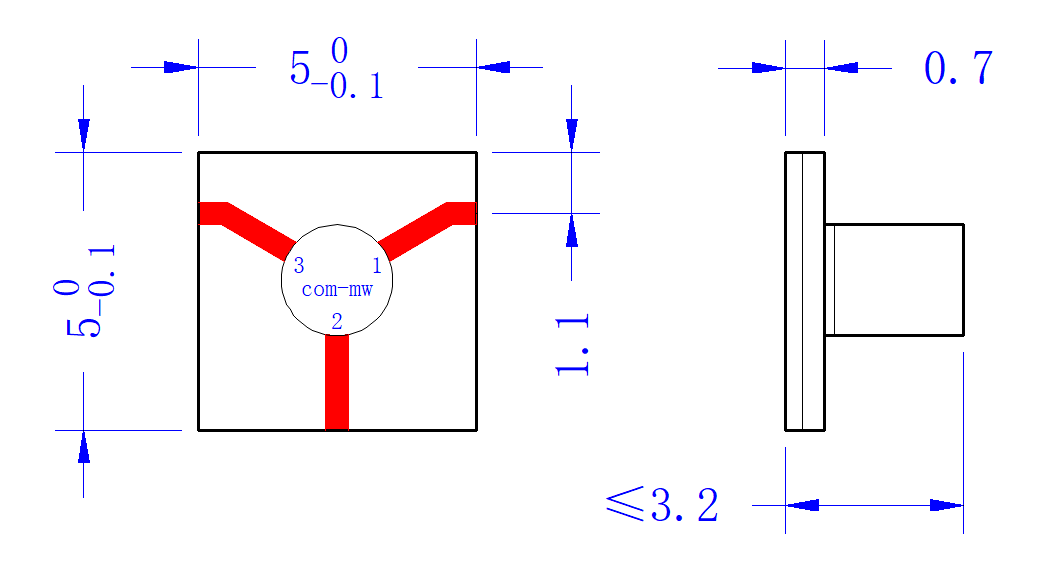

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

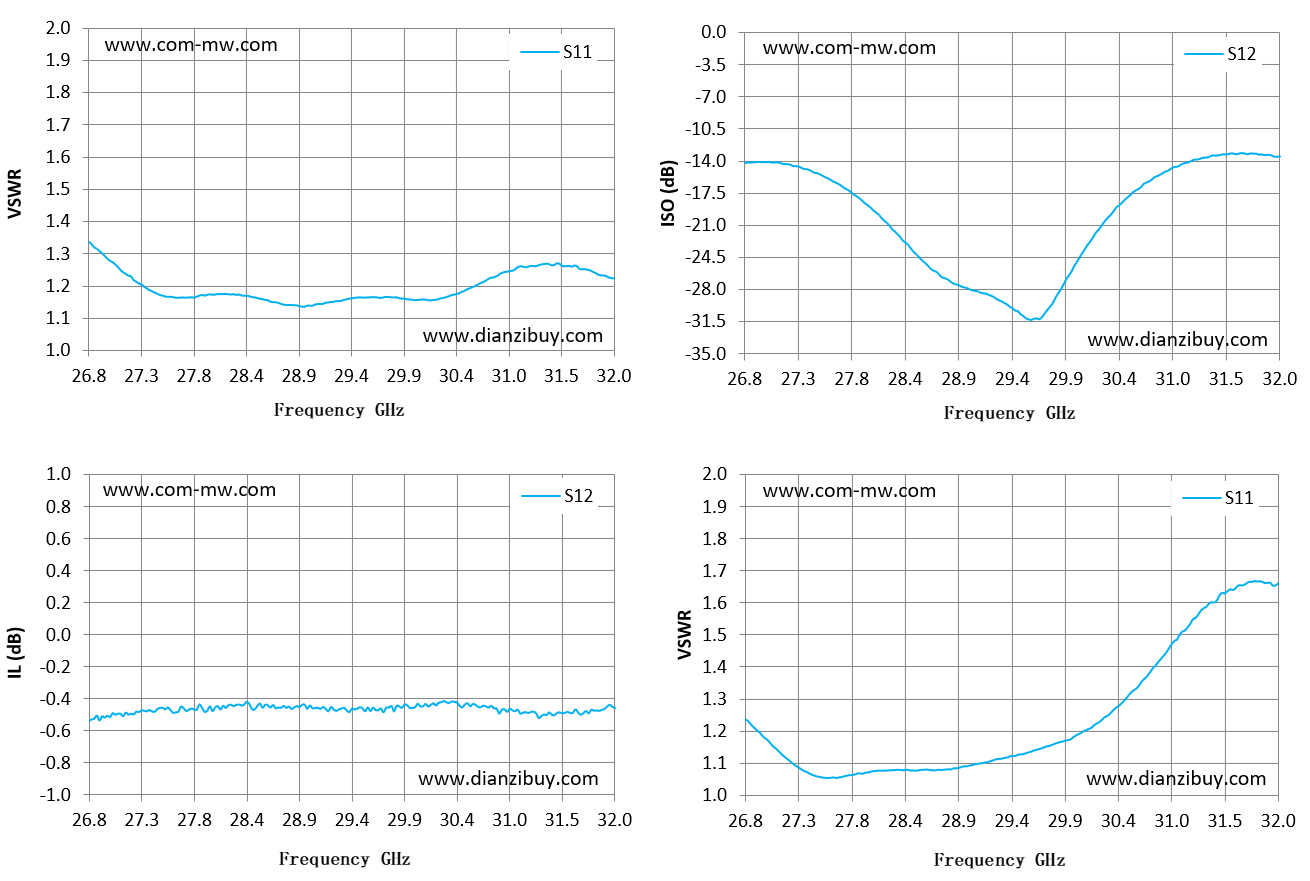

| Frequency GHz | S11 驻波 | S12 损耗 dB | S12 隔离 dB | S11 驻波 |
| 26.80 | 1.34 | -0.54 | -14.25 | 1.23 |
| 27.17 | 1.24 | -0.48 | -14.34 | 1.12 |
| 27.54 | 1.17 | -0.46 | -15.48 | 1.05 |
| 27.91 | 1.17 | -0.44 | -17.91 | 1.07 |
| 28.29 | 1.17 | -0.44 | -22.01 | 1.08 |
| 28.66 | 1.15 | -0.46 | -26.04 | 1.08 |
| 29.03 | 1.14 | -0.46 | -28.13 | 1.09 |
| 29.40 | 1.16 | -0.46 | -30.09 | 1.12 |
| 29.77 | 1.17 | -0.46 | -29.93 | 1.15 |
| 30.14 | 1.16 | -0.43 | -23.20 | 1.20 |
| 30.51 | 1.18 | -0.45 | -18.25 | 1.29 |
| 30.89 | 1.24 | -0.47 | -15.20 | 1.43 |
| 31.26 | 1.26 | -0.52 | -13.69 | 1.58 |
| 31.63 | 1.26 | -0.47 | -13.18 | 1.65 |
| 32.00 | 1.22 | -0.46 | -13.54 | 1.66 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
