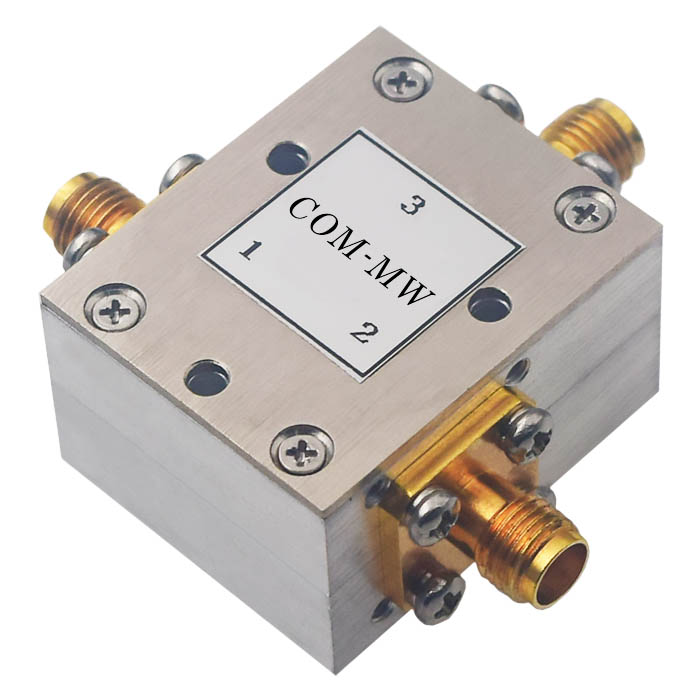

工作频率3300~4300MHz, 通过功率30W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 3300 | ~ | 4300 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.2 |
| 通过功率 | 30W设计保证 |
| 传输方向 | 逆时针 |

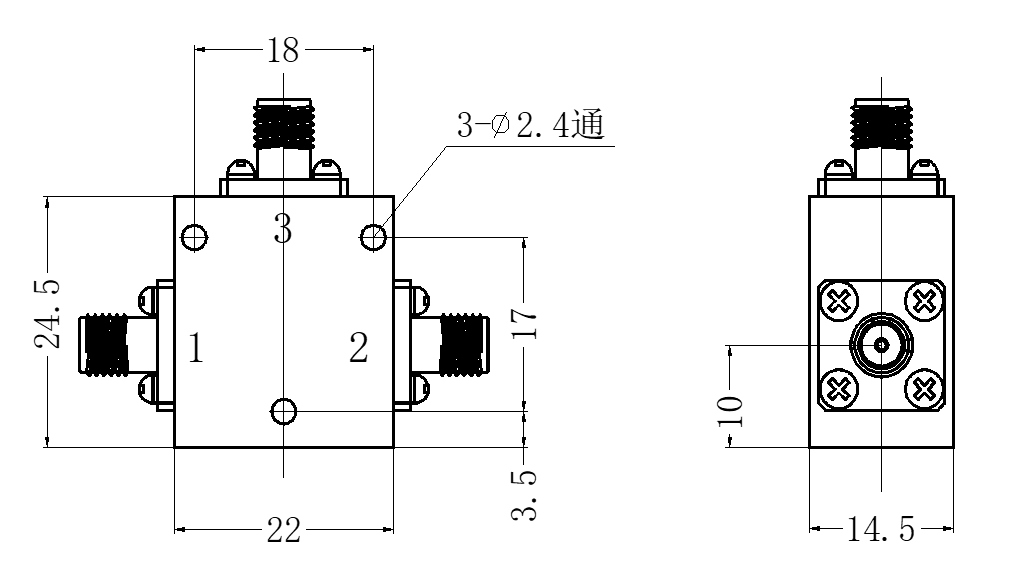

| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |

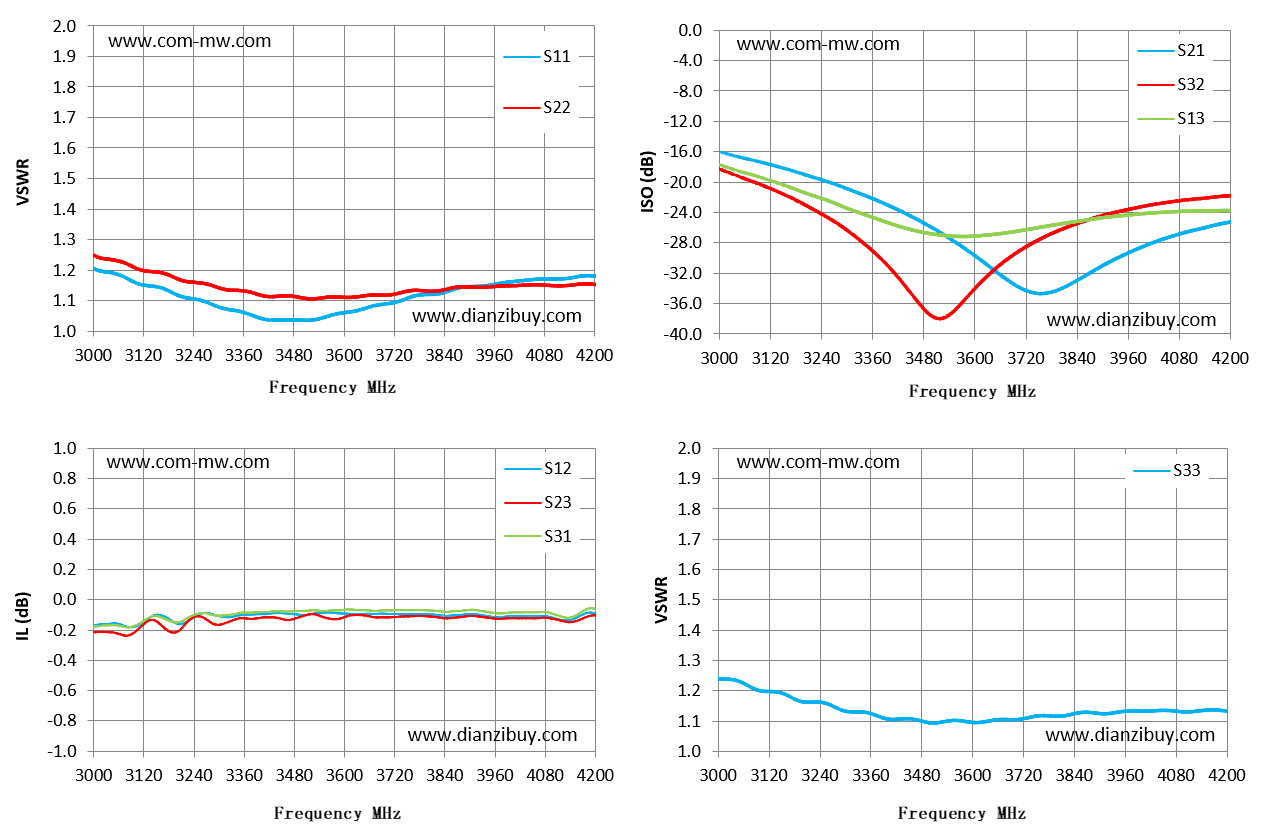

| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB |
|---|---|---|---|
| 3000 | 1.2 | -0.17 | -16.03 |
| 3086 | 1.17 | -0.18 | -17.22 |
| 3171 | 1.14 | -0.11 | -18.5 |
| 3257 | 1.1 | -0.09 | -20 |
| 3343 | 1.07 | -0.11 | -21.8 |
| 3429 | 1.04 | -0.09 | -23.92 |
| 3514 | 1.04 | -0.1 | -26.49 |
| 3600 | 1.06 | -0.09 | -29.7 |
| 3686 | 1.09 | -0.09 | -33.26 |
| 3771 | 1.12 | -0.1 | -34.6 |
| 3857 | 1.13 | -0.1 | -32.39 |
| 3943 | 1.15 | -0.11 | -29.78 |
| 4029 | 1.17 | -0.11 | -27.75 |
| 4114 | 1.17 | -0.13 | -26.35 |
| 4200 | 1.18 | -0.09 | -25.26 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
