产品类目 环行器
DH9-330-450-1516 环行器
环行器

环行器 DH9-330-450-1516

工作频率 330~450MHz, 通过功率100W, SMA

型号
DH9-330-450-1516
库存
该商品有现货 6 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
260 g
质保条件
一年保修

资料下载

商品介绍

产品特点

宽带,大功率。

主要参数

参数最小典型最大单位
工作频率330~450MHz
插入损耗0.6dB
隔离度15dB
驻波比1.4

其它参数

通过功率100W设计保证
传输方向顺时针
接口形式SMA-K
阻抗50Ω
工作温度-20~+60℃设计保证

典型测试数据

Frequency MHzS21 IL dBS11 VSWRS22 VSWRS12 IL dB
299.99-1.832.732.67-10.96
312.86-0.891.831.79-13.26
325.70-0.401.361.33-17.12
338.57-0.231.161.13-20.90
351.41-0.231.141.13-19.56
364.28-0.291.181.18-16.90
377.12-0.381.251.26-15.34
389.99-0.461.331.35-14.79
402.86-0.511.361.39-15.11
415.70-0.491.311.34-16.49
428.57-0.421.181.21-19.63
441.41-0.421.101.12-25.46
454.28-0.581.261.27-20.83
467.12-0.901.431.44-15.18
479.99-1.381.611.64-14.35

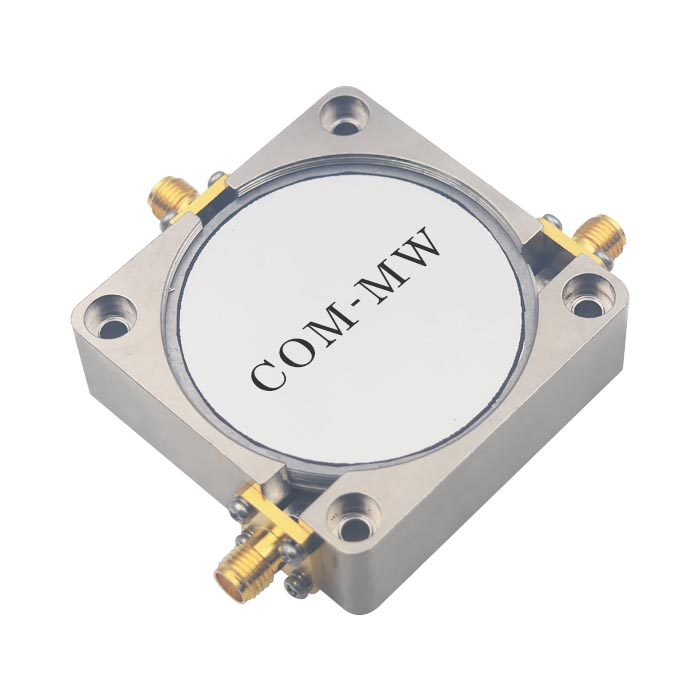

参考实物图

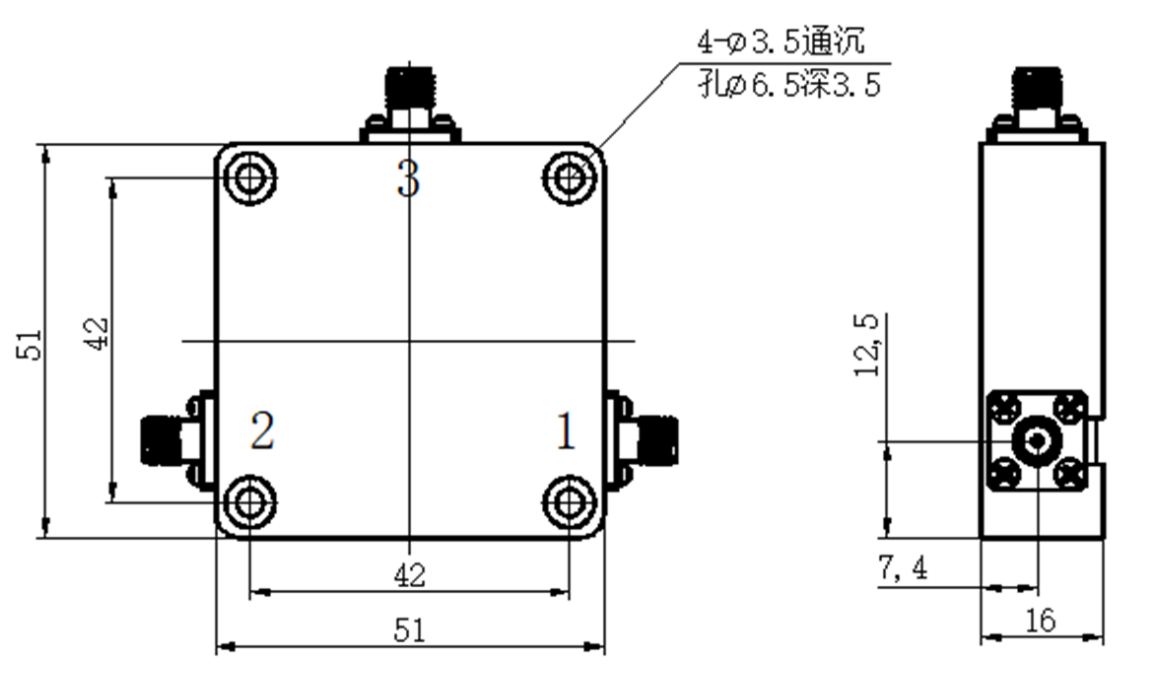

外形结构图(mm)

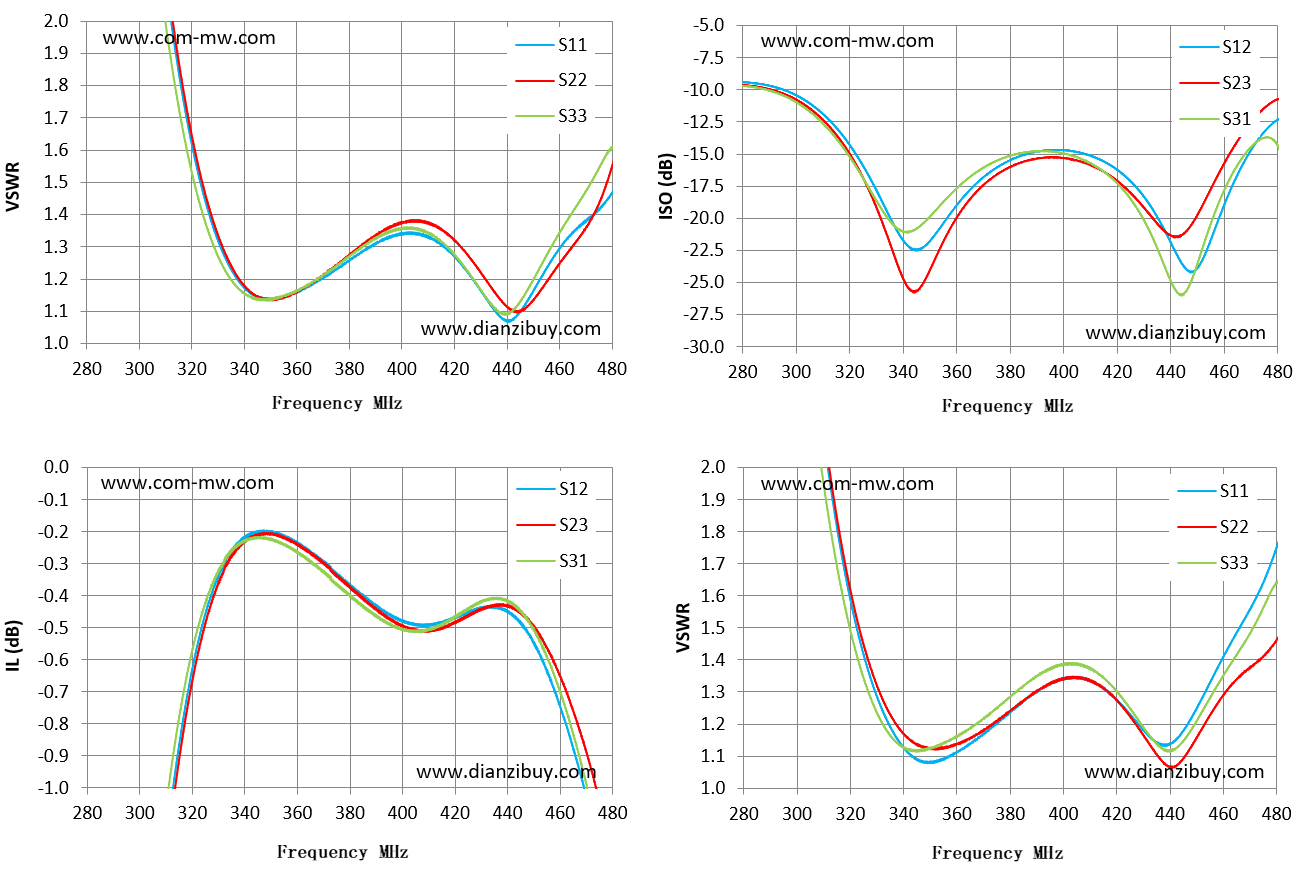

典型测试曲线图

注意事项

安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。
