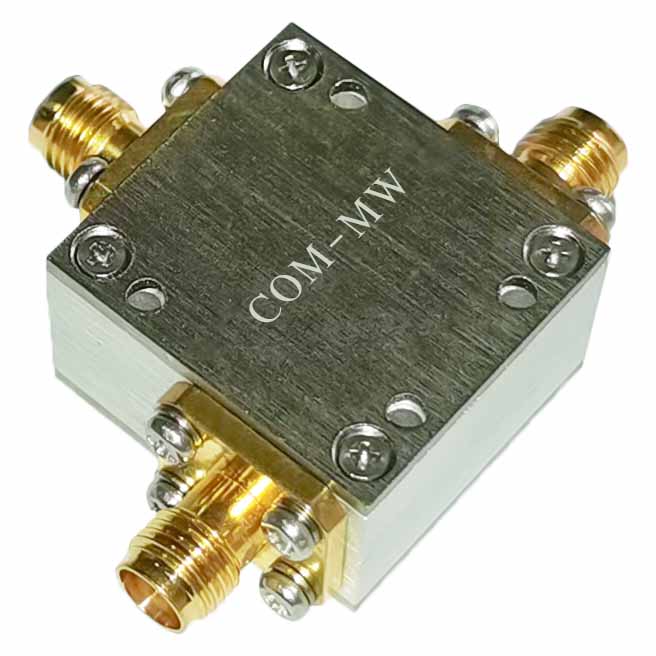

工作频率4~5GHz, 通过功率60W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 4 | ~ | 5 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 17 | dB | ||
| 驻波比 | 1.3 |
| 通过功率 | 60W设计保证 |
| 传输方向 | 逆时针 |

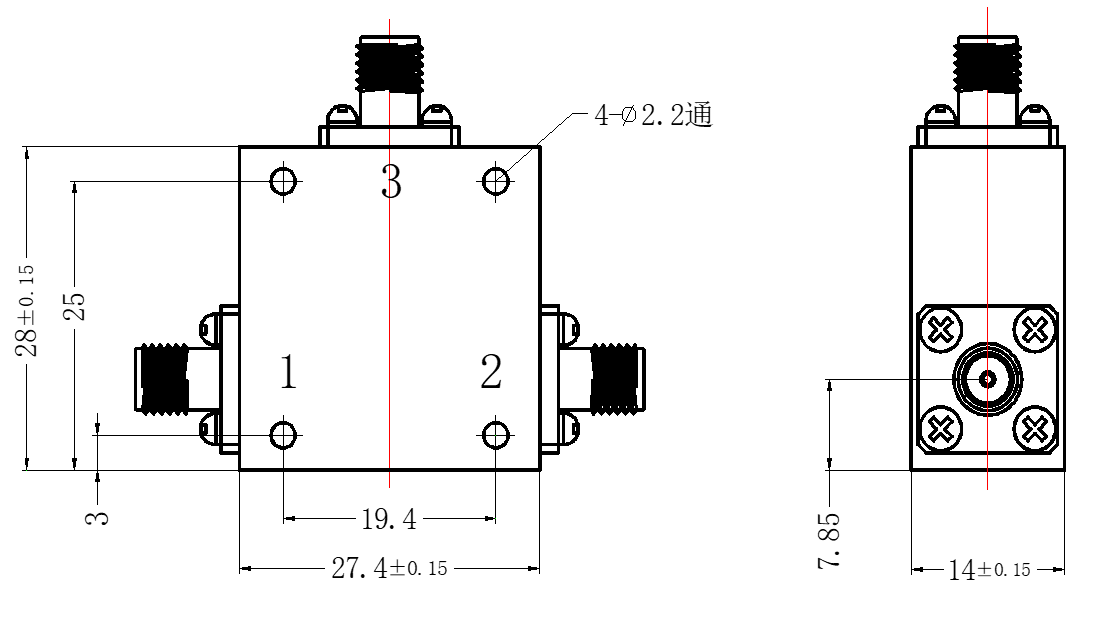

| 接口形式 | SMA-K |
| 工作温度 | -40~+70℃设计保证 |

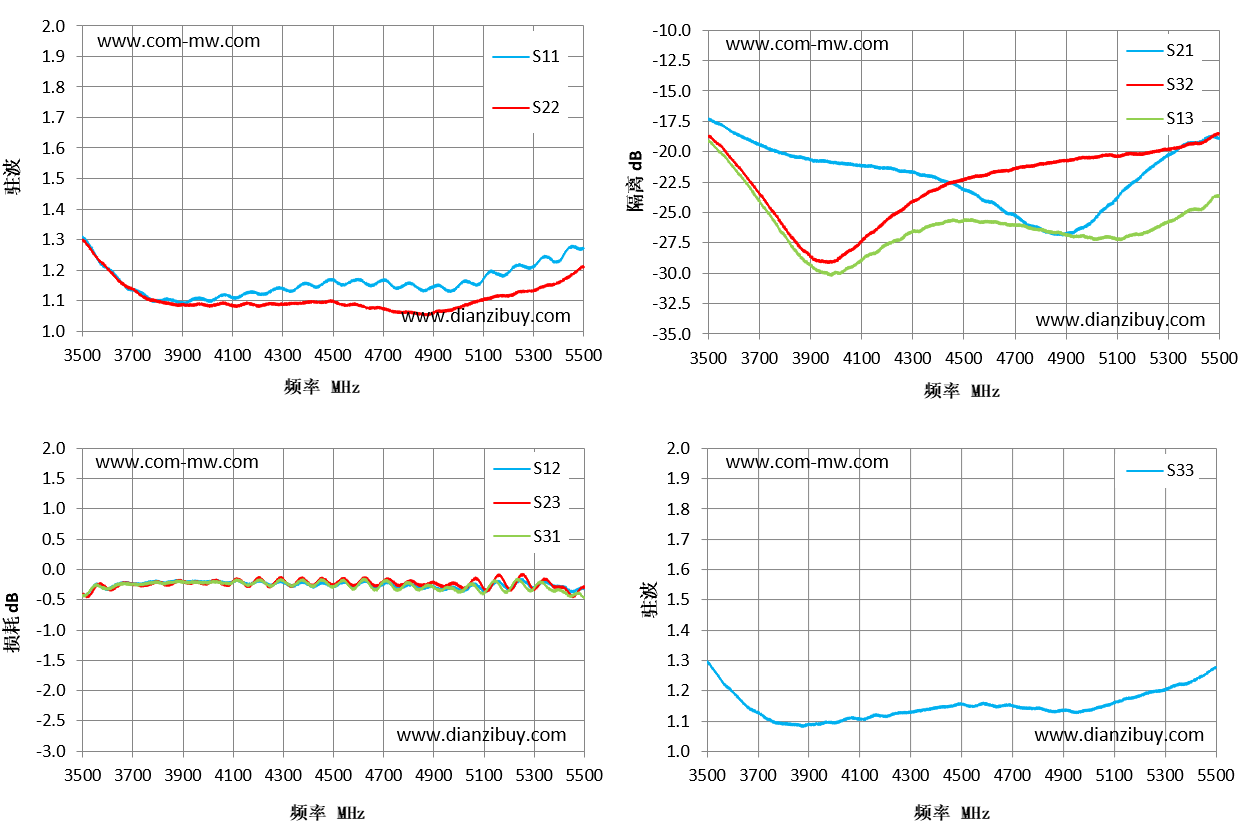

| 频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB |
|---|---|---|---|
| 3500 | 1.31 | -0.42 | -17.33 |
| 3643 | 1.17 | -0.24 | -18.89 |
| 3786 | 1.1 | -0.2 | -20.12 |
| 3929 | 1.1 | -0.2 | -20.75 |
| 4071 | 1.12 | -0.22 | -21.09 |
| 4214 | 1.12 | -0.2 | -21.37 |
| 4357 | 1.14 | -0.24 | -21.97 |
| 4500 | 1.17 | -0.28 | -23.14 |
| 4643 | 1.15 | -0.23 | -24.64 |
| 4786 | 1.15 | -0.27 | -26.21 |
| 4929 | 1.15 | -0.33 | -26.64 |
| 5071 | 1.15 | -0.26 | -24.36 |
| 5214 | 1.2 | -0.3 | -21.58 |
| 5357 | 1.24 | -0.23 | -19.5 |
| 5500 | 1.27 | -0.32 | -18.86 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
