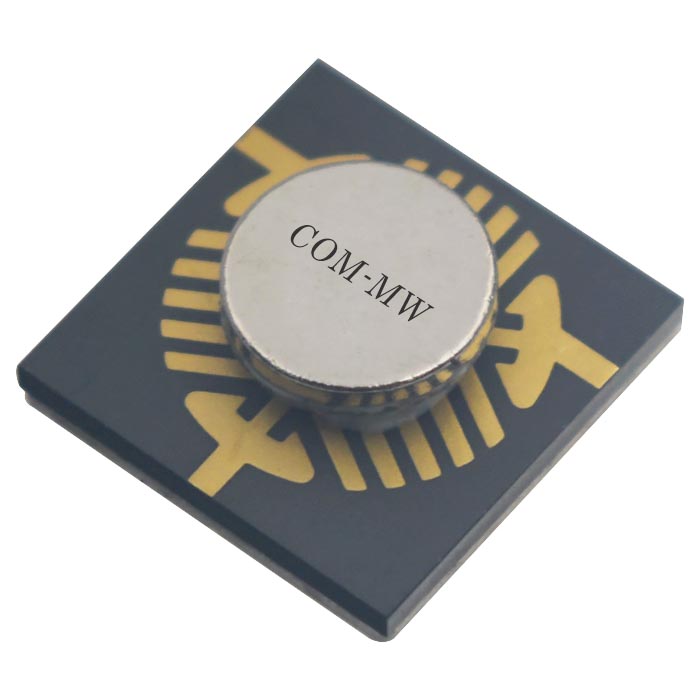

工作频率 4000~5000MHz, 通过功率10W, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 4000 | ~ | 5000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 15 | dB | ||
| 驻波比 | 1.35 |
| 通过功率 | 10W设计保证 |
| 传输方向 | 顺时针 |

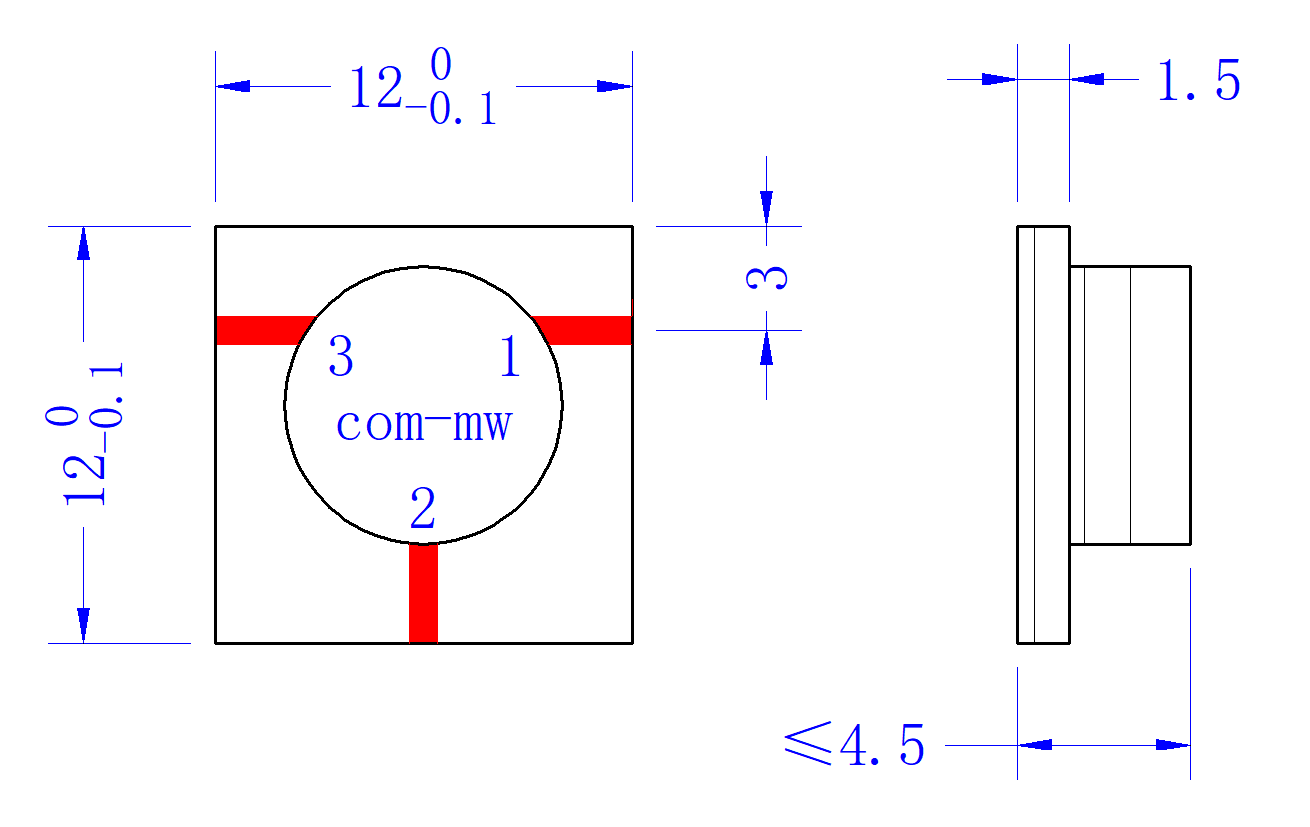

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

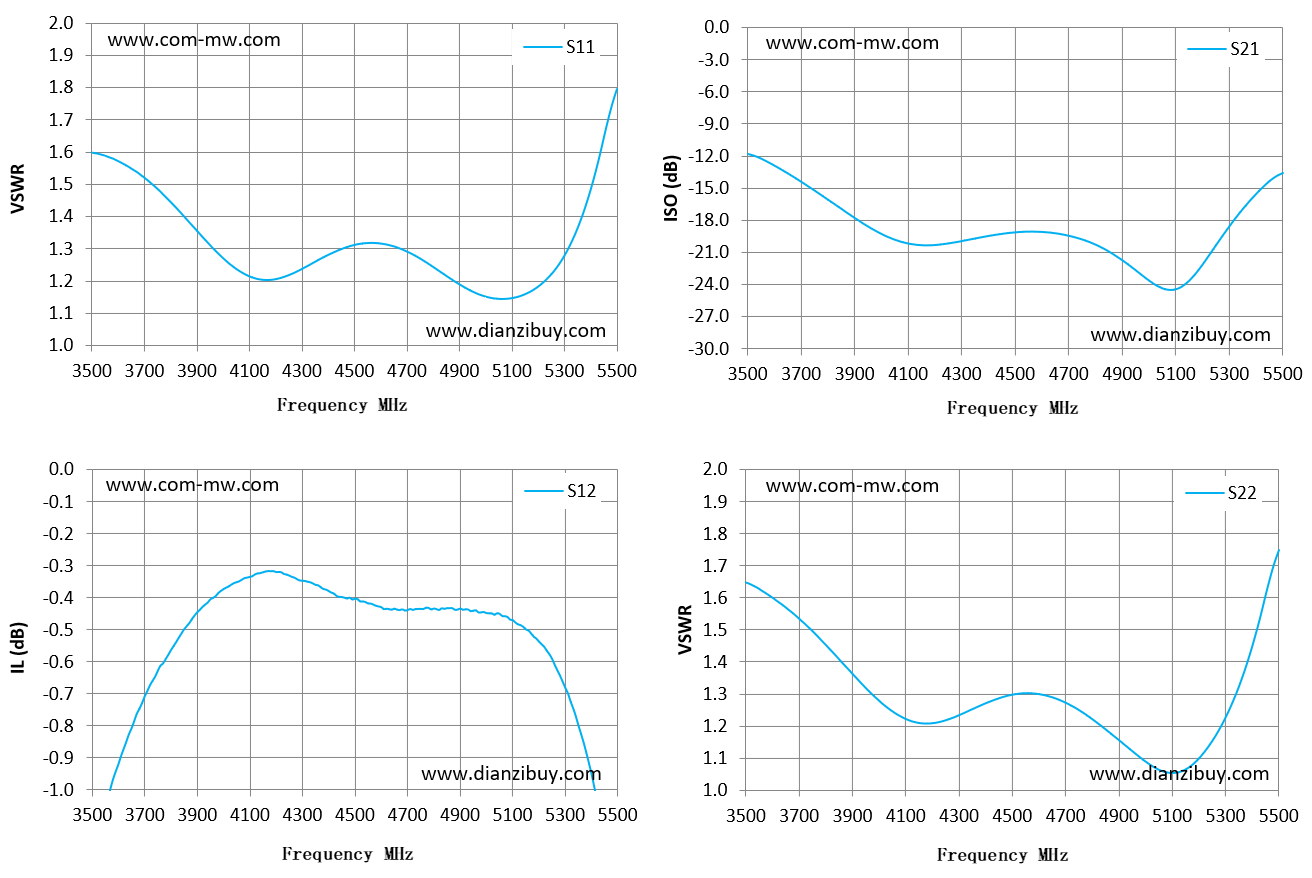

| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
| 3500.00 | 1.60 | -1.17 | -11.85 | 1.65 |
| 3643.00 | 1.55 | -0.83 | -13.52 | 1.58 |
| 3786.00 | 1.46 | -0.59 | -15.78 | 1.47 |
| 3929.00 | 1.34 | -0.43 | -18.15 | 1.34 |
| 4071.00 | 1.23 | -0.34 | -20.01 | 1.23 |
| 4214.00 | 1.21 | -0.32 | -20.30 | 1.21 |
| 4357.00 | 1.26 | -0.36 | -19.72 | 1.25 |
| 4500.00 | 1.31 | -0.40 | -19.15 | 1.30 |
| 4643.00 | 1.31 | -0.44 | -19.21 | 1.29 |
| 4786.00 | 1.26 | -0.43 | -20.08 | 1.23 |
| 4929.00 | 1.18 | -0.44 | -22.12 | 1.14 |
| 5071.00 | 1.15 | -0.46 | -24.49 | 1.06 |
| 5214.00 | 1.19 | -0.54 | -21.78 | 1.11 |
| 5357.00 | 1.36 | -0.80 | -16.97 | 1.32 |
| 5500.00 | 1.79 | -1.35 | -13.62 | 1.75 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
