工作频率5000~6000MHz, 通过功率10W, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 5000 | ~ | 6000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 |
| 通过功率 | 10W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

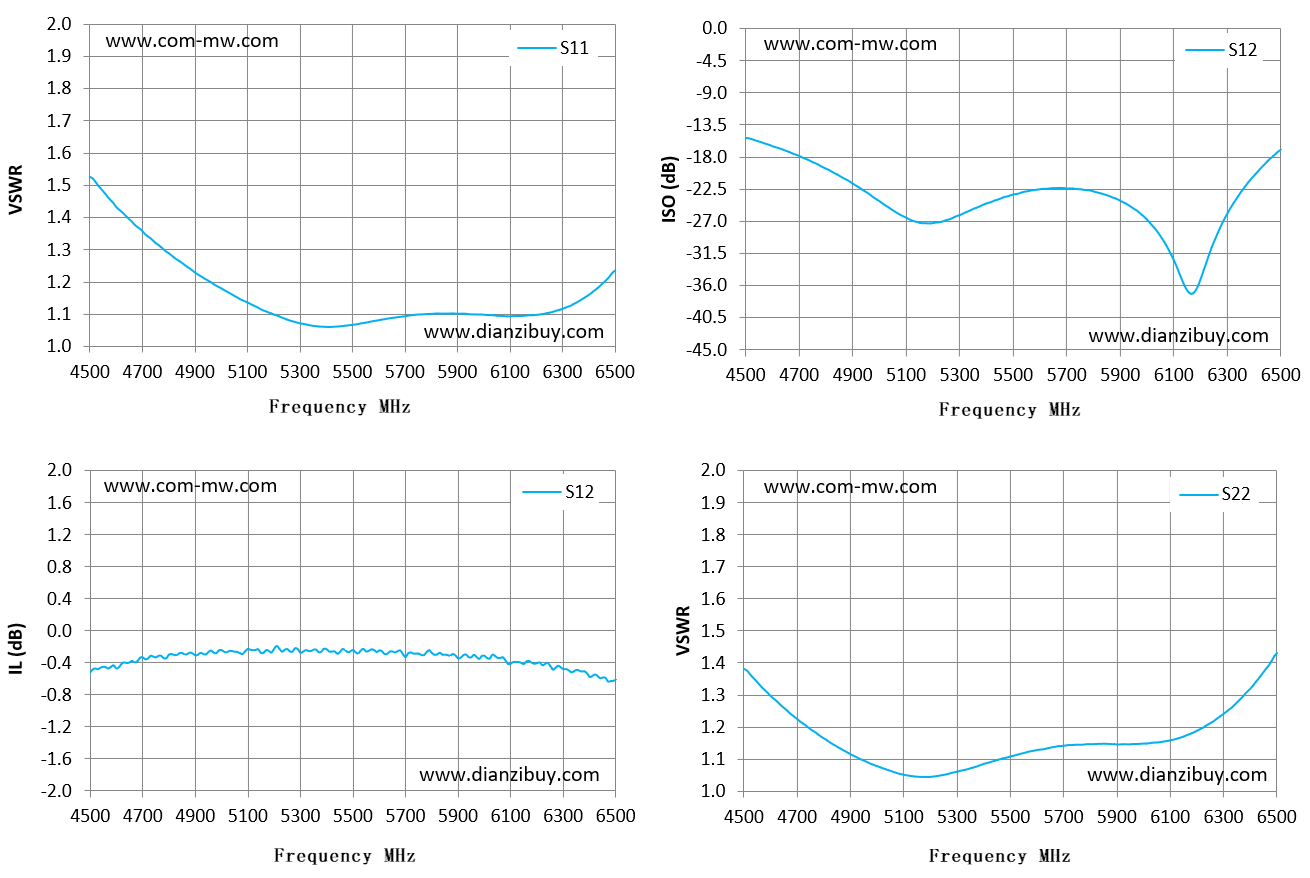

| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 隔离 dB | S22 驻波 |
| 4500 | 1.52 | -0.52 | -15.32 | 1.38 |
| 4643 | 1.4 | -0.4 | -16.99 | 1.27 |
| 4786 | 1.3 | -0.34 | -19.27 | 1.18 |
| 4929 | 1.22 | -0.27 | -22.19 | 1.11 |
| 5071 | 1.15 | -0.28 | -25.94 | 1.06 |
| 5214 | 1.1 | -0.19 | -27.17 | 1.05 |
| 5357 | 1.07 | -0.23 | -25.26 | 1.07 |
| 5500 | 1.07 | -0.24 | -23.23 | 1.11 |
| 5643 | 1.09 | -0.26 | -22.37 | 1.13 |
| 5786 | 1.1 | -0.26 | -22.65 | 1.15 |
| 5929 | 1.1 | -0.3 | -24.52 | 1.15 |
| 6071 | 1.1 | -0.33 | -30.29 | 1.15 |
| 6214 | 1.1 | -0.39 | -33.97 | 1.19 |
| 6357 | 1.14 | -0.48 | -22.92 | 1.28 |
| 6500 | 1.24 | -0.61 | -16.98 | 1.43 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
