DH9-6-18G-1247 环行器
环行器

环行器 DH9-6-18G-1247

工作频率 6~18GHz, 通过功率2W, SMA

型号
DH9-6-18G-1247
库存
该商品有现货 3 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
15 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率6~18GHz
插入损耗1.1dB
隔离度11dB
驻波比1.7

其它参数

通过功率2W设计保证
传输方向顺时针
接口形式SMA-K
工作温度-40~+70℃设计保证
其它极限温度下损耗1.3,驻波1.9

典型测试数据

Frequency GHzS21 IL dBS11 VSWRS22 VSWRS12 IL dB
5.50-1.451.801.72-13.74
6.43-0.671.191.18-31.09
7.36-0.221.131.10-20.02
8.29-0.241.221.19-16.97
9.21-0.141.141.20-19.63
10.14-0.071.121.20-24.08
11.07-0.101.201.20-25.39
12.00-0.211.161.12-27.47
12.93-0.151.131.07-20.35
13.86-0.181.301.27-16.41
14.79-0.271.531.47-17.65
15.71-0.421.511.48-20.49
16.64-0.441.231.26-18.12
17.57-0.421.151.13-19.96
18.50-1.761.991.75-24.25

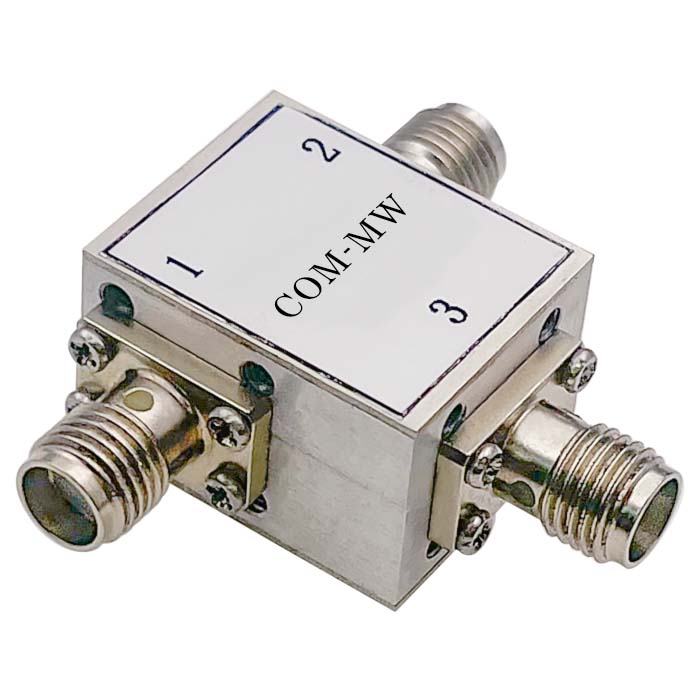

参考实物图

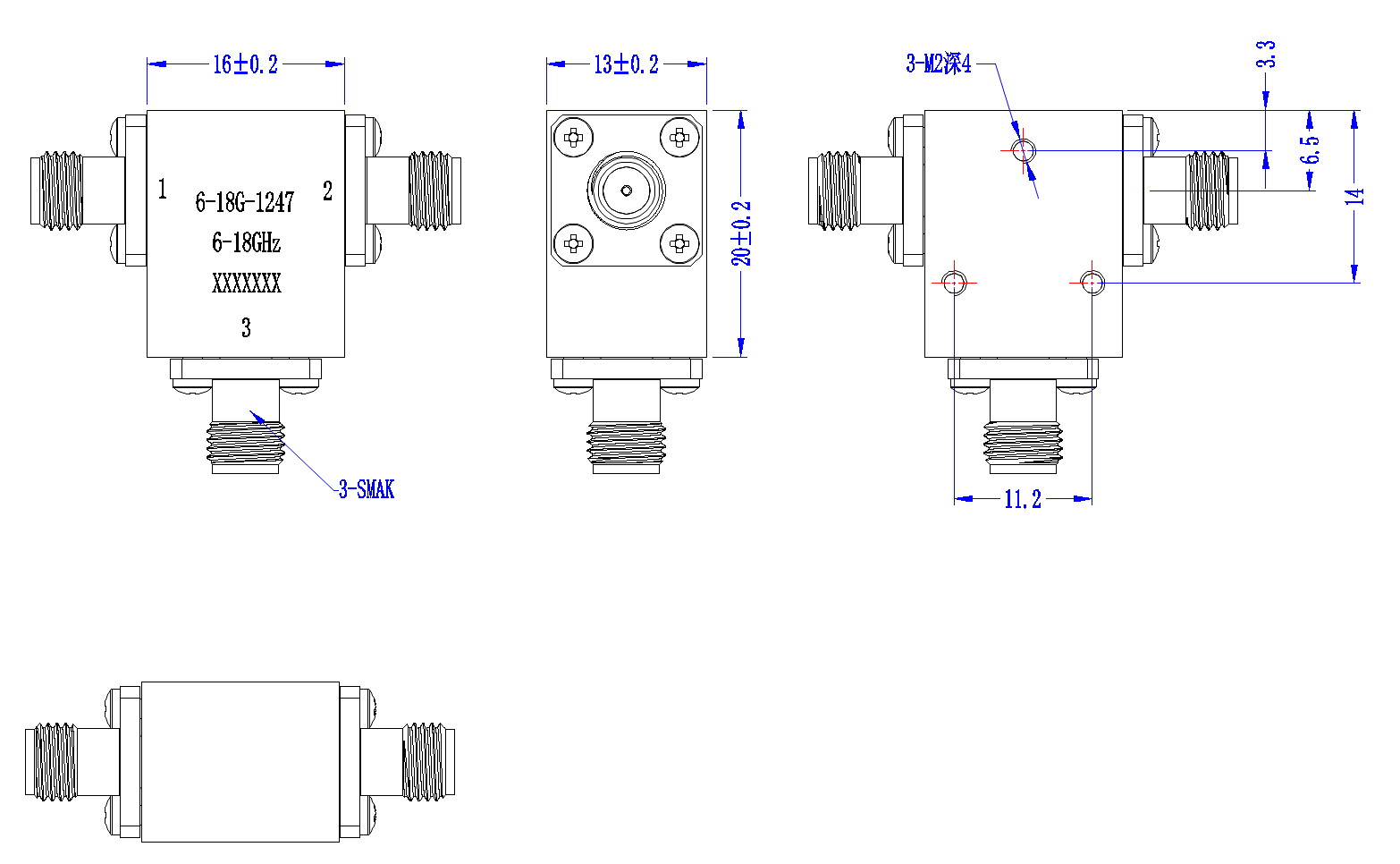

外形结构图(mm)

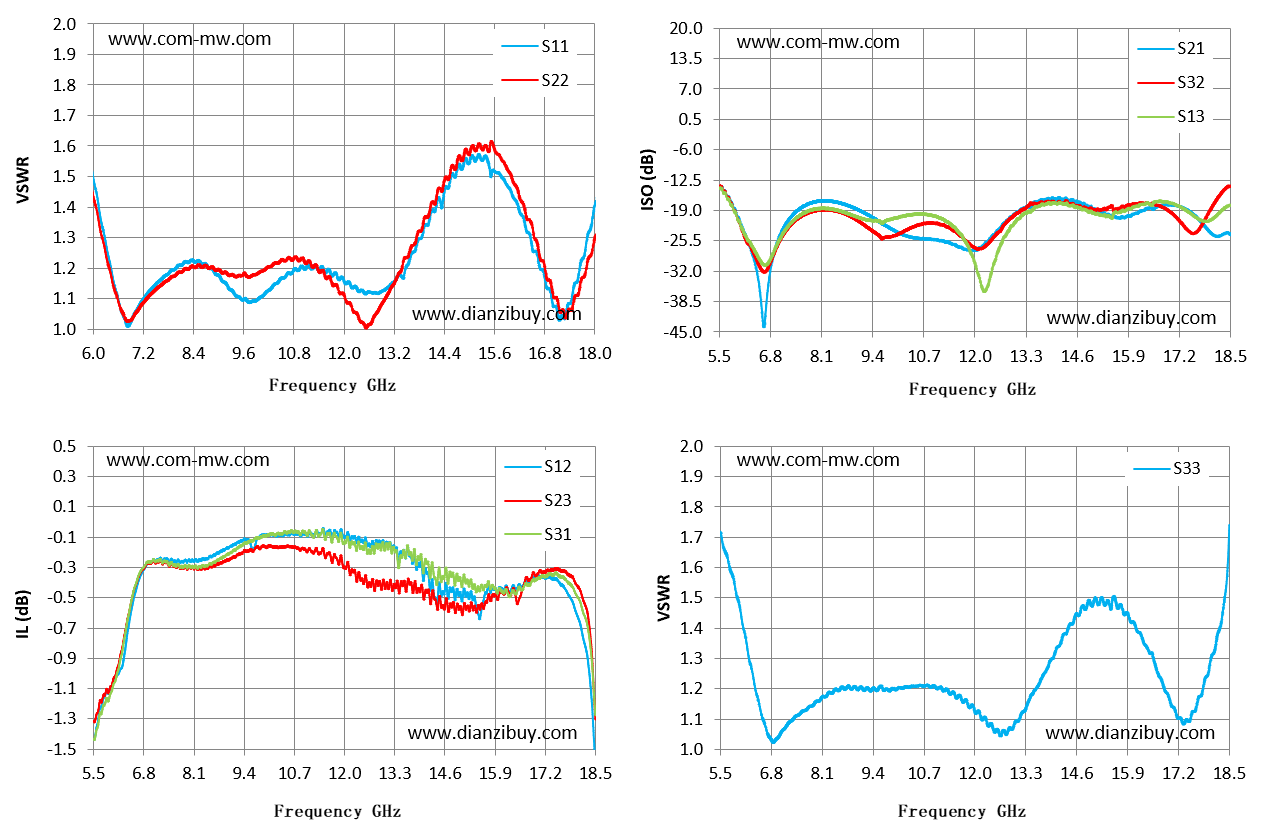

典型测试曲线图

注意事项

安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。

需要定制指标?

提供技术要求,工程师 1 个工作日内响应。
