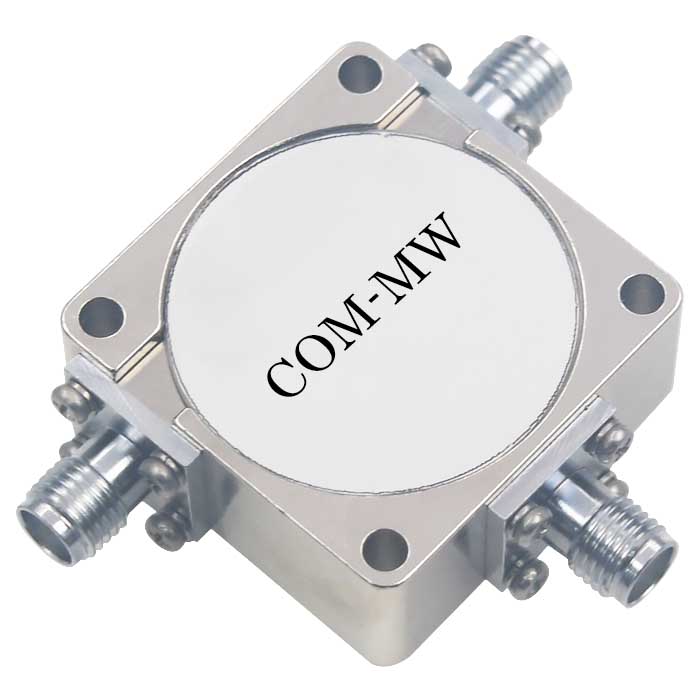

工作频率600~750MHz, 通过功率100W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 600 | ~ | 750 | MHz |
| 插入损耗 | 0.55 | dB | ||
| 隔离度 | 16 | dB | ||
| 驻波比 | 1.35 |
| 通过功率 | 100W设计保证 |
| 传输方向 | 逆时针 |

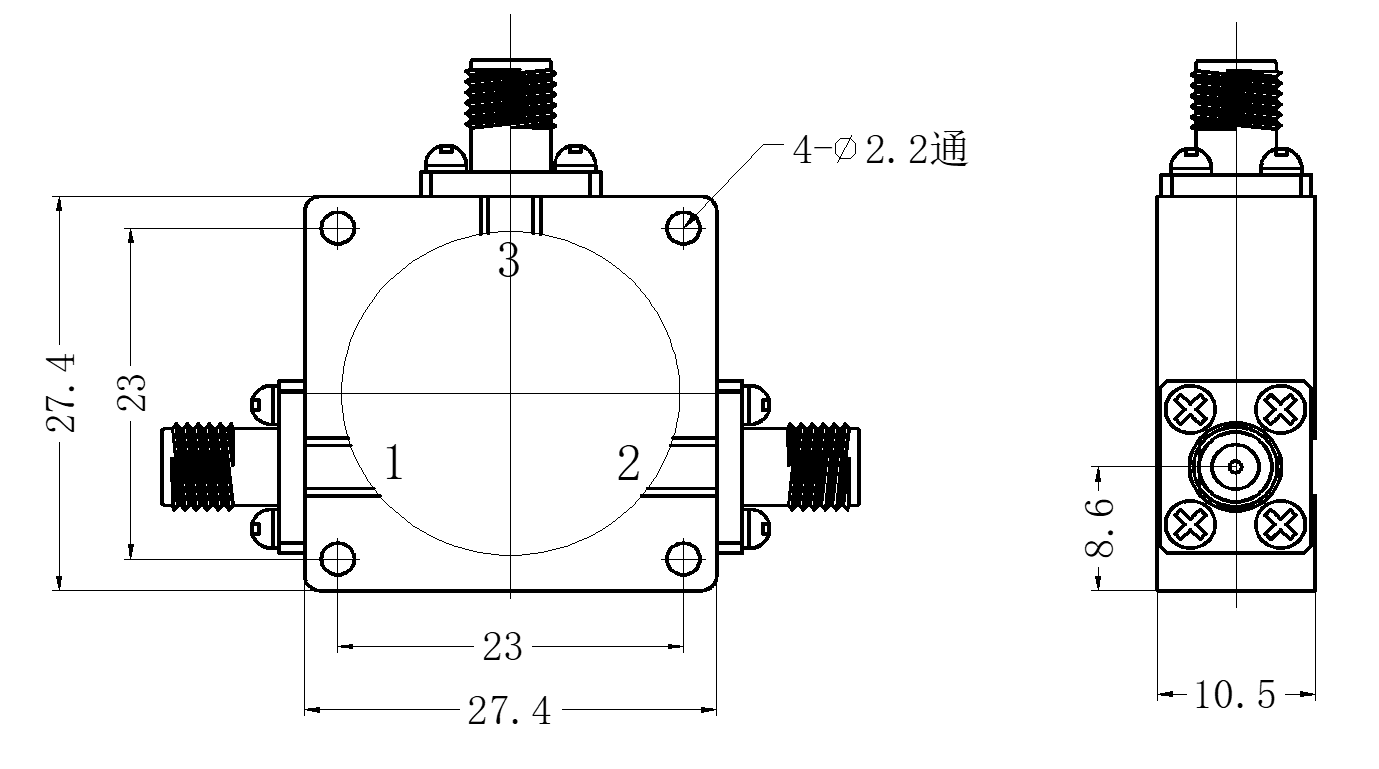

| 接口形式 | SMA-F |
| 接口材质 | 外壳铜 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |

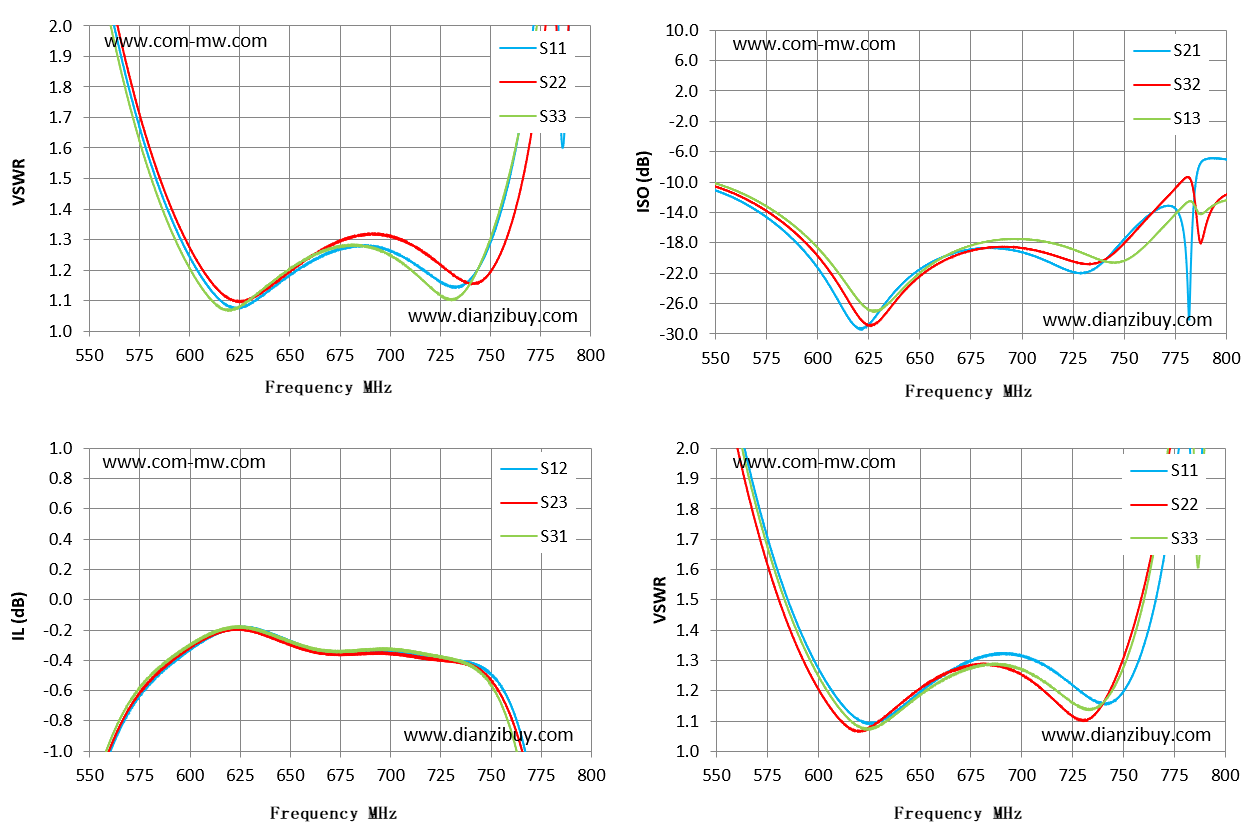

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 隔离 dB |
|---|---|---|---|---|
| 550 | 2.41 | 2.47 | -1.42 | -11.11 |
| 568 | 1.84 | 1.89 | -0.78 | -13.39 |
| 586 | 1.45 | 1.48 | -0.48 | -17.04 |
| 604 | 1.2 | 1.23 | -0.29 | -22.86 |
| 621 | 1.08 | 1.1 | -0.19 | -29.32 |
| 639 | 1.13 | 1.14 | -0.22 | -24.07 |
| 657 | 1.21 | 1.23 | -0.31 | -20.39 |
| 675 | 1.27 | 1.3 | -0.35 | -18.87 |
| 693 | 1.28 | 1.32 | -0.34 | -18.86 |
| 711 | 1.23 | 1.28 | -0.36 | -20.29 |
| 729 | 1.15 | 1.2 | -0.4 | -21.99 |
| 746 | 1.23 | 1.17 | -0.45 | -18.73 |
| 764 | 1.65 | 1.44 | -0.85 | -13.98 |
| 782 | 2.53 | 2.09 | -2.63 | -26.79 |
| 800 | 3.84 | 3.59 | -3.12 | -7.02 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
