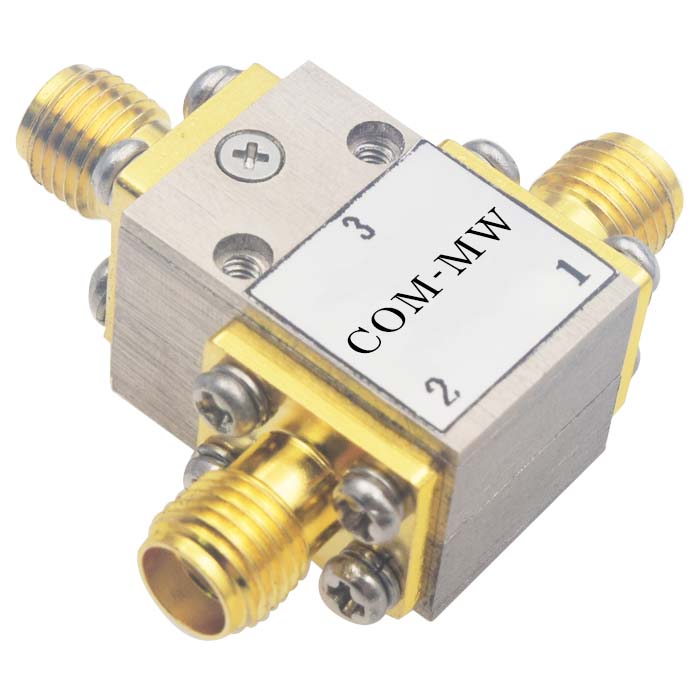

工作频率7~11GHz, 通过功率20W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 7 | ~ | 11 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 16 | dB | ||
| 驻波比 | 1.45 |
| 通过功率 | 20W设计保证 |
| 传输方向 | 逆时针 |

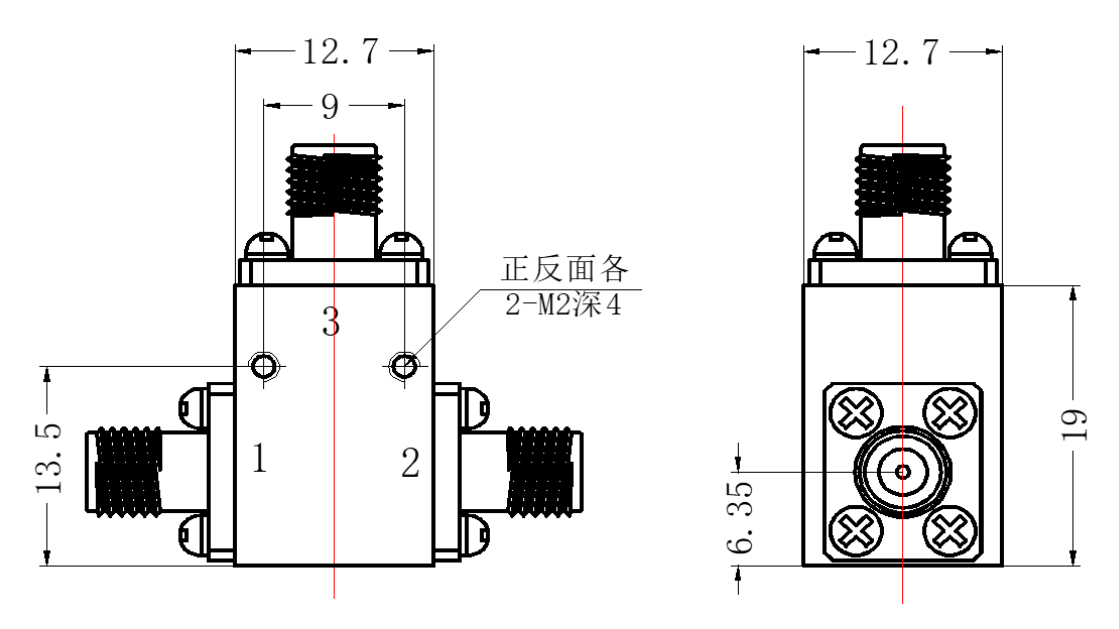

| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

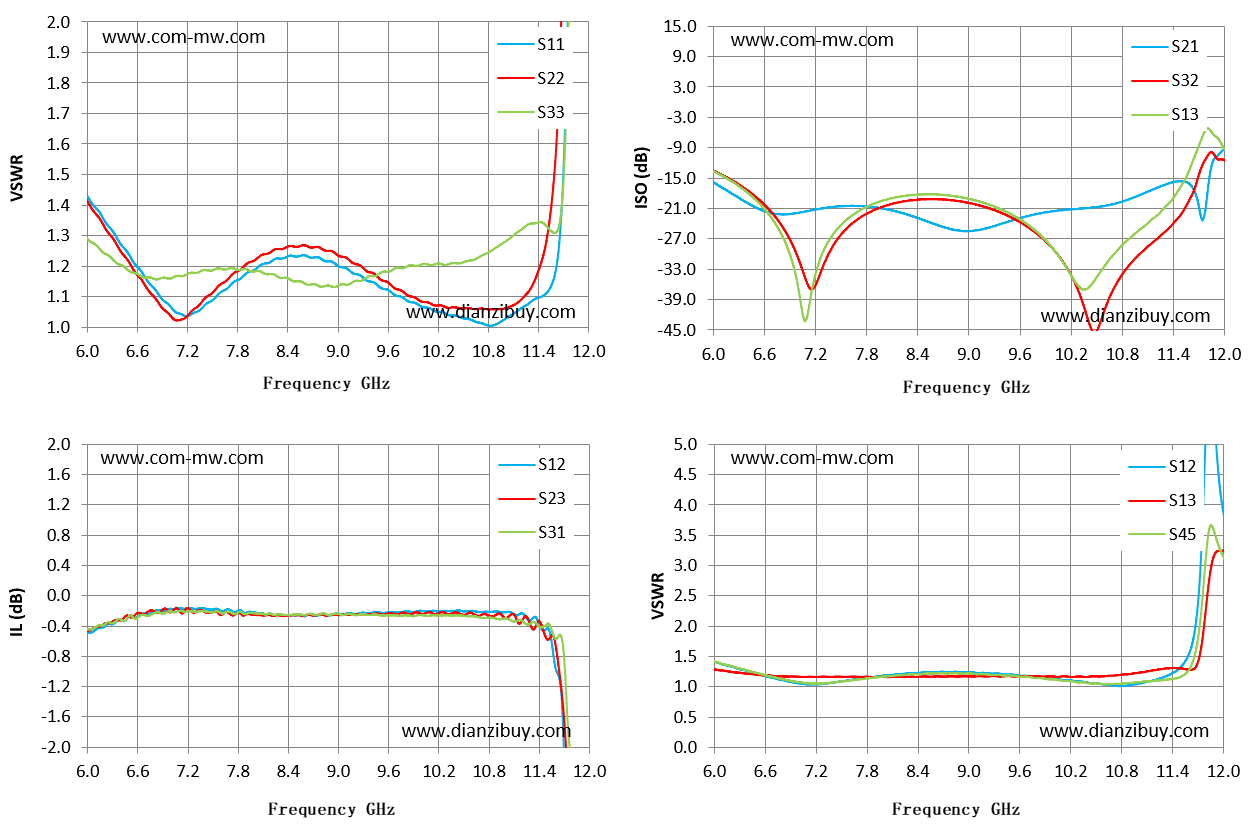

| Frequency GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB |
|---|---|---|---|
| 6 | 1.43 | -0.49 | -15.87 |
| 6.43 | 1.26 | -0.34 | -20.22 |
| 6.86 | 1.1 | -0.19 | -22.17 |
| 7.29 | 1.05 | -0.18 | -20.97 |
| 7.71 | 1.14 | -0.19 | -20.53 |
| 8.14 | 1.21 | -0.24 | -21.56 |
| 8.57 | 1.23 | -0.27 | -23.94 |
| 9 | 1.2 | -0.24 | -25.49 |
| 9.43 | 1.15 | -0.22 | -23.8 |
| 9.86 | 1.08 | -0.21 | -21.91 |
| 10.29 | 1.04 | -0.2 | -21.07 |
| 10.71 | 1.01 | -0.22 | -20.1 |
| 11.14 | 1.05 | -0.26 | -17.44 |
| 11.57 | 1.15 | -0.78 | -15.91 |
| 12 | 3.27 | -3.63 | -9.34 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
