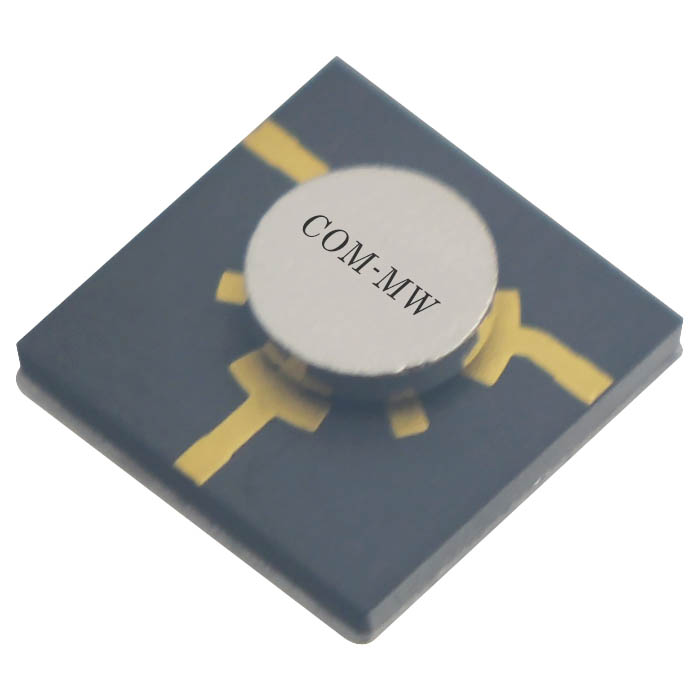

工作频率 7000~8000MHz, 通过功率10W, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 7000 | ~ | 8000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 |
| 通过功率 | 10W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

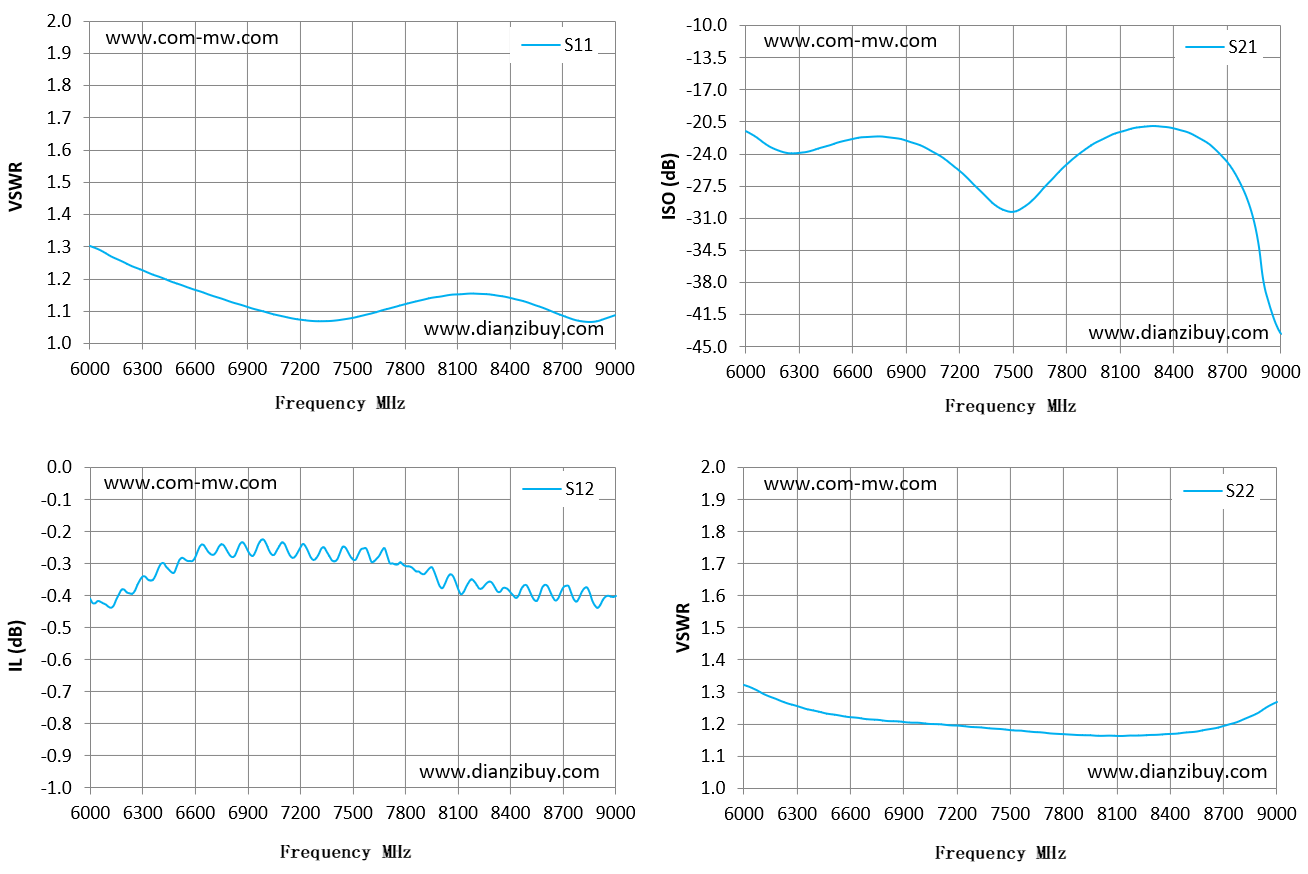

| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
| 6000.00 | 1.30 | -0.41 | -21.53 | 1.32 |
| 6214.00 | 1.25 | -0.39 | -23.81 | 1.27 |
| 6429.00 | 1.20 | -0.30 | -23.32 | 1.24 |
| 6643.00 | 1.16 | -0.24 | -22.24 | 1.22 |
| 6857.00 | 1.12 | -0.24 | -22.33 | 1.21 |
| 7071.00 | 1.09 | -0.26 | -23.95 | 1.20 |
| 7286.00 | 1.07 | -0.29 | -27.30 | 1.19 |
| 7500.00 | 1.08 | -0.29 | -30.30 | 1.18 |
| 7714.00 | 1.11 | -0.30 | -26.89 | 1.17 |
| 7929.00 | 1.14 | -0.33 | -23.27 | 1.16 |
| 8143.00 | 1.15 | -0.39 | -21.44 | 1.16 |
| 8357.00 | 1.15 | -0.38 | -21.07 | 1.17 |
| 8571.00 | 1.11 | -0.40 | -22.53 | 1.18 |
| 8786.00 | 1.07 | -0.42 | -27.32 | 1.21 |
| 9000.00 | 1.09 | -0.40 | -43.61 | 1.27 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
