工作频率8~10GHz, 通过功率20W, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 8 | ~ | 10 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 |
| 通过功率 | 20W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 金丝键合 |

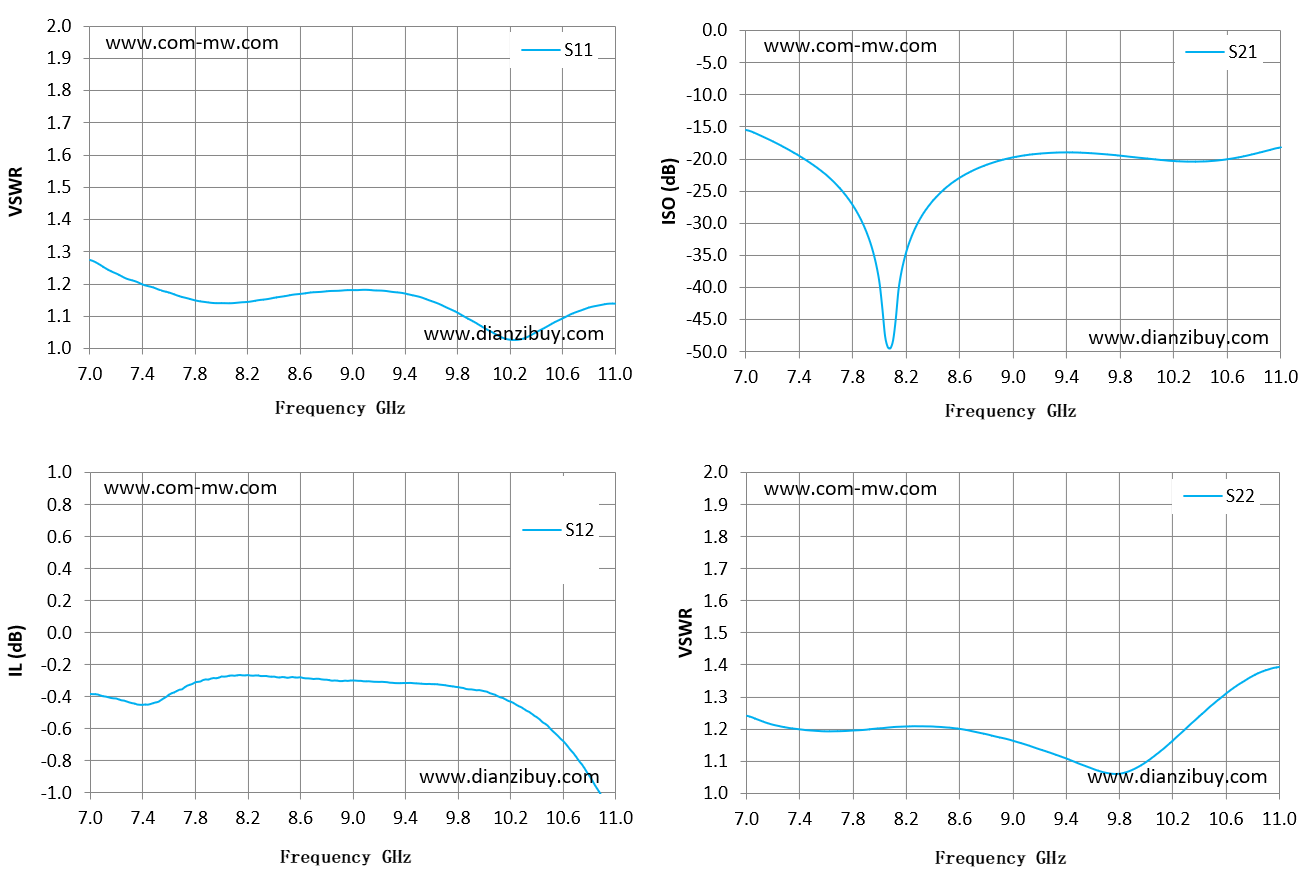

| Frequency GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
| 7 | 1.27 | -0.38 | -15.49 | 1.24 |
| 7.29 | 1.22 | -0.43 | -18.12 | 1.21 |
| 7.57 | 1.18 | -0.41 | -21.81 | 1.19 |
| 7.86 | 1.14 | -0.29 | -29.45 | 1.2 |
| 8.14 | 1.14 | -0.26 | -40.43 | 1.21 |
| 8.43 | 1.16 | -0.28 | -25.97 | 1.21 |
| 8.71 | 1.17 | -0.29 | -21.76 | 1.19 |
| 9 | 1.18 | -0.3 | -19.73 | 1.16 |
| 9.29 | 1.18 | -0.31 | -19.04 | 1.13 |
| 9.57 | 1.15 | -0.32 | -19.08 | 1.08 |
| 9.86 | 1.1 | -0.35 | -19.63 | 1.07 |
| 10.14 | 1.03 | -0.41 | -20.22 | 1.14 |
| 10.43 | 1.05 | -0.54 | -20.39 | 1.25 |
| 10.71 | 1.11 | -0.78 | -19.68 | 1.34 |
| 11 | 1.14 | -1.18 | -18.2 | 1.39 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
