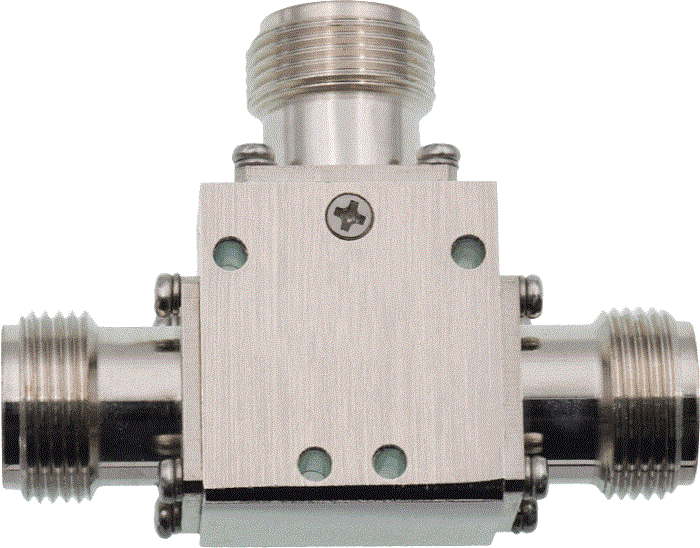

工作频率98~103MHz, 通过功率400W, N -F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 98 | ~ | 103 | MHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.30 |
| 通过功率 | 400W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |

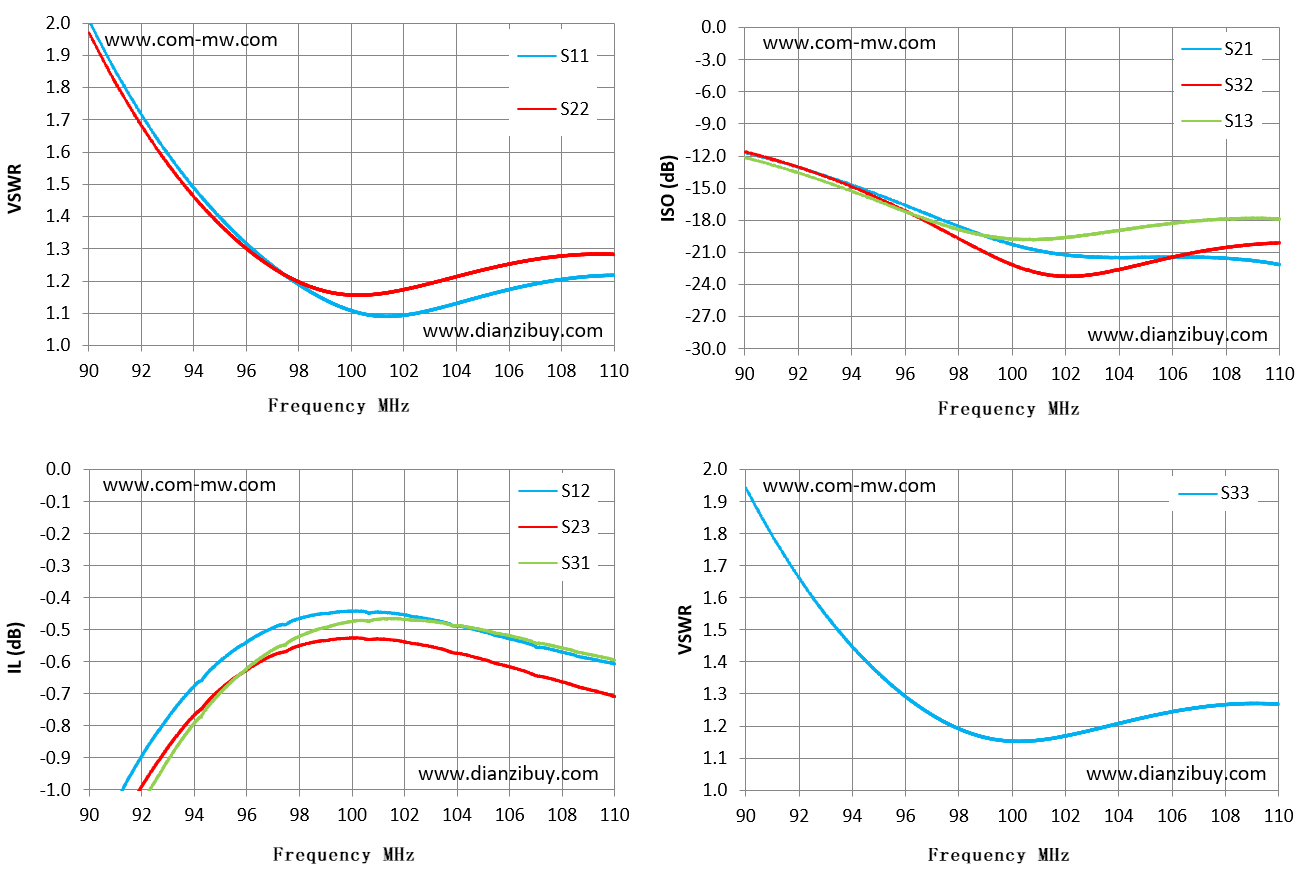

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 隔离 dB |
| 90 | 2.01 | 1.97 | -1.21 | -11.7 |
| 91 | 1.85 | 1.82 | -1.04 | -12.34 |
| 93 | 1.6 | 1.56 | -0.77 | -13.84 |
| 94 | 1.49 | 1.46 | -0.67 | -14.7 |
| 96 | 1.32 | 1.3 | -0.54 | -16.6 |
| 97 | 1.25 | 1.24 | -0.49 | -17.59 |
| 99 | 1.14 | 1.17 | -0.45 | -19.48 |
| 100 | 1.11 | 1.16 | -0.44 | -20.26 |
| 101 | 1.09 | 1.16 | -0.44 | -20.85 |
| 103 | 1.11 | 1.19 | -0.47 | -21.43 |
| 104 | 1.13 | 1.21 | -0.49 | -21.49 |
| 106 | 1.17 | 1.25 | -0.53 | -21.44 |
| 107 | 1.19 | 1.27 | -0.55 | -21.45 |
| 109 | 1.21 | 1.28 | -0.59 | -21.77 |
| 110 | 1.22 | 1.28 | -0.61 | -22.15 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
