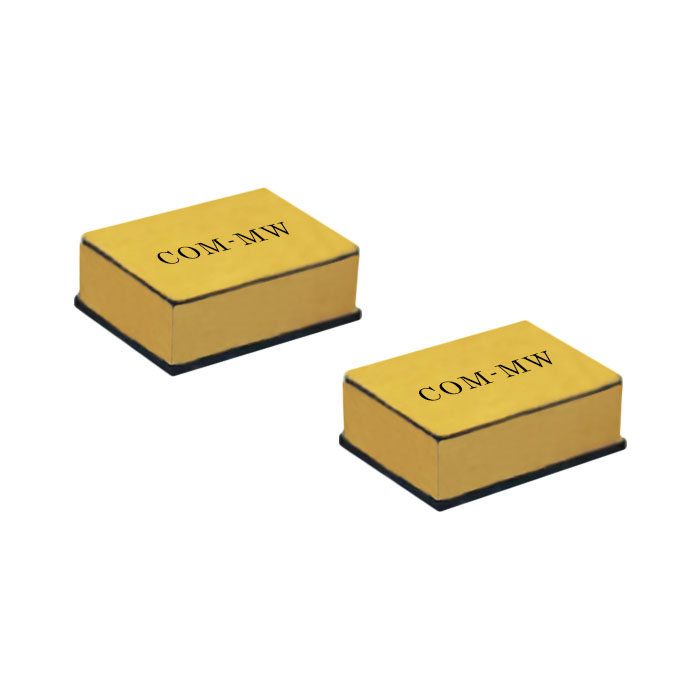

工作频率2.1~2.2GHz, 限幅电平17dBm, 200W (脉冲波), 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2.1 | ~ | 2.2 | GHz |
| 限幅电平 | 13 | 17 | dBm | |
| 插入损耗 | 0.6 | dB | ||
| 驻波比 | 1.35 |
| 功率容量 | 200W（脉冲波）设计保证 |
| 阻抗 | 50Ω |

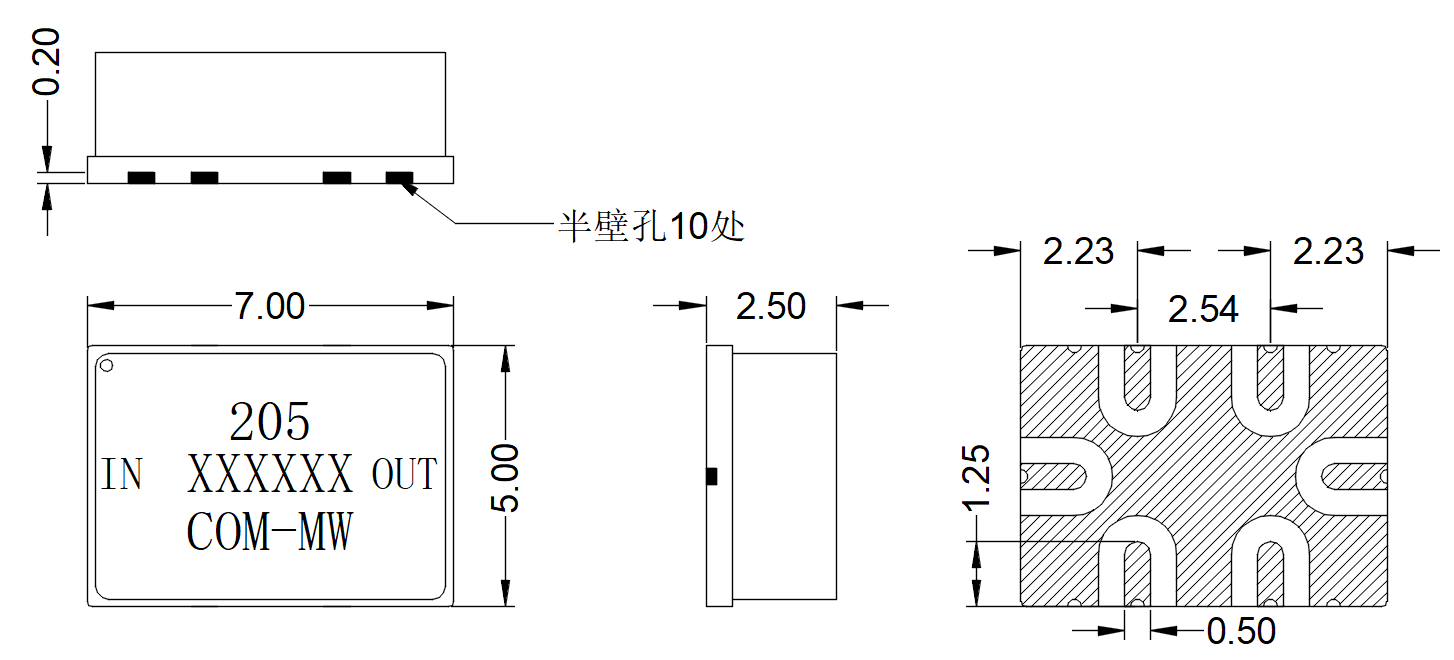

| 接口形式 | 表面贴装 |
| 工作温度 | -45~+75℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 其它 | 脉宽100uS，占空比50％，持续时间5S。 |

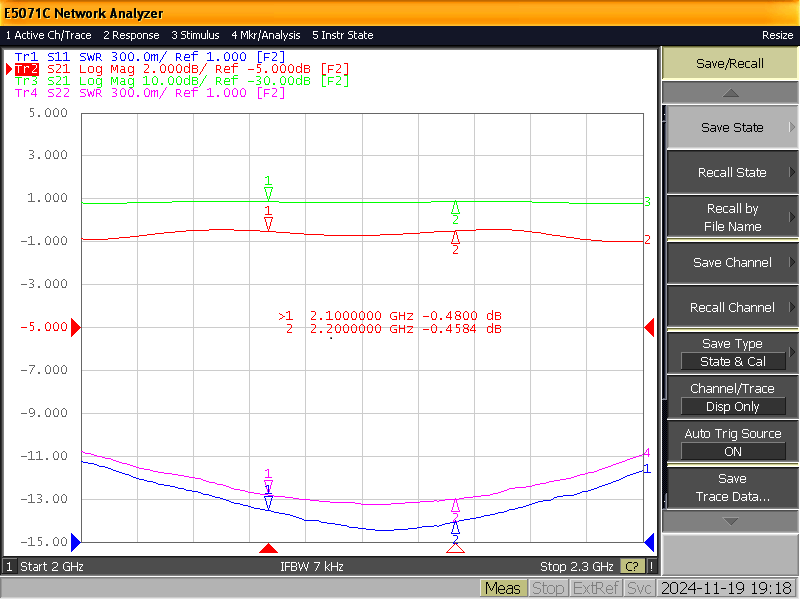

| 频率MHz | S11驻波 | S21损耗 | S22驻波 |
|---|---|---|---|
| 2100 | 1.23 | -0.47 | 1.33 |
| 2110 | 1.19 | -0.54 | 1.32 |
| 2120 | 1.16 | -0.59 | 1.3 |
| 2130 | 1.14 | -0.64 | 1.29 |
| 2140 | 1.12 | -0.65 | 1.28 |
| 2150 | 1.1 | -0.65 | 1.27 |
| 2160 | 1.09 | -0.59 | 1.27 |
| 2170 | 1.09 | -0.59 | 1.28 |
| 2180 | 1.1 | -0.54 | 1.28 |
| 2190 | 1.11 | -0.48 | 1.29 |
| 2200 | 1.15 | -0.45 | 1.3 |
1、注意输入输出方向，反接可能会导致产品烧毁。
2、注意输入输出内部无隔直电容，需外接100pF电容。
提供技术要求，工程师 1 个工作日内响应。
