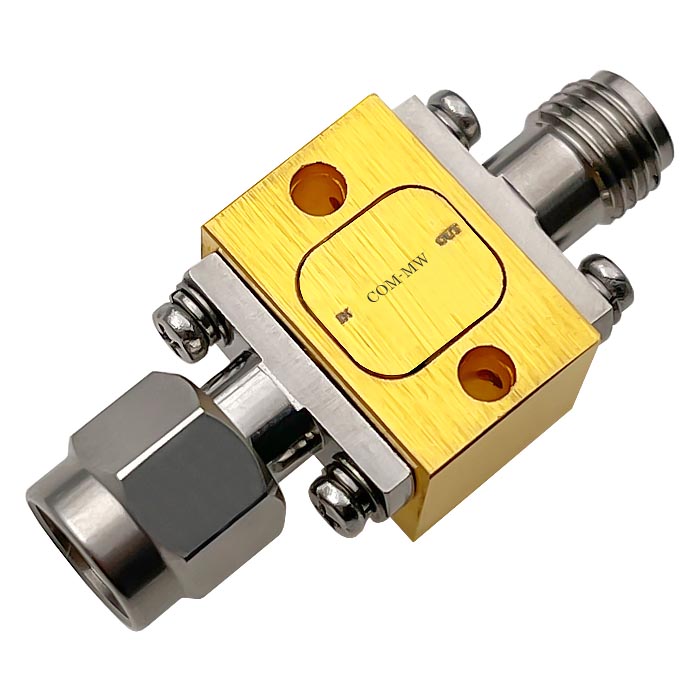

工作频率 0.009~20000MHz, 限幅电平 16dBm, 功率容量4W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.009 | ~ | 20000 | MHz |

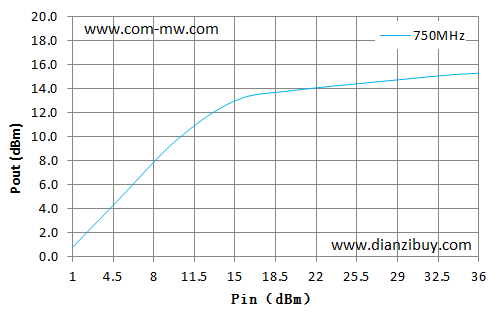

| 限幅电平 | 16 | dBm | ||
| 插入损耗 | 1 | dB | ||
| 驻波比 | 2 |
| 功率容量 | 4W |
| 阻抗 | 50Ω |

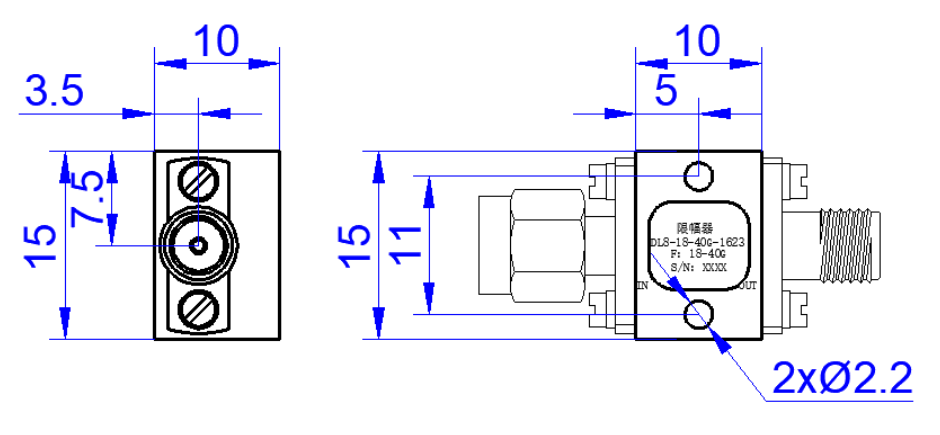

| 接口形式 | SMA-JK可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 使用时，需确保无直流电压进入模块。 |

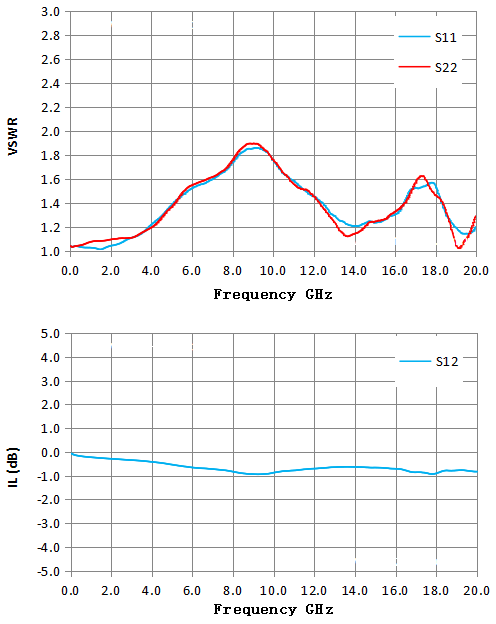

| Frequency GHz | S11 VSWR | S22 VSWR | S12 IL dB |
| 0.00 | 1.04 | 1.04 | -0.07 |
| 1.43 | 1.01 | 1.08 | -0.26 |
| 2.86 | 1.10 | 1.11 | -0.34 |
| 4.29 | 1.26 | 1.23 | -0.45 |
| 5.71 | 1.49 | 1.51 | -0.63 |
| 7.14 | 1.61 | 1.62 | -0.74 |
| 8.57 | 1.83 | 1.87 | -0.91 |
| 10.00 | 1.75 | 1.76 | -0.88 |
| 11.43 | 1.52 | 1.52 | -0.75 |
| 12.86 | 1.30 | 1.27 | -0.65 |
| 14.29 | 1.21 | 1.16 | -0.64 |
| 15.71 | 1.28 | 1.29 | -0.70 |
| 17.14 | 1.52 | 1.60 | -0.86 |
| 18.57 | 1.28 | 1.30 | -0.79 |
| 20.00 | 1.20 | 1.29 | -0.83 |
1、注意输入输出方向，反接可能会导致产品烧毁。
提供技术要求，工程师 1 个工作日内响应。
