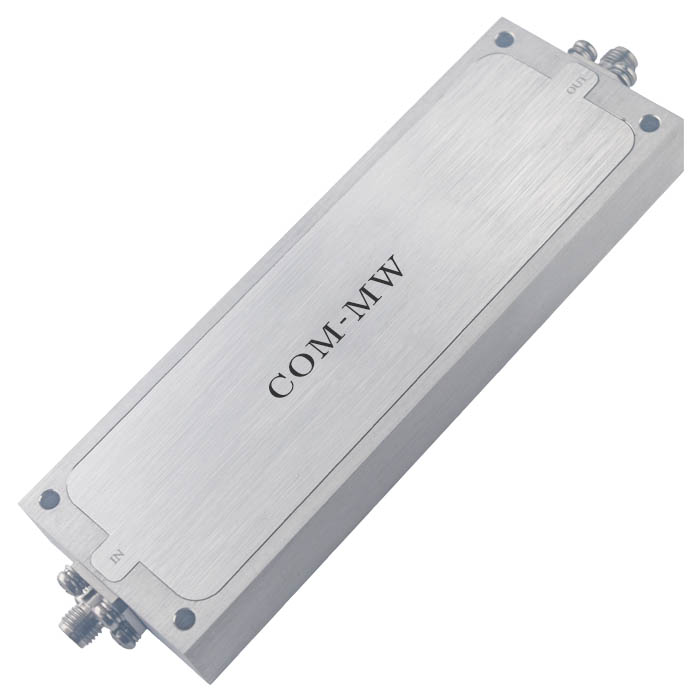

工作频率 0.5~30MHz, 限幅电平 17dBm, 功率容量150W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 30 | MHz |
| 限幅电平 | 17 | dBm | ||
| 限幅电平 | 15@5-30MHz | dBm | ||
| 插入损耗 | 1.5 | dB | ||
| 驻波比 | 2 |
| 功率容量 | 150W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 工作温度 | -40~+70℃设计保证 |

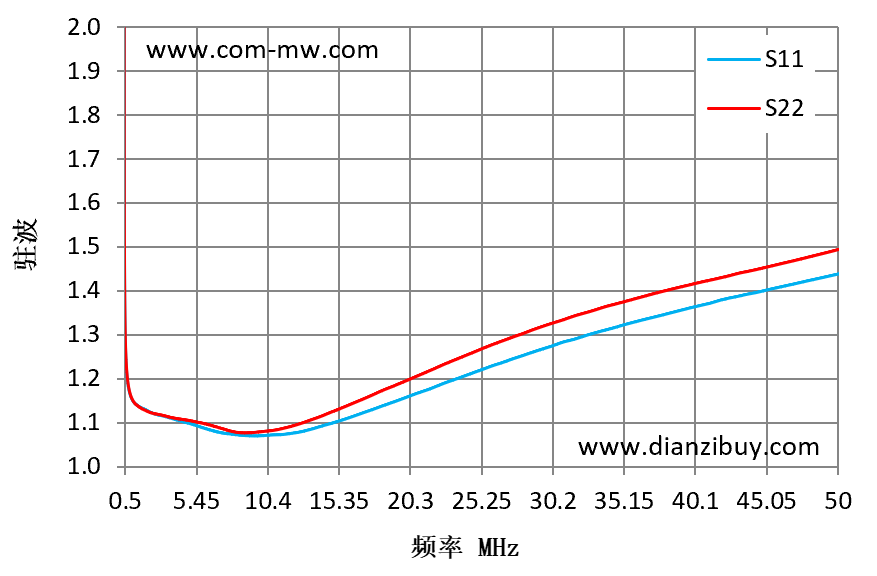

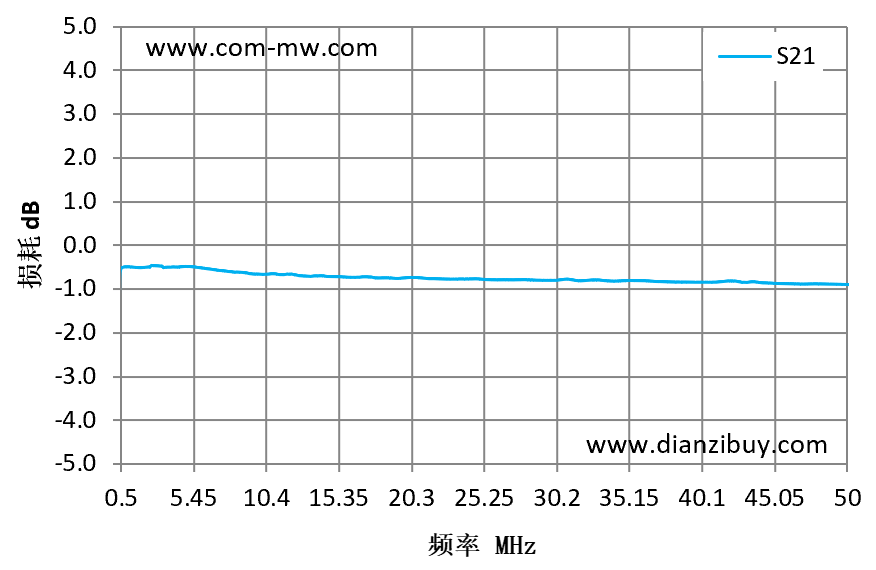

| 频率 MHz | S11 驻波 | S22 驻波 | S21 损耗 dB |
| 1 | 1.15 | 1.15 | -0.5 |
| 4 | 1.11 | 1.11 | -0.51 |
| 8 | 1.07 | 1.08 | -0.61 |
| 11 | 1.07 | 1.08 | -0.66 |
| 15 | 1.1 | 1.13 | -0.72 |
| 18 | 1.13 | 1.17 | -0.76 |
| 22 | 1.18 | 1.22 | -0.77 |
| 25 | 1.22 | 1.26 | -0.78 |
| 29 | 1.26 | 1.31 | -0.81 |
| 32 | 1.29 | 1.35 | -0.82 |
| 36 | 1.33 | 1.38 | -0.82 |
| 39 | 1.36 | 1.41 | -0.85 |
| 43 | 1.39 | 1.44 | -0.86 |
| 46 | 1.41 | 1.46 | -0.89 |
| 50 | 1.44 | 1.49 | -0.9 |
1、注意输入输出方向，反接可能会导致产品烧毁。
提供技术要求，工程师 1 个工作日内响应。
