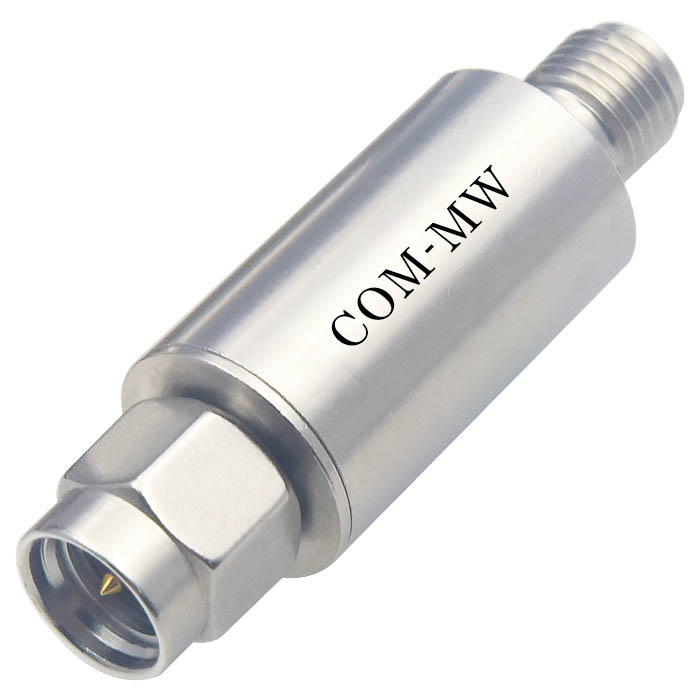

工作频率 10~10000MHz, 限幅电平 16dBm, 功率容量20W, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
防水，低限幅电平。
| 参数 | 最小 | 典型 | 最大 | 单位 | 单位 |
| 工作频率 | 10 | ~ | 10000 | MHz | |
| 限幅电平 | 16 | dBm | |||
| 插入损耗 | 0.6 | 0.8 | dB | @10MHz~3GHz | |
| 插入损耗 | 1.8 | 2.2 | dB | @3GHz~6GHz | |
| 插入损耗 | 2.2 | 2.5 | dB | @6GHz~10GHz | |
| 驻波比 | 1.6 |
| 功率容量 | 20W |
| 阻抗 | 50Ω |

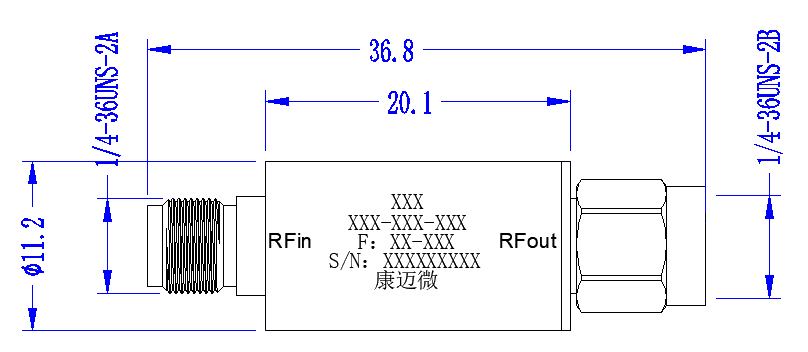

| 接口形式 | SMA-JK |
| 工作温度 | -40~+85℃设计保证 |

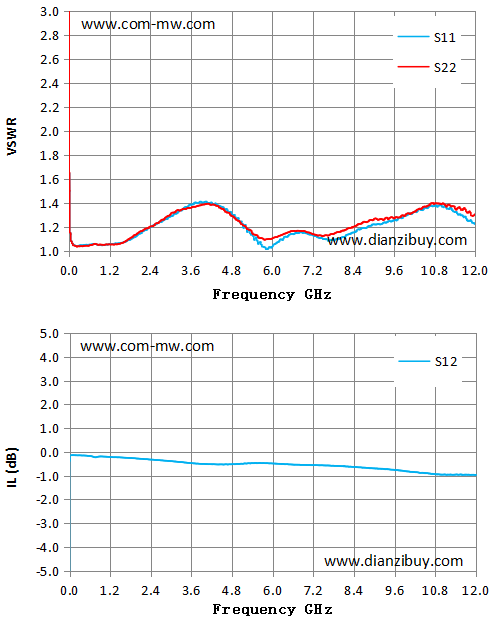

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.86 | 1.86 | -0.53 |
| 0.86 | 1.05 | 1.05 | -0.20 |
| 1.71 | 1.08 | 1.09 | -0.26 |
| 2.57 | 1.22 | 1.23 | -0.35 |
| 3.43 | 1.36 | 1.35 | -0.46 |
| 4.29 | 1.39 | 1.38 | -0.53 |
| 5.14 | 1.21 | 1.21 | -0.50 |
| 6.00 | 1.03 | 1.10 | -0.50 |
| 6.86 | 1.16 | 1.16 | -0.55 |
| 7.71 | 1.09 | 1.13 | -0.58 |
| 8.57 | 1.17 | 1.22 | -0.65 |
| 9.43 | 1.25 | 1.27 | -0.74 |
| 10.29 | 1.32 | 1.34 | -0.87 |
| 11.14 | 1.36 | 1.37 | -0.97 |
| 12.00 | 1.23 | 1.30 | -0.97 |
1、注意输入输出方向，反接可能会导致产品烧毁。
