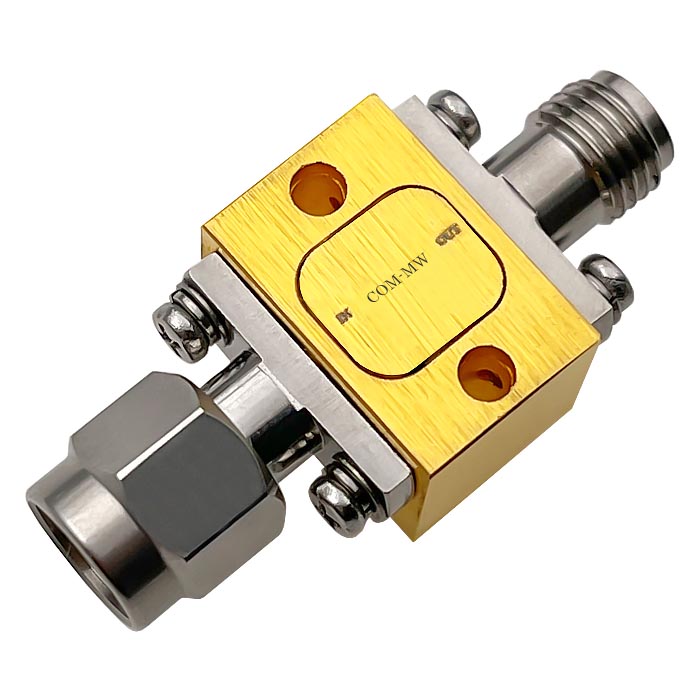

工作频率15~40GHz, 限幅电平21dBm, 功率容量4W, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 15 | ~ | 40 | GHz |
| 限幅电平 | 21 | dBm | ||
| 插入损耗 | 1.5 | 2 | dB | |
| 驻波比 | 1.8 | 2.2 |
| 功率容量 | 4W |
| 阻抗 | 50Ω |

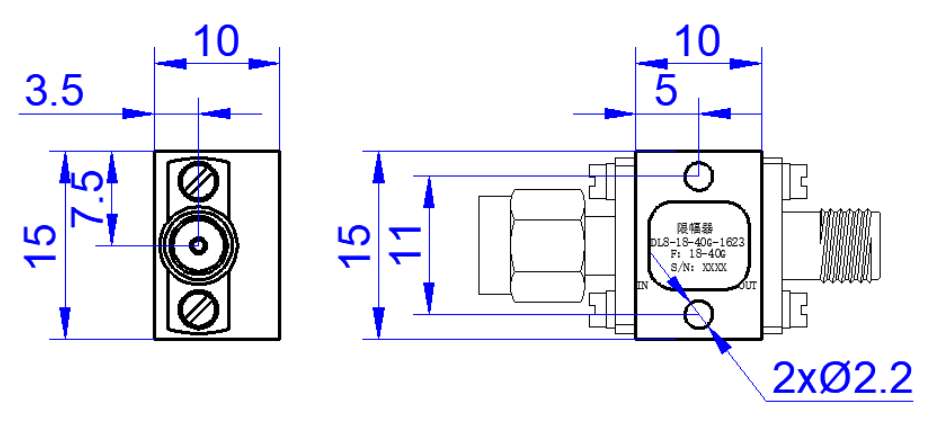

| 接口形式 | 2.92-JK可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 使用时，需确保无直流电压进入模块。 |

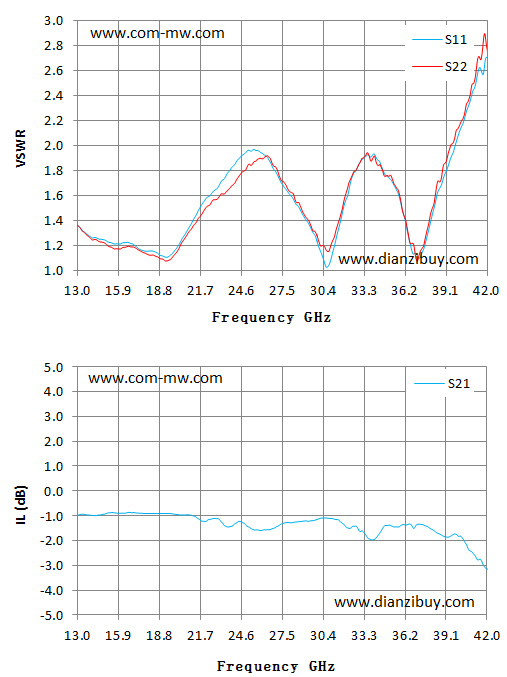

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB |
|---|---|---|---|
| 13 | 1.36 | 1.36 | -0.98 |
| 15.07 | 1.24 | 1.21 | -0.9 |
| 17.14 | 1.19 | 1.18 | -0.88 |
| 19.21 | 1.11 | 1.08 | -0.91 |
| 21.29 | 1.43 | 1.37 | -1.01 |
| 23.36 | 1.73 | 1.62 | -1.35 |
| 25.43 | 1.97 | 1.86 | -1.55 |
| 27.5 | 1.69 | 1.72 | -1.32 |
| 29.57 | 1.33 | 1.35 | -1.2 |
| 31.64 | 1.41 | 1.45 | -1.25 |
| 33.71 | 1.91 | 1.9 | -1.94 |
| 35.79 | 1.59 | 1.62 | -1.45 |
| 37.86 | 1.32 | 1.37 | -1.46 |
| 39.93 | 2.07 | 2.13 | -1.79 |
| 42 | 2.71 | 2.78 | -3.14 |
1、注意输入输出方向，反接可能会导致产品烧毁。
提供技术要求，工程师 1 个工作日内响应。
