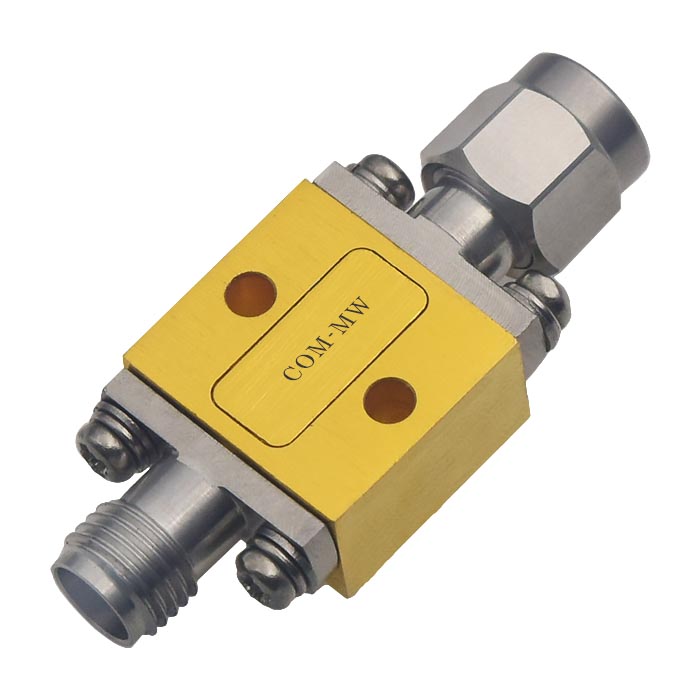

工作频率18~40GHz, 限幅电平18dBm, 功率容量1W, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 40 | GHz |
| 限幅电平 | 18 | dBm | ||
| 插入损耗 | 3 | dB | ||
| 驻波比 | 2 |
| 功率容量 | 1W |
| 阻抗 | 50Ω |

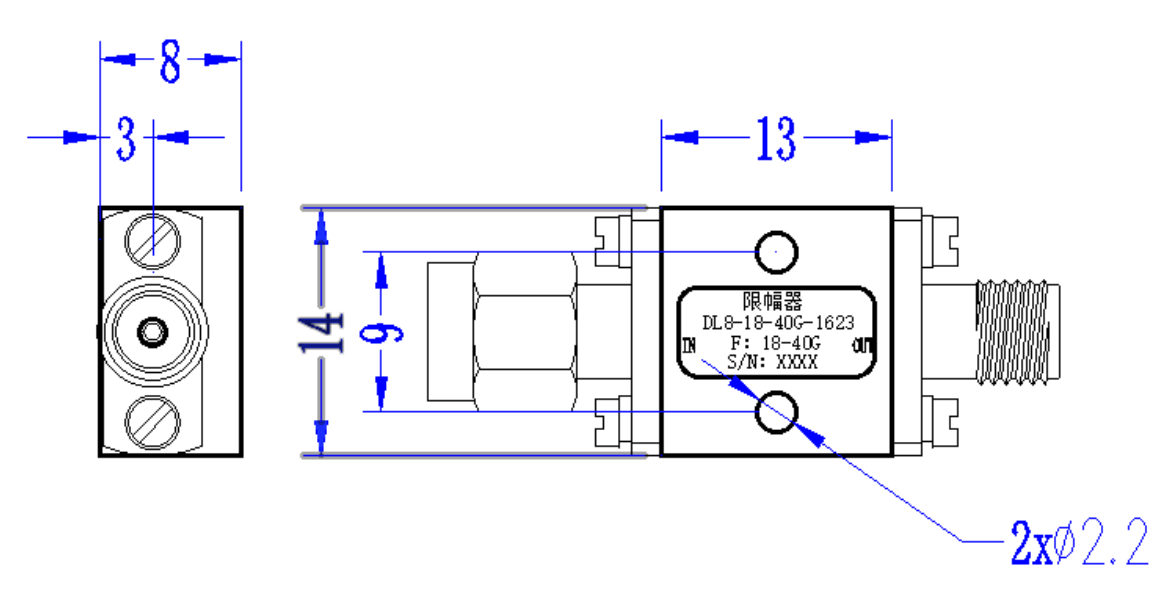

| 接口形式 | 2.92-JK可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作温度 | -40~+85℃设计保证 |

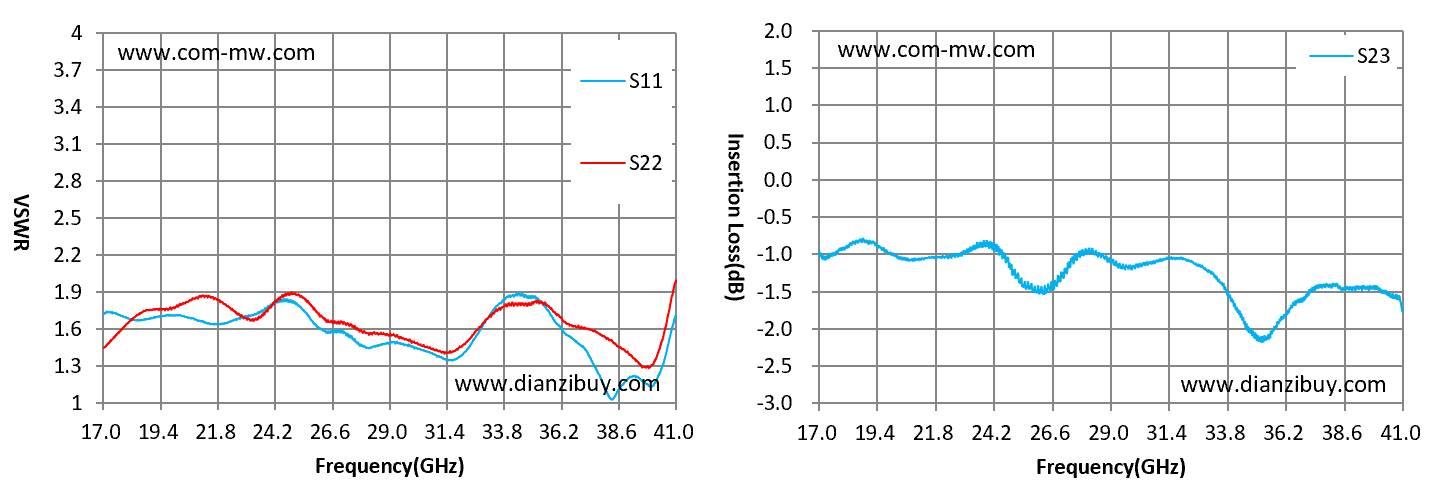

| F(GHz) | S12 IL | S11 VSWR |
| 17 | -1 | 1.75 |
| 19 | -0.95 | 1.74 |
| 21 | -1.02 | 1.61 |
| 23 | -0.96 | 1.72 |
| 25 | -1.45 | 1.88 |
| 27 | -1.36 | 1.63 |
| 29 | -1.15 | 1.48 |
| 31 | -1.09 | 1.42 |
| 33 | -1.45 | 1.85 |
| 35 | -2.11 | 1.78 |
| 37 | -1.66 | 1.45 |
| 39 | -1.48 | 1.08 |
| 41 | -1.63 | 1.72 |
1、注意输入输出方向，反接可能会导致产品烧毁。
提供技术要求，工程师 1 个工作日内响应。
