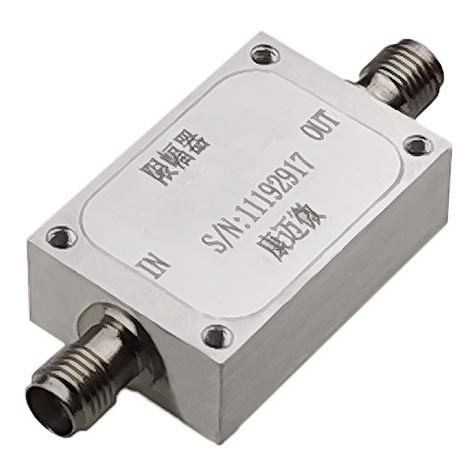

工作频率20~3000MHz, 限幅电平15dBm, 功率容量40W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 20 | ~ | 3000 | MHz |
| 限幅电平 | 15 | dBm | ||
| 插入损耗 | 0.7 | dB | ||
| 驻波比 | 1.7 |
| 功率容量 | 40W |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

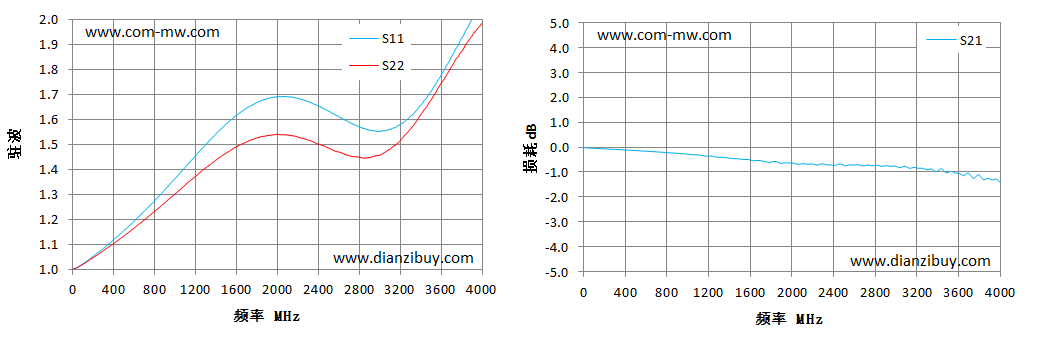

| 频率 MHz | S11 驻波 | S22 驻波 | S21 损耗 dB |
|---|---|---|---|
| 0.01 | 1 | 1 | -0.01 |
| 286 | 1.08 | 1.07 | -0.08 |
| 571 | 1.18 | 1.16 | -0.15 |
| 857 | 1.3 | 1.25 | -0.23 |
| 1143 | 1.43 | 1.36 | -0.34 |
| 1429 | 1.56 | 1.45 | -0.45 |
| 1714 | 1.65 | 1.52 | -0.55 |
| 2000 | 1.69 | 1.54 | -0.63 |
| 2286 | 1.67 | 1.52 | -0.67 |
| 2571 | 1.62 | 1.47 | -0.71 |
| 2857 | 1.56 | 1.45 | -0.77 |
| 3143 | 1.57 | 1.5 | -0.84 |
| 3429 | 1.67 | 1.64 | -0.87 |
| 3714 | 1.86 | 1.82 | -1.12 |
| 4000 | 2.07 | 1.99 | -1.42 |
1、注意输入输出方向，反接可能会导致产品烧毁。
提供技术要求，工程师 1 个工作日内响应。
