工作频率20~4000MHz, 限幅电平15dBm, 功率容量60W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。

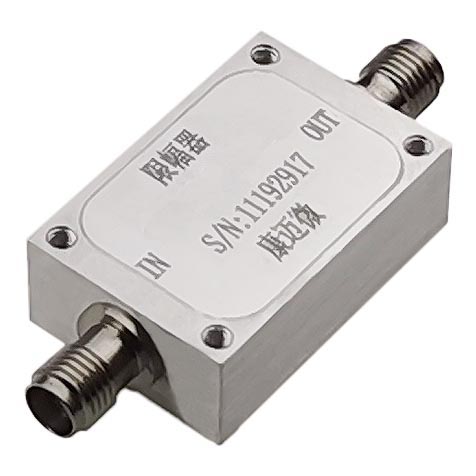

小体积，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 20 | ~ | 4000 | MHz |
| 限幅电平 | 15 | dBm | ||
| 插入损耗 | 1.2 | 1.3 | dB | |
| 驻波比 | 2.0 |
| 功率容量 | 60W连续波 |
| 最大输入功率 | 1.0kW脉冲波 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

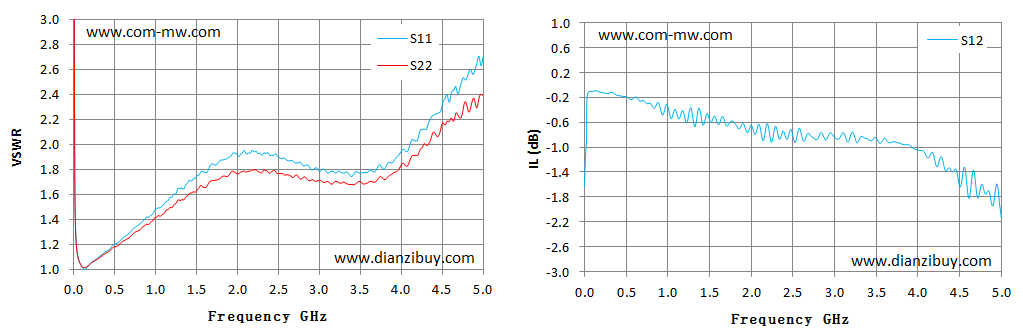

| Frequency GHz | VSWR(S11) | VSWR(S22) | S12 IL dB |
|---|---|---|---|
| 0.01 | 1.68 | 1.67 | 1.22 |
| 0.02 | 1.3 | 1.29 | 0.97 |
| 0.7 | 1.31 | 1.27 | 0.25 |
| 1.07 | 1.51 | 1.44 | 0.43 |
| 1.43 | 1.71 | 1.61 | 0.64 |
| 1.79 | 1.87 | 1.73 | 0.69 |
| 2.14 | 1.93 | 1.78 | 0.89 |
| 2.5 | 1.9 | 1.77 | 0.83 |
| 2.86 | 1.74 | 1.72 | 0.81 |
| 3.21 | 1.78 | 1.71 | 0.76 |
| 3.57 | 1.78 | 1.69 | 0.9 |
| 3.93 | 1.89 | 1.78 | 1 |
| 4.29 | 2.12 | 2 | 1.18 |
| 4.64 | 2.43 | 2.19 | 1.56 |
| 5 | 2.7 | 2.39 | 2.14 |
1、注意输入输出方向，反接可能会导致产品烧毁。
