工作频率2~3GHz, 移相位数6位, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
频率1.8~3.6Ghz ，移相范围：360°，LSB=5.625°。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 3 | GHz |
| 插入损耗 | 8 | dB | ||
| 驻波比 | 1.5 | |||

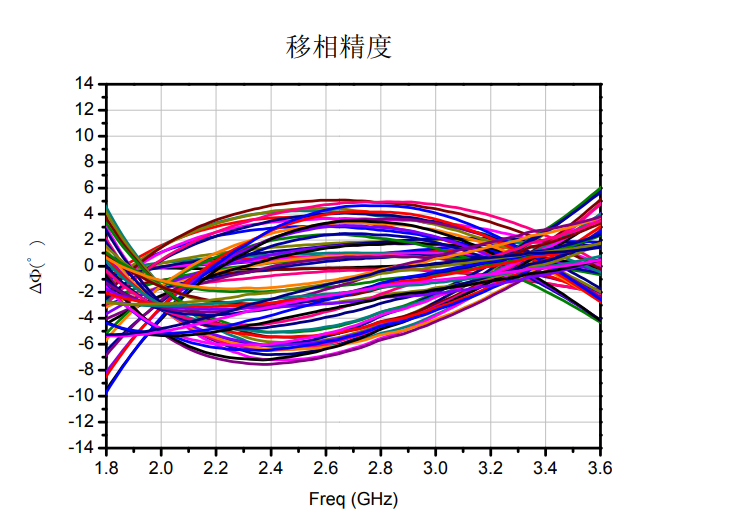

| 移相精度 | -10 | ~ | 6 | ° |
| 移相位数 | 6位 |
| 阻抗 | 50Ω |
| 供电电压 | -5.5V |
| 控制电平 | 低：0~0.5V；高：3.7~5V |
| 接口形式 | SMA-K可拆 |
| 功率容量 | +27dBm设计保证 |
| 工作温度 | -40~85℃设计保证 |
| 储存温度 | -55~100℃设计保证 |
移相控制
| 状态 | C1 | C2 | C3 | C4 | C5 | C6 |
| 0° | 0 | 0 | 0 | 0 | 0 | 0 |
| -5.625° | 1 | 0 | 0 | 0 | 0 | 0 |
| -11.25° | 0 | 1 | 0 | 0 | 0 | 0 |
| -22.5° | 0 | 0 | 1 | 0 | 0 | 0 |
| -45° | 0 | 0 | 0 | 1 | 0 | 0 |
| -90° | 0 | 0 | 0 | 0 | 1 | 0 |
| -180° | 0 | 0 | 0 | 0 | 0 | 1 |
| -354.375° | 1 | 1 | 1 | 1 | 1 | 1 |

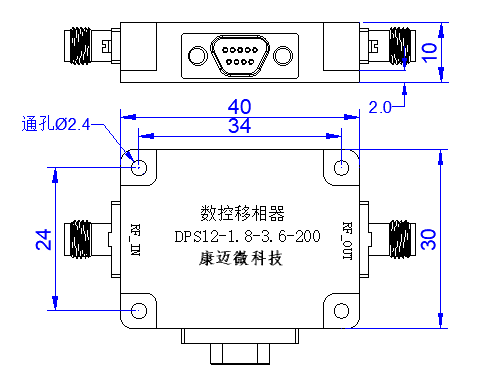

J30J-9-ZKP
| 1 | -5.5V | 2 | GND | 3 | GND |
| 4 | C1 | 5 | C2 | 6 | C3 |
| 7 | C4 | 8 | C5 | 9 | C6 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 存储在湿度小于25%的环境 ，注意防尘防静电。 |
