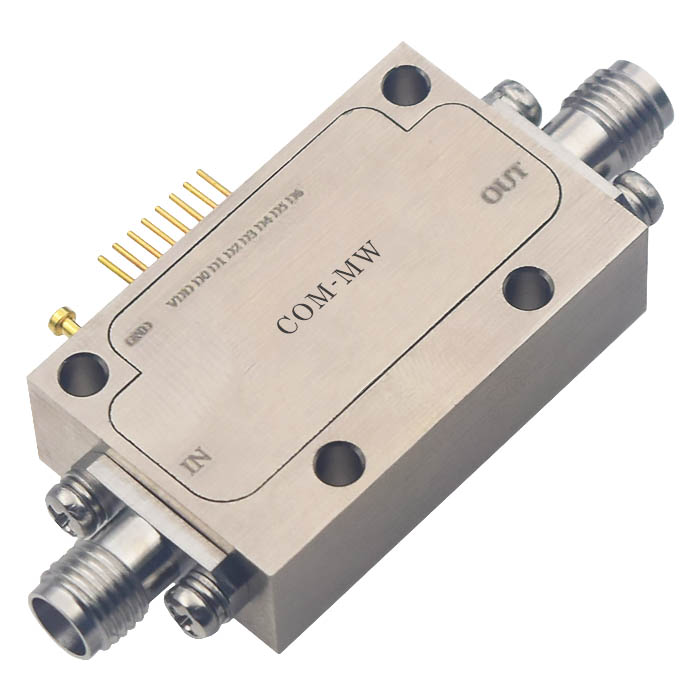

工作频率 6~18GHz, 6位, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 13 | 16 | dB | |
| 驻波比 | 1.6 | 2 | ||
| 移相精度RMS | 4 | 6 | ° | |
| 寄生调幅 | ±1 | ±1.5 | dB | |
| 响应时间 | 50 | ns |
| 移相位数 | 6位 |
| 阻抗 | 50Ω |

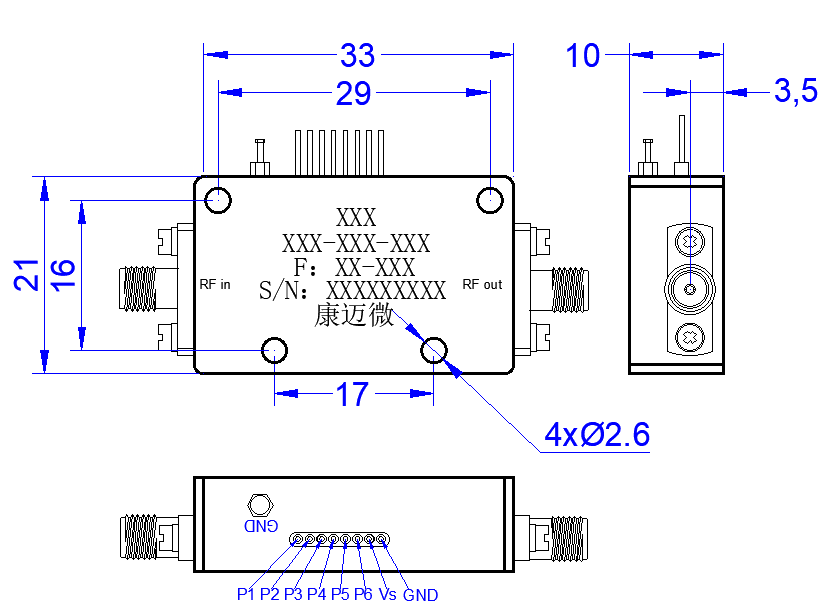

| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 功率容量 | 20dBm设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 供电电压 | -5V |
| 电流 | 20mA |
| 移相位 | P1 | P2 | P3 | P4 | P5 | P6 |
| -5.625° | 1 | 0 | 0 | 0 | 0 | 0 |
| -11.25° | 0 | 1 | 0 | 0 | 0 | 0 |
| -22.5° | 0 | 0 | 1 | 0 | 0 | 0 |
| -45° | 0 | 0 | 0 | 1 | 0 | 0 |
| -90° | 0 | 0 | 0 | 0 | 1 | 0 |
| -180° | 0 | 0 | 0 | 0 | 0 | 1 |
| -354.375° | 1 | 1 | 1 | 1 | 1 | 1 |

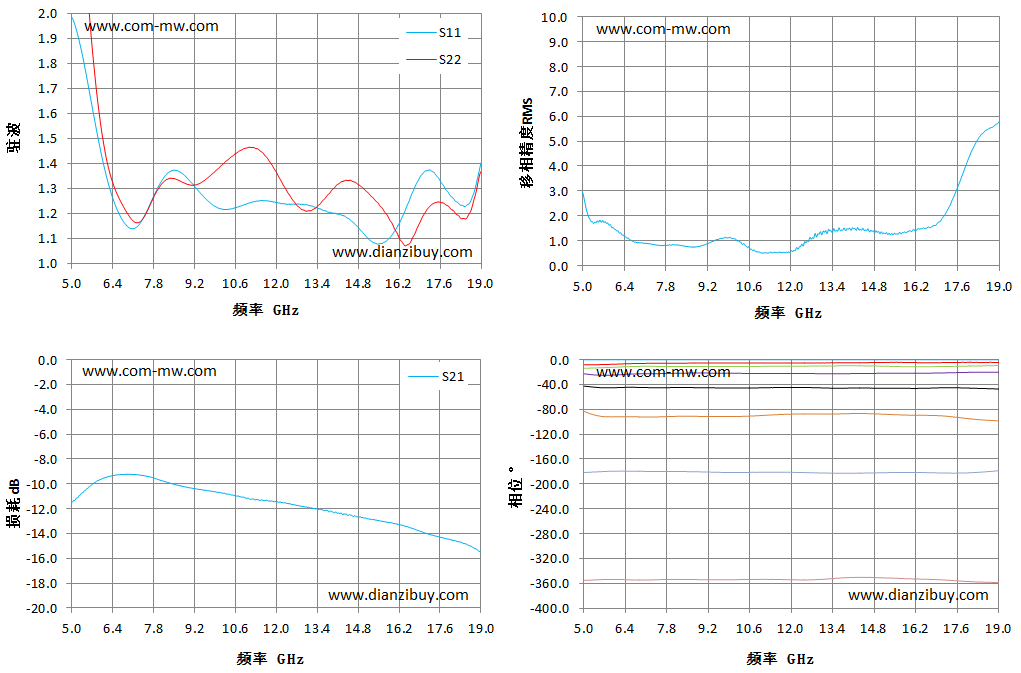

| 频率 GHz | 5 | 7 | 9 | 11 | 13 | 15 | 17 | 19 |
| S11 | 2 | 1.1 | 1.3 | 1.2 | 1.2 | 1.1 | 1.4 | 1.4 |
| S22 | 3.1 | 1.2 | 1.3 | 1.5 | 1.2 | 1.3 | 1.2 | 1.4 |
| S21 | -11.4 | -9.2 | -10.3 | -11.2 | -11.9 | -12.8 | -13.9 | -15.5 |
| 移相精度RMS | 3 | 0.9 | 0.8 | 0.5 | 1.4 | 1.3 | 1.8 | 5.8 |
| ‘0° | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0.1 |
| ‘-5.625° | -8.3 | -6 | -5.4 | -5.3 | -5.2 | -4.4 | -4.7 | -4.4 |
| ‘-11.25° | -13.9 | -10.7 | -10.8 | -10.7 | -10.2 | -10.5 | -11 | -9.3 |
| ‘-22.5° | -22.8 | -22.6 | -21.6 | -22.1 | -22.5 | -22 | -21.4 | -20.2 |
| ‘-45° | -42.5 | -44.7 | -45.1 | -45.2 | -45.4 | -45.9 | -45.3 | -47.3 |
| ‘-90° | -83.3 | -92.2 | -91.3 | -89.8 | -87.6 | -87.6 | -90.2 | -98.5 |
| ‘-180° | -182 | -180 | -181 | -181 | -182 | -182 | -182 | -179 |
| ‘-354.375° | -355 | -355 | -354 | -354 | -354 | -351 | -354 | -359 |
| 低（0） | 0V | / |
| 高（1） | +5V | / |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
