阻带频率2525~2545MHz, ≥50dB, 通带频率DC~2515MHz, 2555~4000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2525 | ~ | 2545 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 2515 | MHz | |
| 通带频率 | 2555 | ~ | 4000 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

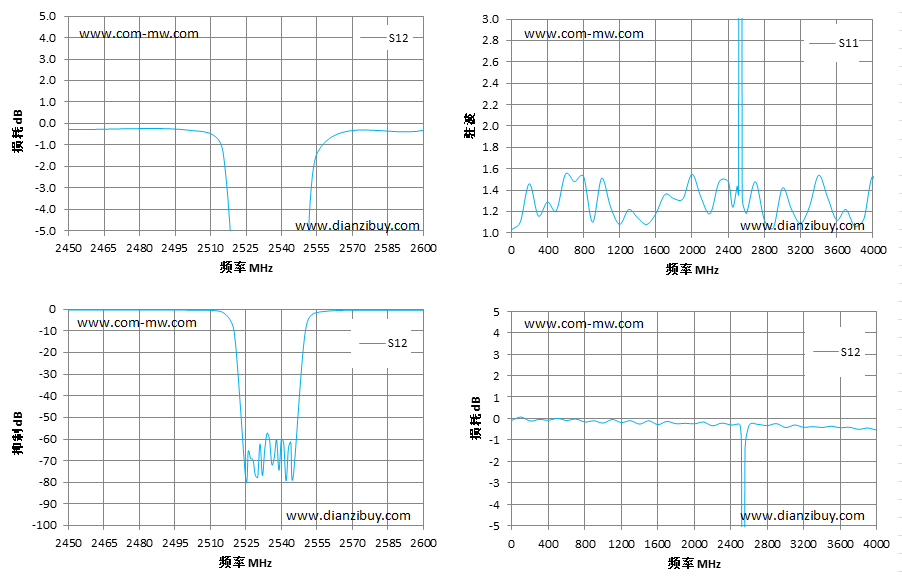

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2450 | -0.28 | 1.43 |
| 2500 | -0.3 | 1.38 |
| 2515 | -1.18 | 1.33 |
| 2520 | -9.77 | 7.72 |
| 2525 | -78.65 | 42.74 |
| 2528 | -69.45 | 49.45 |
| 2531 | -62.17 | 36.13 |
| 2535 | -60.17 | 33.7 |
| 2538 | -60.23 | 31.94 |
| 2540 | -59.97 | 41.35 |
| 2542 | -79.28 | 34.81 |
| 2545 | -77.38 | 30.64 |
| 2550 | -11.25 | 8.68 |
| 2555 | -1.38 | 1.32 |
| 2600 | -0.31 | 1.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
