OQ-ZCB6-C800-3000-631 双工器
双工器

双工器 OQ-ZCB6-C800-3000-631

通带频率C1 800~1000MHz, 通带频率C2 1600~3000MHz, N

型号
OQ-ZCB6-C800-3000-631
库存
该商品有现货 1 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
1 kg
质保条件
一年保修

资料下载

商品介绍

主要参数

参数频率/最小典型最大单位
通带频率C1//800~1000MHz
通带频率C2//1600~3000MHz
通带C1损耗//1.0dB
通带C2损耗//1.0dB
通带C1驻波800~1000MHz/1.6
通带C2驻波1600~3000MHz/1.8
通带C1抑制度DC-400MHz≥60dB
通带C1抑制度1600-3000MHz≥60dB
通带C2抑制度DC-1000MHz≥60dB

其它参数

接口形式N -K
接口材质外壳304不锈钢
阻抗50Ω
表面黑色烤漆
功率容量100W设计保证
工作温度-10~+50℃设计保证

端口定义

1公共端ANT
2通带一C1
3通带二C2

典型测试数据

频率 MHzS12 损耗 dBS13 损耗 dBS22 驻波S33 驻波
1.00-82.05-82.251207.901331.66
230.00-76.30-99.40106.0699.97
458.00-60.39-98.636279.791749.78
687.00-30.81-83.05600.39579.59
915.00-0.20-76.481.10506.12
1144.00-38.64-61.22111.48162.61
1372.00-68.68-29.37708.8766.26
1601.00-89.24-0.31672.101.25
1829.00-95.74-0.48540.781.58
2058.00-109.01-0.391577.661.55
2286.00-103.42-0.25182.031.06
2515.00-92.21-0.3993.321.44
2743.00-92.13-0.4069.821.38
2972.00-99.59-0.3353.181.22
3200.00-81.76-25.9544.52101.65

参考实物图

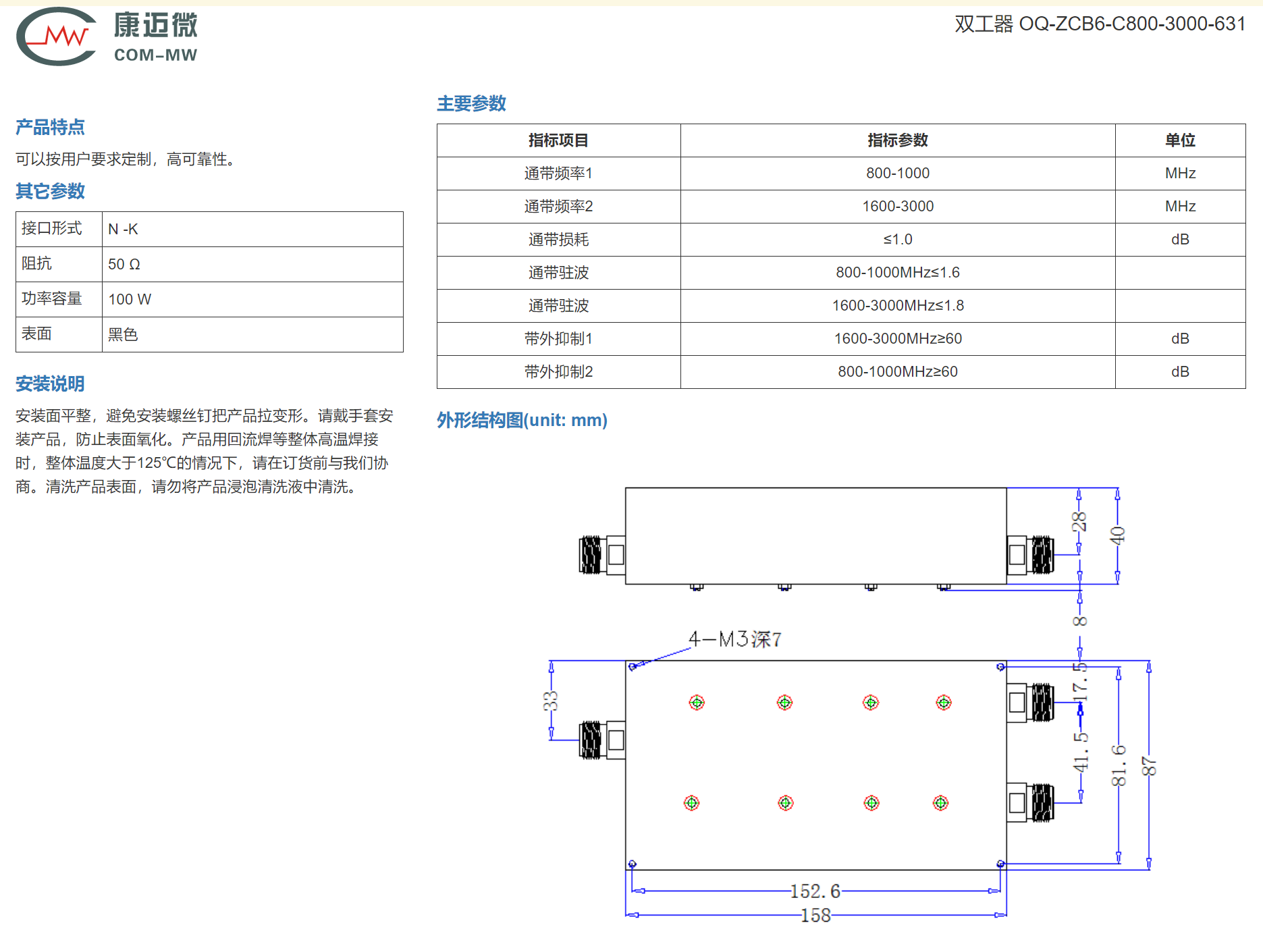

外形结构图(mm)

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
1整体温度大于125℃的情况,订货前与我们协商。

需要定制指标?

提供技术要求,工程师 1 个工作日内响应。
