通带频率一0~1GHz, 通带频率二2.1~3GHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 0 | ~ | 1 | GHz |
| 通带频率二 | / | / | 2.1 | ~ | 3 | GHz |
| 通带一损耗 | / | / | 1.5 | dB | ||
| 通带二损耗 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 通带一抑制度 | 2.1-3 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | 0-1 | GHz≥ | 50 | dB |
| 接口形式 | N-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

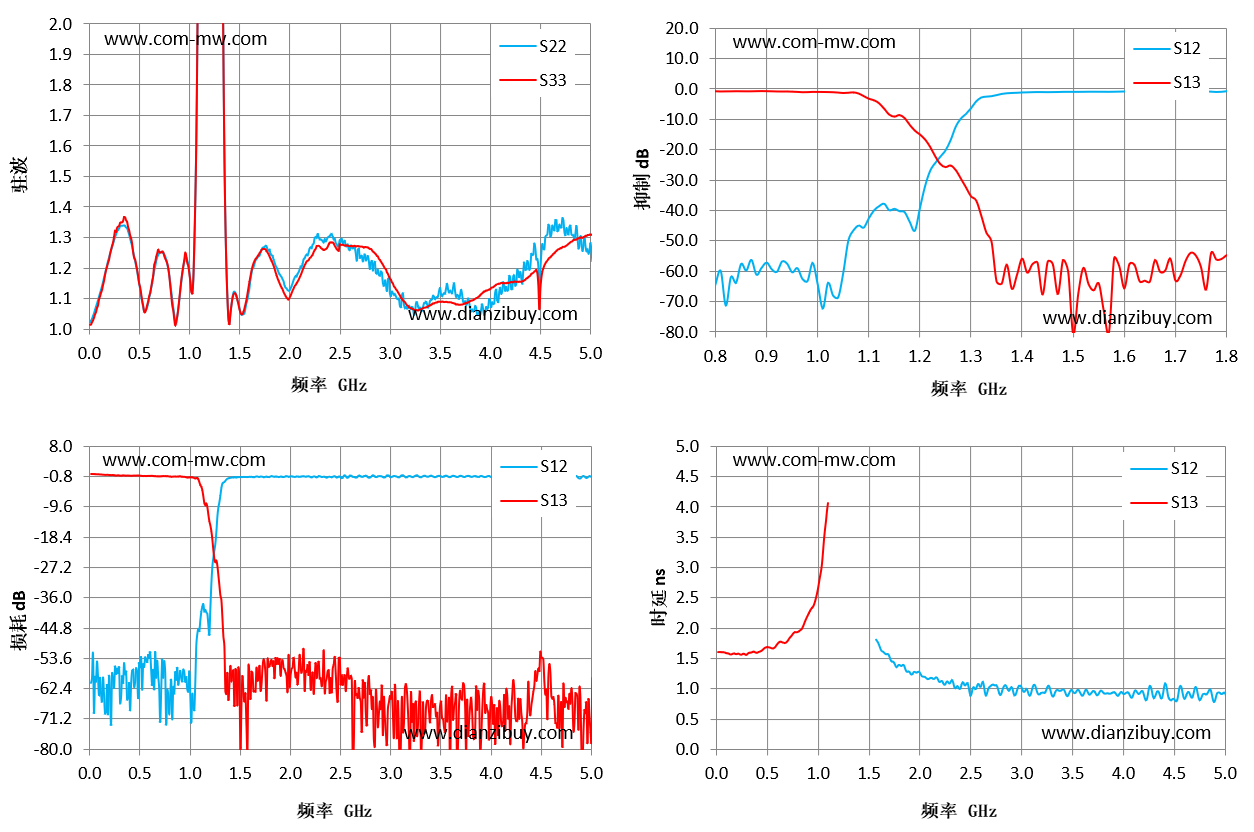

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
| 0.01 | 1.02 | -60.68 | -0.08 | - | 1.6 |
| 0.36 | 1.34 | -57.38 | -0.57 | - | 1.61 |
| 0.71 | 1.25 | -62.52 | -0.75 | - | 1.81 |
| 1.07 | 1.63 | -46.52 | -1.19 | - | 3.63 |
| 1.43 | 1.1 | -1.05 | -57.17 | - | - |
| 1.79 | 1.26 | -0.97 | -55.96 | 1.4 | - |
| 2.14 | 1.23 | -0.8 | -63.11 | 1.17 | - |
| 2.5 | 1.29 | -1.11 | -61.21 | 0.89 | - |
| 2.86 | 1.18 | -0.96 | -67.7 | 1.01 | - |
| 3.21 | 1.06 | -0.97 | -72.14 | 0.94 | - |
| 3.57 | 1.15 | -0.83 | -69.1 | 0.96 | - |
| 3.93 | 1.06 | -0.97 | -61.18 | 0.92 | - |
| 4.29 | 1.17 | -1.23 | -65.49 | 0.89 | - |
| 4.64 | 1.32 | -0.79 | -72.44 | 0.96 | - |
| 5 | 1.28 | -0.98 | -78.03 | 0.93 | - |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
