通带频率一0~1.9GHz, 通带频率二4.2~5.7GHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 0 | ~ | 1.9 | GHz |
| 通带频率二 | / | / | 4.2 | ~ | 5.7 | GHz |
| 通带一损耗 | / | / | 1.5 | dB | ||
| 通带二损耗 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 通带一抑制度 | 4.2-5.7 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | 0-1.9 | GHz≥ | 50 | dB |
| 接口形式 | N-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

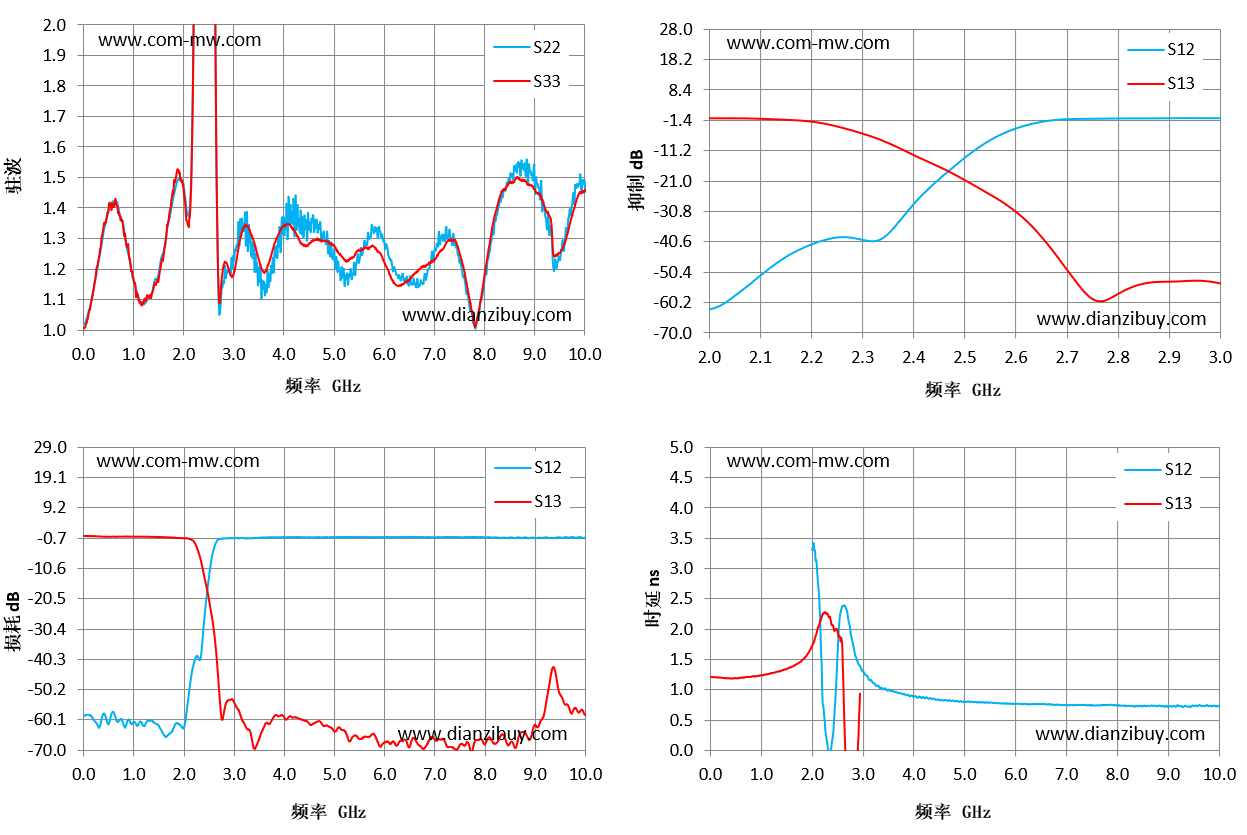

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
| 0.01 | 1.02 | -58.7 | -0.03 | - | 1.21 |
| 0.71 | 1.39 | -60.26 | -0.22 | - | 1.21 |
| 1.43 | 1.17 | -61.23 | -0.35 | - | 1.32 |
| 2.14 | 1.46 | -46.54 | -1.19 | 2.53 | 2.07 |
| 2.86 | 1.19 | -0.77 | -53.89 | 1.55 | -0.68 |
| 3.57 | 1.16 | -0.48 | -63.26 | 0.98 | - |
| 4.29 | 1.34 | -0.39 | -59.52 | 0.85 | - |
| 5 | 1.27 | -0.45 | -63.78 | 0.81 | - |
| 5.71 | 1.3 | -0.38 | -65.37 | 0.77 | - |
| 6.43 | 1.16 | -0.33 | -66.71 | 0.76 | - |
| 7.14 | 1.31 | -0.41 | -66.44 | 0.74 | - |
| 7.86 | 1.04 | -0.4 | -66.58 | 0.75 | - |
| 8.57 | 1.49 | -0.61 | -68.08 | 0.73 | - |
| 9.29 | 1.31 | -0.63 | -47.71 | 0.71 | - |
| 10 | 1.48 | -0.5 | -58.51 | 0.73 | - |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
