通带频率一 5.5~7.3GHz, 通带频率二 11~21.9GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 5.5 | ~ | 7.3 | GHz |
| 通带频率二 | / | / | 11 | ~ | 21.9 | GHz |
| 通带一损耗 | / | / | 1.0 | dB | ||
| 通带二损耗 | / | / | 1.0 | dB | ||
| 通带驻波 | / | / | 1.7 | |||
| 通带一抑制度 | 11-21.9 | GHz≥ | 50 | dB | ||
| 通带一抑制度 | DC-7.3 | GHz≥ | 50 | dB | ||
| 通道隔离 | 5.5-7.3GHz&11-21.9 | GHz≥ | 50 | dB |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

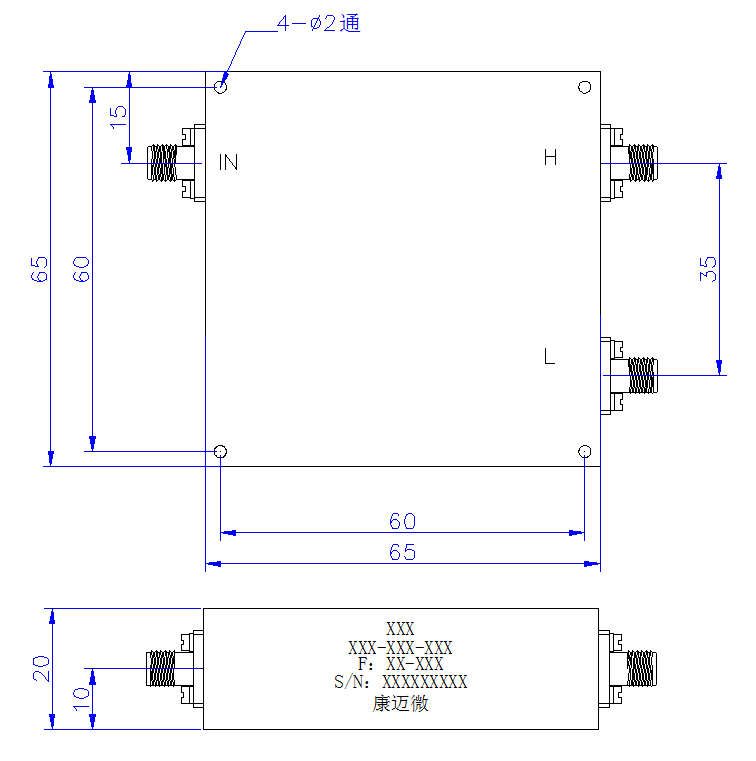

| 1 | 公共端 | IN |
| 2 | 通带一 | L |
| 3 | 通带二 | H |
| 4 | 接地端 | --- |

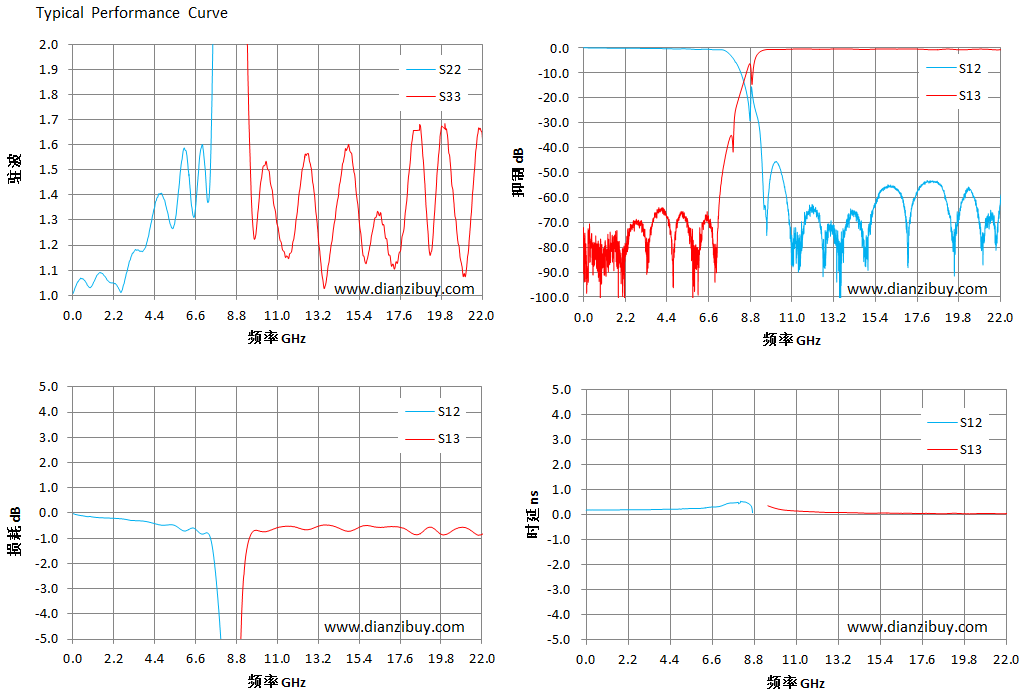

| 频率 GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB |
| 0.01 | 1.01 | 2873.63 | -0.01 | -72.07 |
| 1.58 | 1.09 | 48.39 | -0.18 | -84.37 |
| 3.15 | 1.16 | 50.17 | -0.29 | -70.71 |
| 4.72 | 1.41 | 23.15 | -0.47 | -84.90 |
| 6.29 | 1.44 | 16.45 | -0.63 | -71.56 |
| 7.86 | 4.56 | 7.55 | -3.80 | -36.52 |
| 9.43 | 8.37 | 1.81 | -47.19 | -1.19 |
| 11.01 | 20.64 | 1.28 | -87.31 | -0.58 |
| 12.58 | 14.13 | 1.56 | -76.71 | -0.66 |
| 14.15 | 18.14 | 1.34 | -66.75 | -0.54 |
| 15.72 | 17.28 | 1.13 | -57.31 | -0.50 |
| 17.29 | 21.92 | 1.10 | -65.72 | -0.53 |
| 18.86 | 13.68 | 1.52 | -55.29 | -0.72 |
| 20.43 | 13.82 | 1.42 | -56.87 | -0.70 |
| 22.00 | 8.46 | 1.64 | -61.15 | -0.85 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
