通带频率C1 2400~2750MHz, 通带频率C2 4800~8250MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率C1 | / | / | 2400 | ~ | 2750 | MHz |
| 通带频率C2 | / | / | 4800 | ~ | 8250 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 通带C1抑制度 | DC-1900 | MHz≥ | 60 | dB | ||
| 通带C1抑制度 | 3100-8250 | MHz≥ | 60 | dB | ||
| 通带C2抑制度 | DC-3500 | MHz≥ | 60 | dB |
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀镍 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -30~+70℃设计保证 |

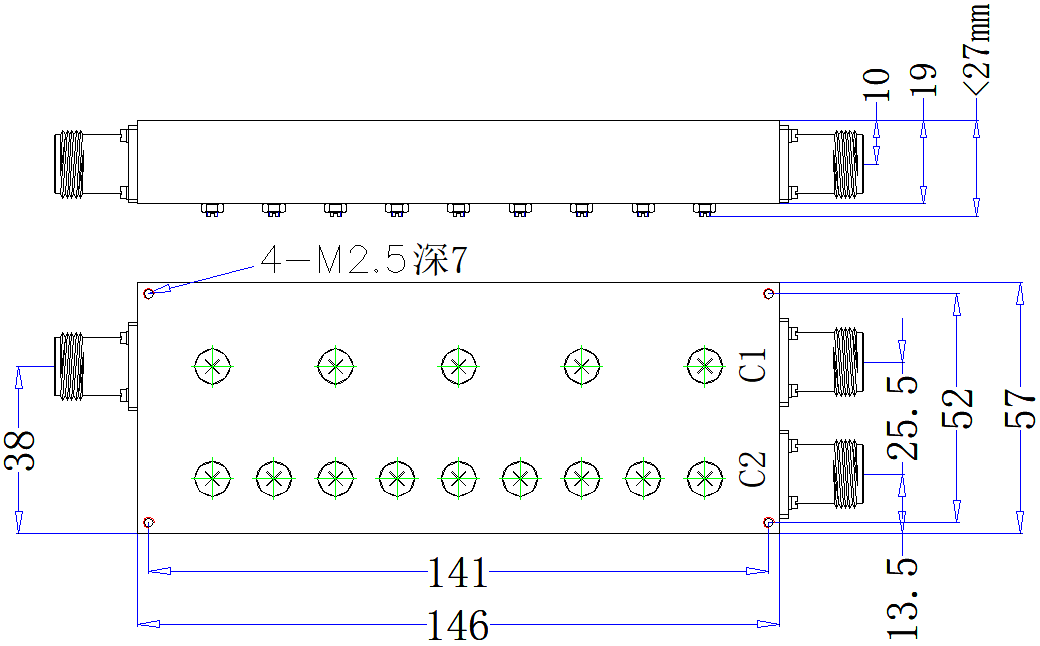

| 1 | 公共端 | ANT |
| 2 | 通带一 | C1 |
| 3 | 通带二 | C2 |
| 4 | 接地端 | --- |

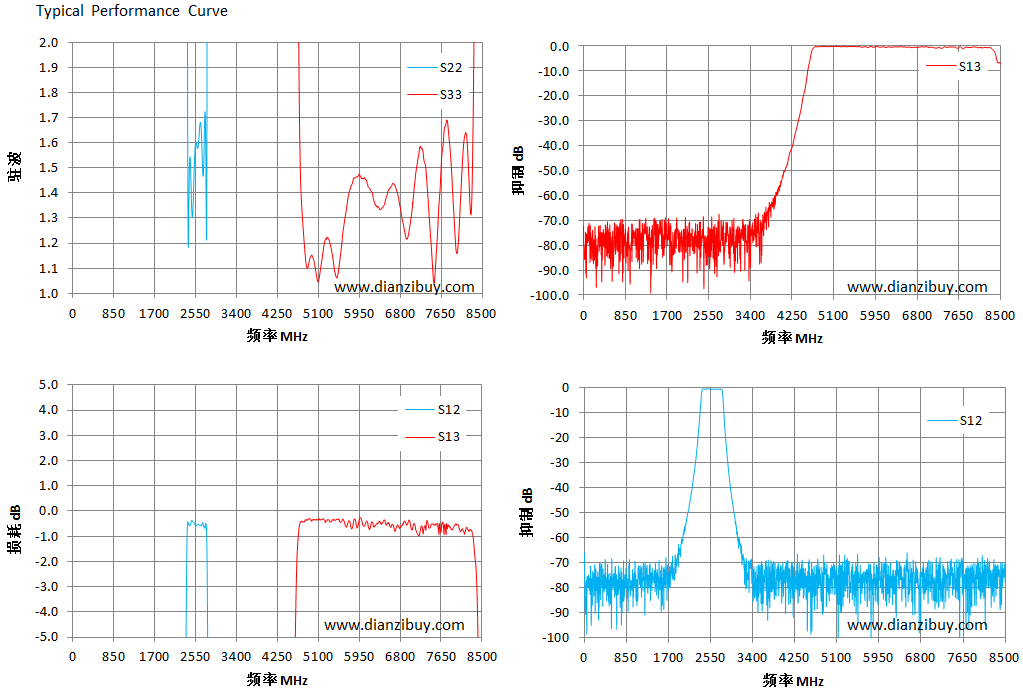

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB |
| 1.00 | 943.92 | 249.41 | -65.96 | -72.13 |
| 608.00 | 197.24 | 59.42 | -74.84 | -88.52 |
| 1215.00 | 879.29 | 43.50 | -78.26 | -77.45 |
| 1822.00 | 237.51 | 59.73 | -76.99 | -82.54 |
| 2429.00 | 1.56 | 1930.12 | -0.58 | -73.71 |
| 3036.00 | 100.39 | 85.27 | -51.07 | -74.78 |
| 3643.00 | 48.50 | 39.85 | -72.67 | -71.26 |
| 4251.00 | 146.86 | 67.36 | -75.62 | -40.95 |
| 4858.00 | 336.47 | 1.10 | -69.79 | -0.35 |
| 5465.00 | 192.97 | 1.07 | -73.35 | -0.34 |
| 6072.00 | 61.92 | 1.46 | -69.71 | -0.58 |
| 6679.00 | 52.89 | 1.43 | -90.35 | -0.71 |
| 7286.00 | 58.79 | 1.54 | -73.05 | -0.97 |
| 7893.00 | 47.05 | 1.40 | -70.39 | -0.75 |
| 8500.00 | 24.76 | 11.96 | -77.80 | -7.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
