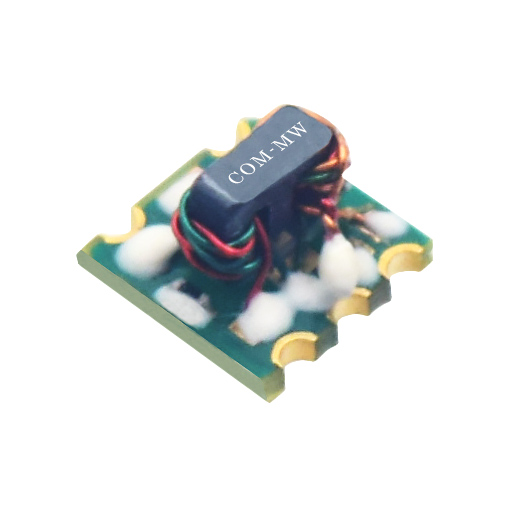

5~1000MHz, 1W, 2路, 0°, 表面贴装, 替代型号SBTC-2-10+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 低损耗。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 5 | ~ | 1000 | MHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 1W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | SBTC-2-10+ |
| ROHS | 满足 |

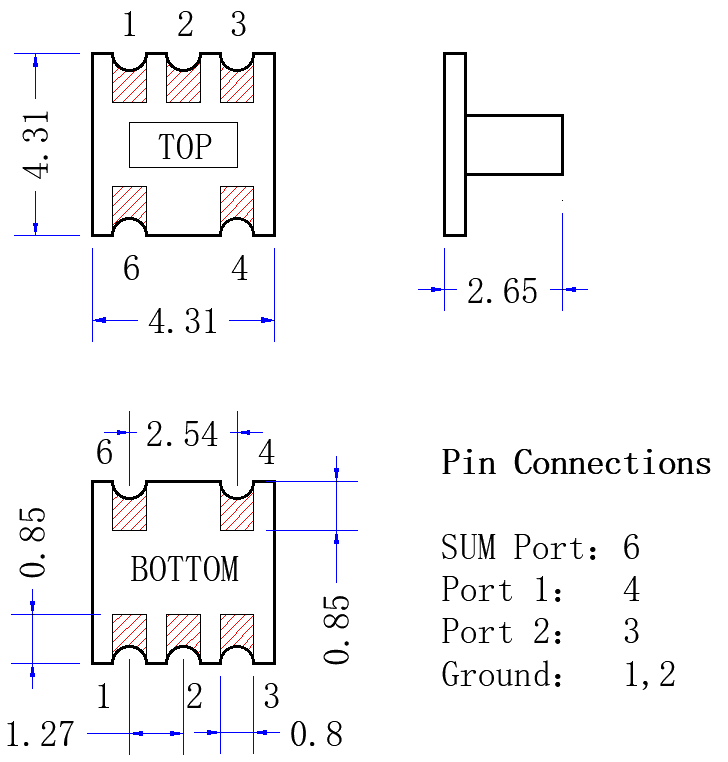

| 公共端口 | 6 |
| 分配端口 | 3，4 |
| 接地端口 | 1，2 |

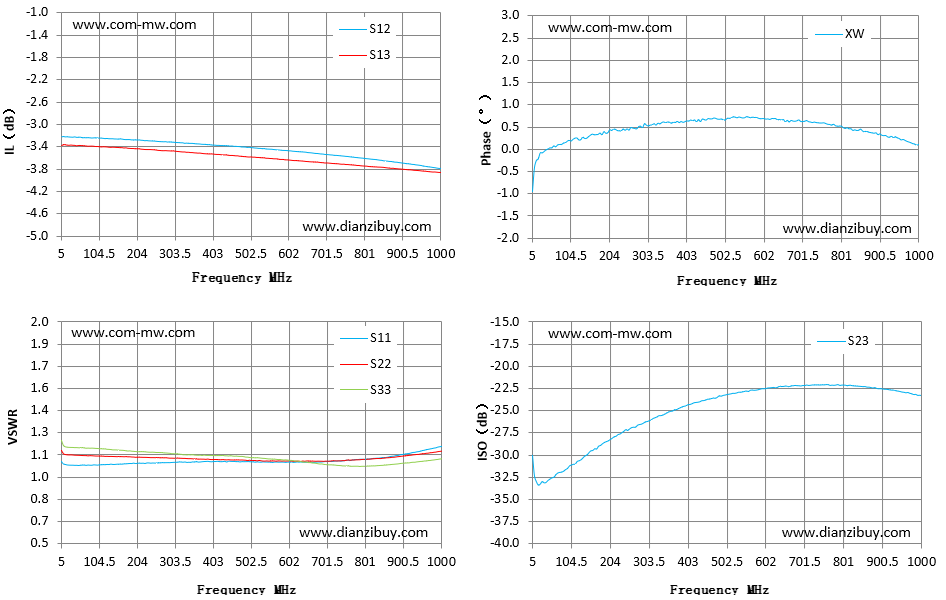

| Frequency MHz | S12 IL dB | S13 IL dB | S11VSWR | S22 VSWR | S33 VSWR | XW PU ° | S23 ISO dB |
| 5.00 | -3.22 | -3.38 | 1.06 | 1.13 | 1.20 | -0.96 | -29.98 |
| 76.00 | -3.23 | -3.39 | 1.03 | 1.10 | 1.15 | 0.12 | -31.92 |
| 147.00 | -3.26 | -3.41 | 1.04 | 1.09 | 1.13 | 0.25 | -29.97 |
| 218.00 | -3.28 | -3.44 | 1.04 | 1.09 | 1.12 | 0.46 | -27.92 |
| 289.00 | -3.31 | -3.47 | 1.05 | 1.08 | 1.11 | 0.49 | -26.39 |
| 360.00 | -3.34 | -3.51 | 1.05 | 1.08 | 1.10 | 0.62 | -25.06 |
| 431.00 | -3.38 | -3.54 | 1.06 | 1.07 | 1.10 | 0.63 | -24.04 |
| 503.00 | -3.41 | -3.58 | 1.05 | 1.06 | 1.08 | 0.67 | -23.17 |
| 574.00 | -3.45 | -3.61 | 1.05 | 1.06 | 1.07 | 0.74 | -22.70 |
| 645.00 | -3.49 | -3.66 | 1.05 | 1.06 | 1.05 | 0.68 | -22.27 |
| 716.00 | -3.54 | -3.69 | 1.06 | 1.06 | 1.03 | 0.66 | -22.16 |
| 787.00 | -3.60 | -3.73 | 1.07 | 1.07 | 1.02 | 0.54 | -22.06 |
| 858.00 | -3.65 | -3.77 | 1.08 | 1.08 | 1.03 | 0.42 | -22.28 |
| 929.00 | -3.71 | -3.81 | 1.12 | 1.10 | 1.05 | 0.28 | -22.68 |
| 1000.00 | -3.79 | -3.86 | 1.15 | 1.13 | 1.07 | 0.11 | -23.28 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
