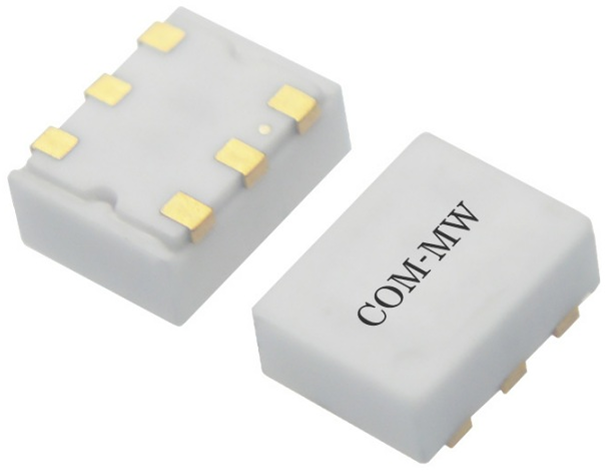

2~775MHz, 1: 4巴伦, 表面贴装, 替代型号ADT4-1WT+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 宽带，低损耗。 |
| 2 | 实现单端信号与差分信号的相互转换、阻抗匹配。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 775 | MHz |
| 插入损耗 | 3 | dB | ||
| 回波损耗 | 5 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 6 | ° |
| 阻抗比 | 1：4巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.25W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | ADT4-1WT+ |
| ROHS | 满足 |

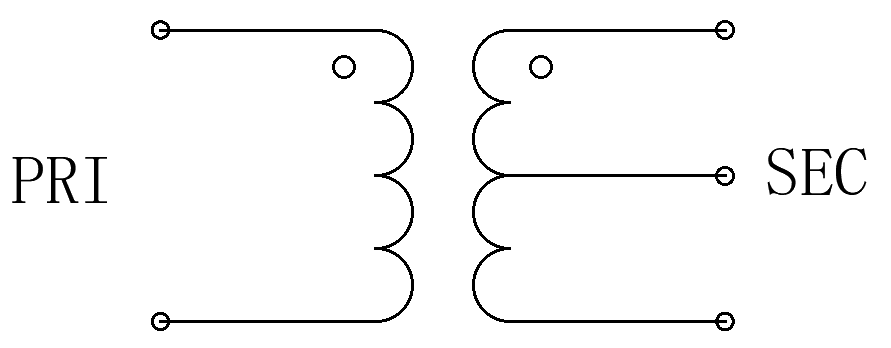

| 初级（圆点位） | 非平衡端口 | 3 |
| 初级 | 接地端口 | 1 |
| 次级（圆点位） | 平衡端口 | 4 |
| 次级 | 平衡端口 | 6 |
| 次级（中心抽头） | 接地端口 | 5 |

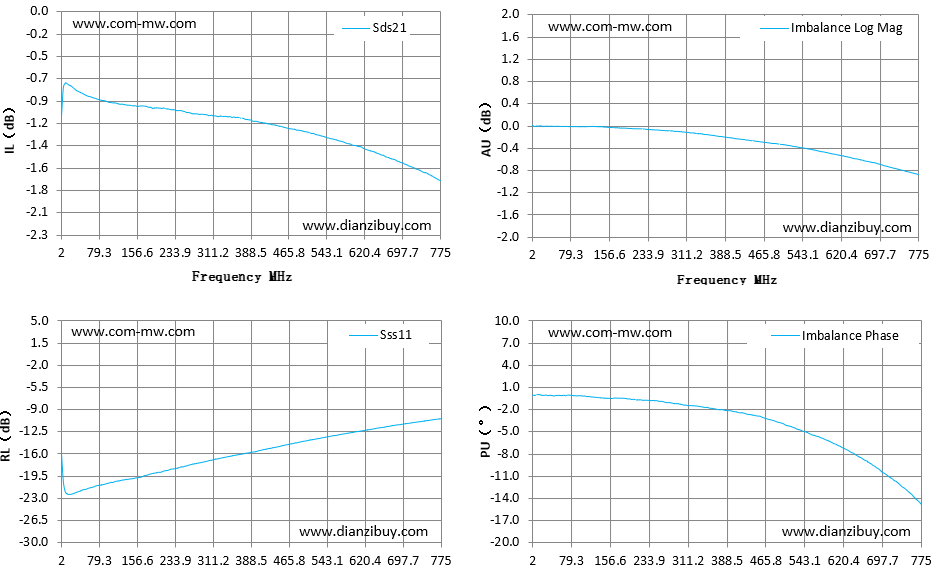

| Frequency MHz | IL dB | RL dB | AU dB | PU ° |
| 2.00 | -1.07 | -16.01 | 0.01 | 0.03 |
| 57.00 | -0.87 | -21.47 | -0.01 | 0.01 |
| 112.00 | -0.93 | -20.41 | -0.01 | -0.18 |
| 168.00 | -0.97 | -19.70 | -0.03 | -0.36 |
| 223.00 | -1.00 | -18.51 | -0.06 | -0.68 |
| 278.00 | -1.05 | -17.55 | -0.09 | -1.00 |
| 333.00 | -1.08 | -16.64 | -0.14 | -1.46 |
| 389.00 | -1.11 | -15.75 | -0.20 | -2.07 |
| 444.00 | -1.17 | -14.91 | -0.27 | -2.71 |
| 499.00 | -1.23 | -14.02 | -0.33 | -3.76 |
| 554.00 | -1.31 | -13.23 | -0.40 | -5.16 |
| 609.00 | -1.39 | -12.45 | -0.51 | -6.80 |
| 665.00 | -1.49 | -11.74 | -0.61 | -8.85 |
| 720.00 | -1.60 | -11.10 | -0.73 | -11.32 |
| 775.00 | -1.74 | -10.45 | -0.87 | -14.82 |
| 1 | 产品支持260℃回流焊。 |
| 2 | 可以短时间浸泡清洗，请及时烘干。 |
提供技术要求，工程师 1 个工作日内响应。
