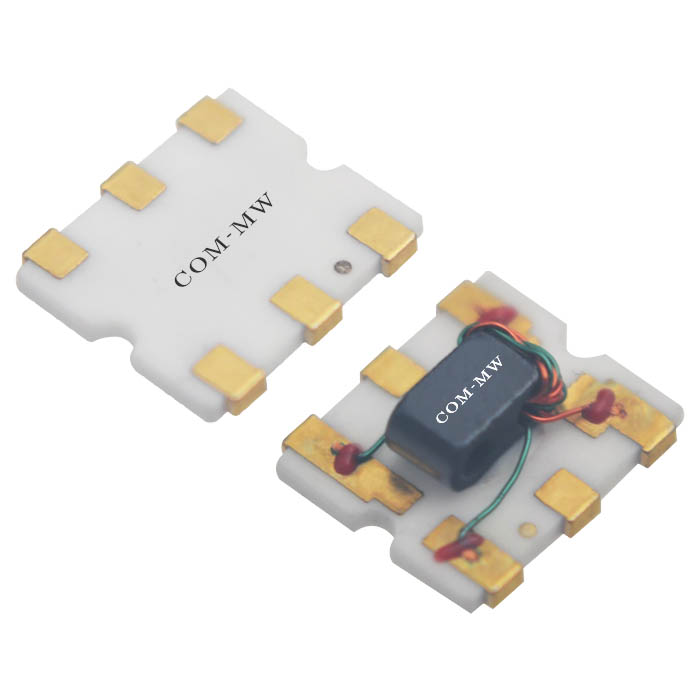

20~1200MHz, 阻抗比1: 1巴伦, 表面贴装, 替代ADTL1-12+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 1200 | MHz |
| 插入损耗 | 1.5 | dB | ||
| 输入驻波比 | 2 | |||
| 幅度平衡 | 0.6 | 1 | dB | |
| 相位平衡 | 6 | 8 | ° |
| 阻抗比 | 1：1巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代ADTL1-12+ |

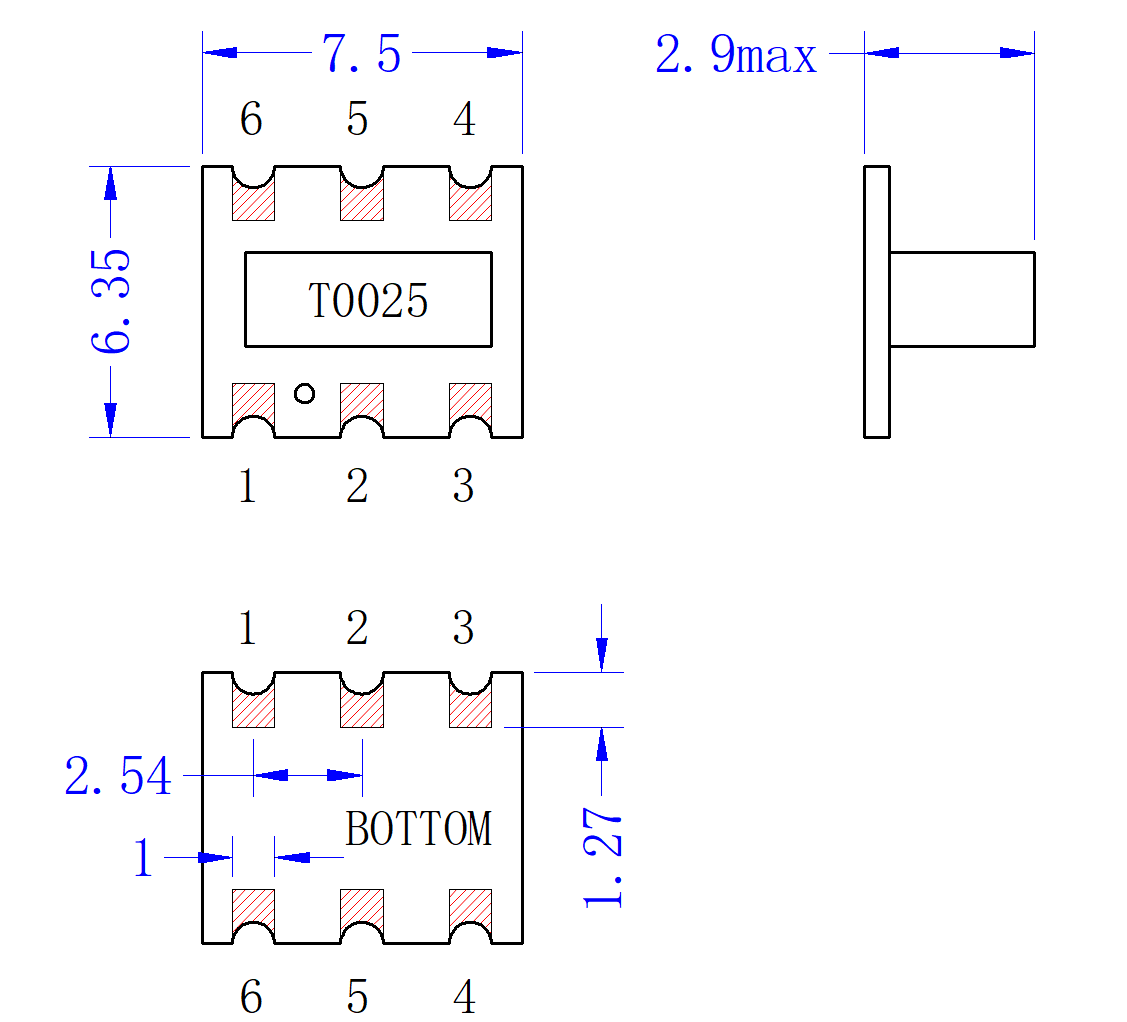

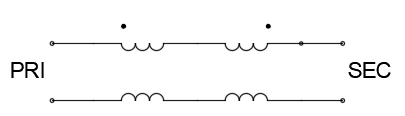

| PRIMARY DOT | 初级（圆点位）：1 |
| PRIMARY | 初级：3 |
| SECONDARY DOT | 次级（圆点位）：6 |
| SECONDARY | 次级：4 |
| NOT USED | 2.5 |
| Frequency MHz | S12 IL dB | S13 IL dB | S11 VSWR | S13 Phase ° |
| 8.49 | -3.06 | -4.18 | 1.89 | 198.08 |
| 173.38 | -3.40 | -4.01 | 1.91 | 180.03 |
| 338.27 | -3.42 | -3.88 | 1.81 | 178.47 |
| 503.17 | -3.46 | -3.77 | 1.65 | 177.26 |
| 668.05 | -3.55 | -3.67 | 1.50 | 176.75 |
| 840.44 | -3.70 | -3.64 | 1.46 | 176.50 |
| 1005.33 | -4.03 | -3.71 | 1.59 | 176.94 |
| 1170.22 | -4.46 | -3.95 | 1.90 | 177.89 |
| 1335.11 | -5.06 | -4.35 | 2.36 | 179.60 |
| 1500.00 | -5.78 | -4.95 | 2.96 | 181.97 |
| 1 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
