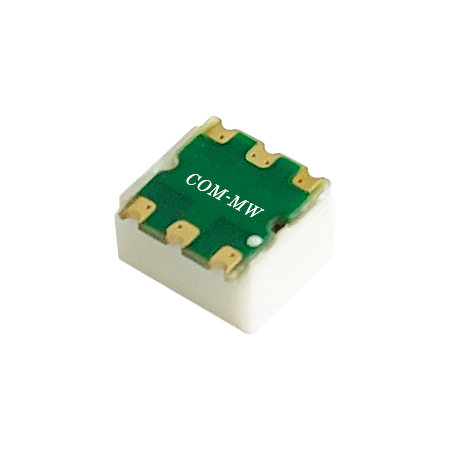

0.3~300MHz, 阻抗比1: 1巴伦, 表面贴装, 替代ADTT1-1+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.3 | ~ | 300 | MHz |
| 插入损耗 | 2 | 3 | dB | |
| 驻波比 | 3 | |||
| 幅度平衡 | 0.3 | 0.6 | dB | |
| 相位平衡 | 5 | ° |
| 阻抗比 | 1：1巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 其它 | 替代ADTT1-1+ |

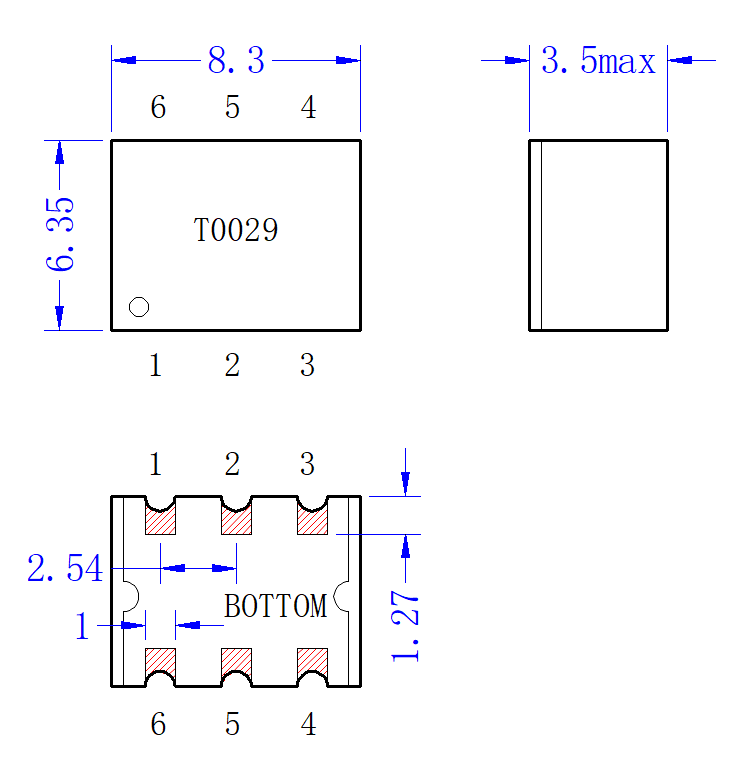

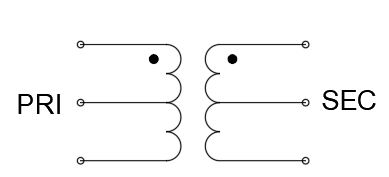

| PRIMARY DOT | 初级（圆点位）：3 |
| PRIMARY | 初级：1 |
| PRIMARY CT | 初级（中心抽头）：2 |
| SECONDARY DOT | 次级（圆点位）：4 |
| SECONDARY | 次级：6 |
| SECONDARY CT | 次级（中心抽头）：5 |

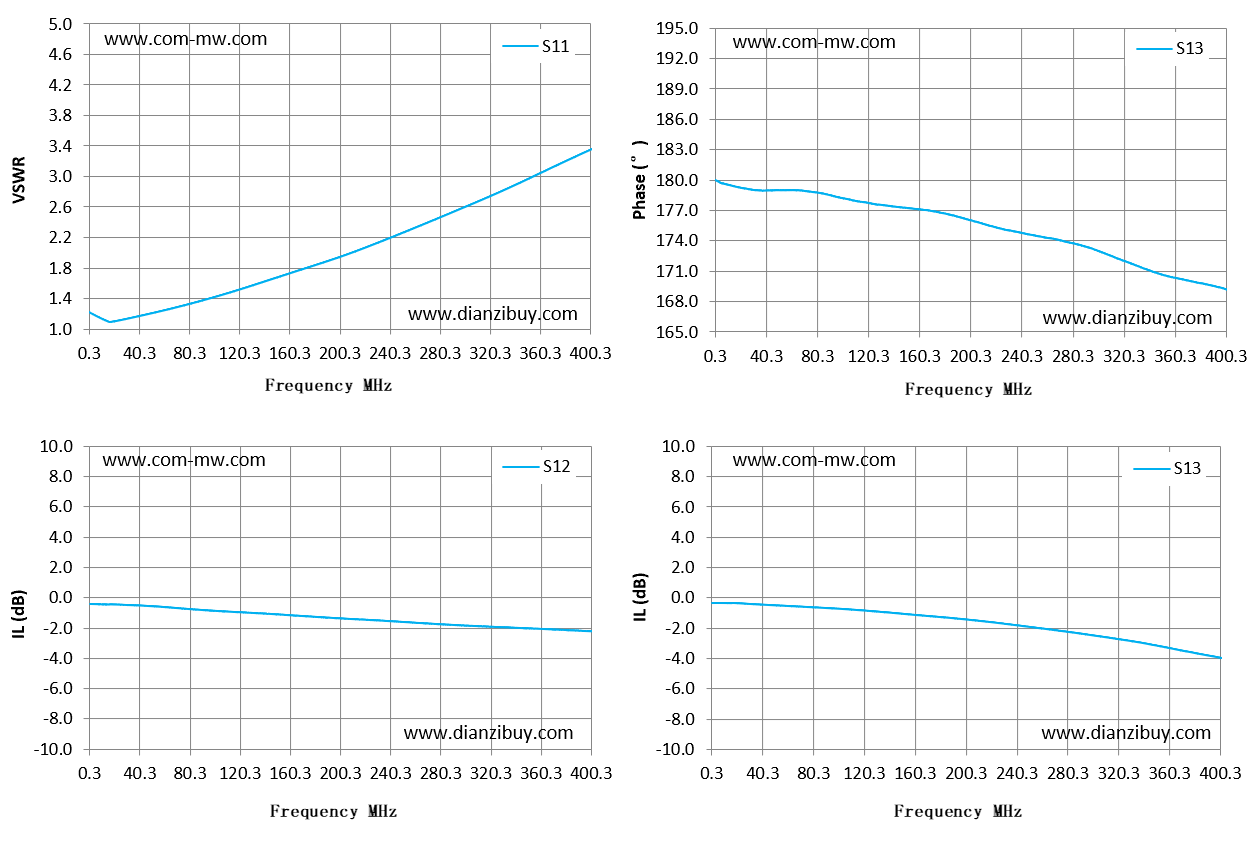

| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 相位 ° | S13 损耗 dB |
|---|---|---|---|---|
| 0.01 | 1.22 | -0.39 | 180.02 | -0.35 |
| 29 | 1.12 | -0.45 | 179.05 | -0.41 |
| 86 | 1.35 | -0.77 | 178.63 | -0.66 |
| 115 | 1.48 | -0.92 | 177.84 | -0.81 |
| 143 | 1.63 | -1.04 | 177.34 | -1 |
| 172 | 1.79 | -1.2 | 176.9 | -1.22 |
| 229 | 2.12 | -1.48 | 175.05 | -1.7 |
| 257 | 2.3 | -1.62 | 174.37 | -2 |
| 286 | 2.5 | -1.76 | 173.58 | -2.32 |
| 315 | 2.7 | -1.88 | 172.26 | -2.67 |
| 343 | 2.91 | -1.98 | 170.94 | -3.05 |
| 1 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
