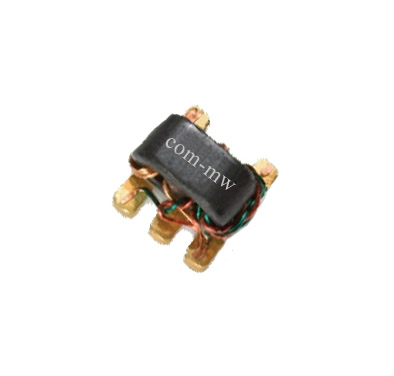

1.5~500MHz, 1: 1巴伦, 表面贴装, 替代型号TC1-1+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 宽带，低损耗。 |
| 2 | 实现单端信号与差分信号的相互转换、阻抗匹配。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1.5 | ~ | 500 | MHz |
| 插入损耗 | 1.9 | 3 | dB | |
| 回波损耗 | 5 | 10 | dB |
| 阻抗比 | 1：1巴伦 |

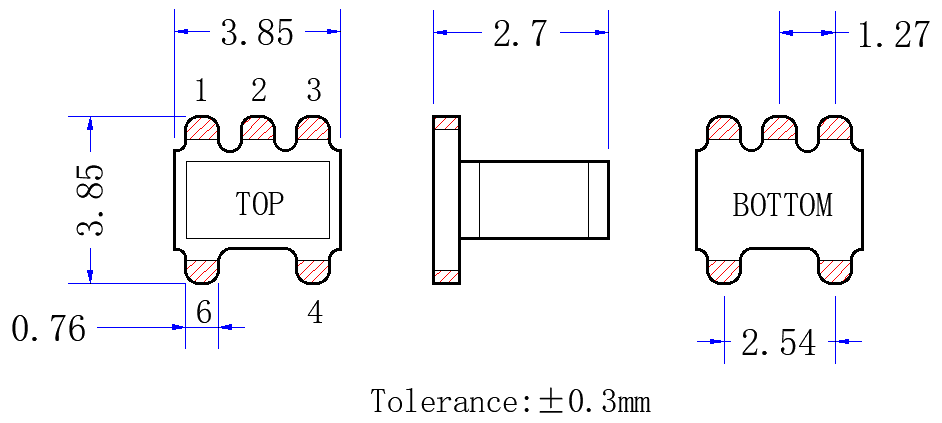

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | TC1-1+ |
| ROHS | 满足 |

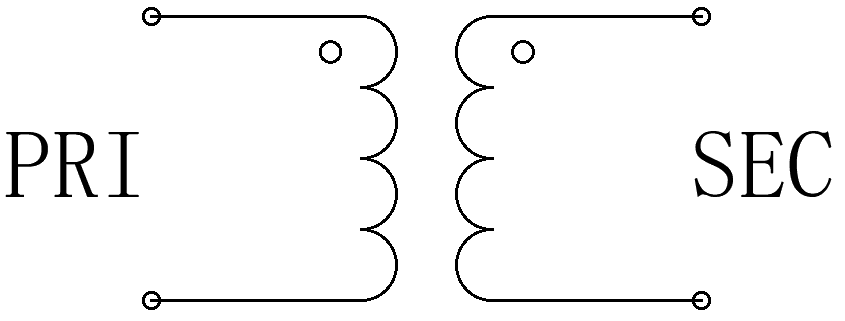

| 初级（圆点位） | 非平衡端口 | 6 |
| 初级 | 接地端口 | 4 |
| 次级（圆点位） | 平衡端口 | 1 |
| 次级 | 平衡端口 | 3 |

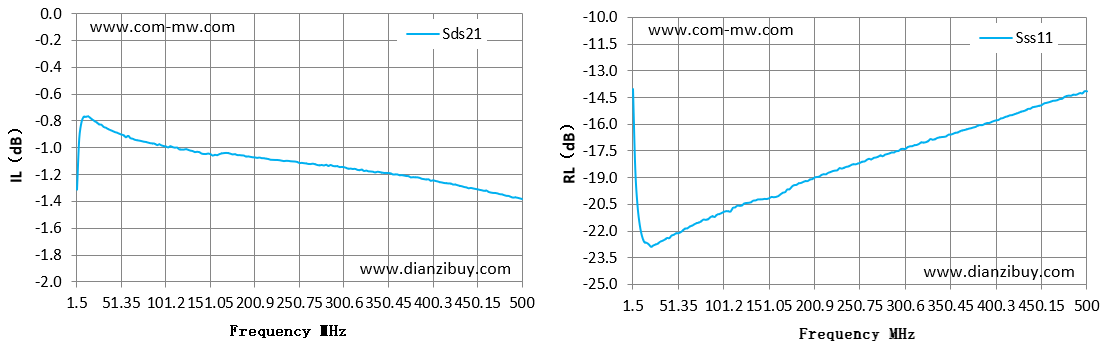

| Frequency MHz | IL dB | RL dB |
| 1.50 | -1.31 | -14.04 |
| 37.00 | -0.86 | -22.48 |
| 73.00 | -0.95 | -21.56 |
| 108.00 | -0.99 | -20.90 |
| 144.00 | -1.05 | -20.22 |
| 180.00 | -1.05 | -19.43 |
| 215.00 | -1.08 | -18.82 |
| 251.00 | -1.11 | -18.18 |
| 286.00 | -1.13 | -17.60 |
| 322.00 | -1.16 | -17.05 |
| 358.00 | -1.20 | -16.48 |
| 393.00 | -1.24 | -15.94 |
| 429.00 | -1.28 | -15.30 |
| 464.00 | -1.33 | -14.70 |
| 500.00 | -1.38 | -14.17 |
| 1 | 产品支持260℃回流焊。 |
| 2 | 可以短时间浸泡清洗，请及时烘干。 |
提供技术要求，工程师 1 个工作日内响应。
