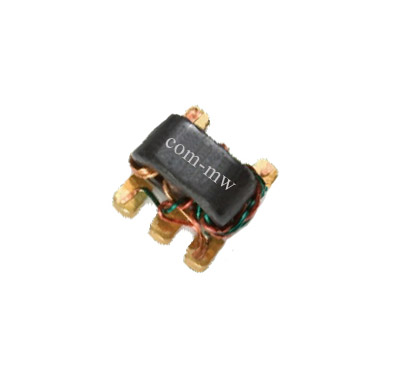

1.5~500MHz, 阻抗比1: 1巴伦, 表面贴装, 工业级, 替代TC1-1+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1.5 | ~ | 500 | MHz |
| 插入损耗 | 1 | 3 | dB | |
| 输入驻波比 | 2 |
| 阻抗比 | 1：1巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代TC1-1+ |

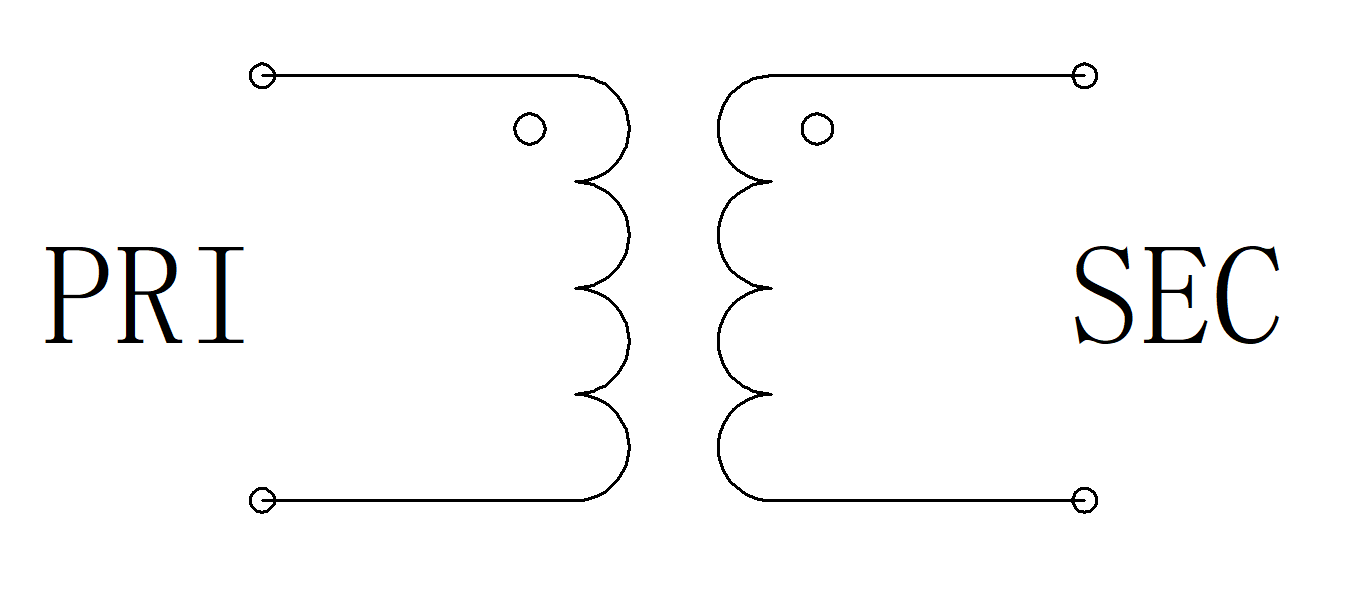

| PRIMARY DOT | 6 |
| PRIMARY | 4 |
| SECONDARY DOT | 1 |
| SECONDARY | 3 |
| NOT USED | 2 |
| Frequency MHz | S12 IL dB | S13 IL dB | S11 VSWR | S13 Phase ° |
| 1.50 | -4.80 | -4.83 | 1.52 | 180.04 |
| 56.34 | -4.56 | -4.58 | 1.48 | 178.38 |
| 111.17 | -4.60 | -4.58 | 1.51 | 176.82 |
| 168.50 | -4.64 | -4.57 | 1.54 | 175.32 |
| 223.33 | -4.70 | -4.60 | 1.57 | 173.82 |
| 278.17 | -4.77 | -4.57 | 1.60 | 172.19 |
| 333.00 | -4.84 | -4.57 | 1.64 | 170.71 |
| 390.33 | -4.94 | -4.58 | 1.69 | 168.87 |
| 445.17 | -5.04 | -4.58 | 1.72 | 167.05 |
| 500.00 | -5.18 | -4.57 | 1.78 | 165.31 |
| 1 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
