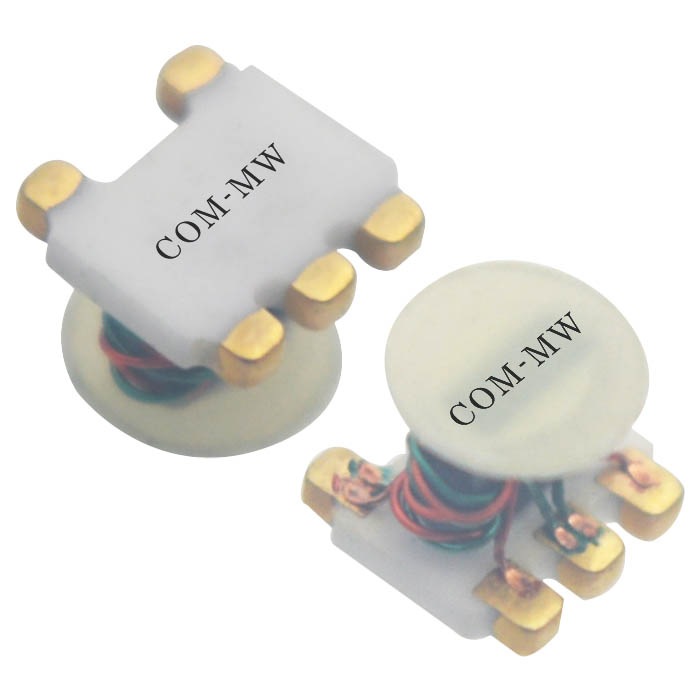

650~4000MHz, 阻抗比1: 1巴伦, 表面贴装, 替代TC1-1-43+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，性价比高。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 650 | ~ | 4000 | MHz |
| 插入损耗 | 1.3 | 2 | dB | |
| 输入驻波比 | 2 | |||
| 幅度平衡 | 0.5 | |||
| 相位平衡 | 4 |
| 阻抗比 | 1：1巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代TC1-1-43+ |

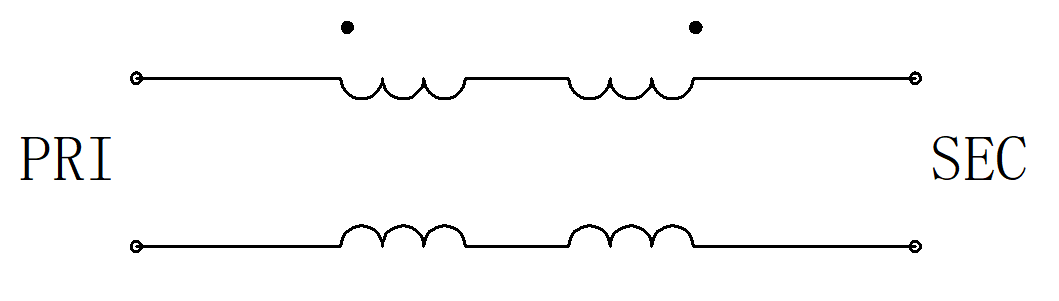

| PRIMARY DOT | 初级（圆点位）：6 |
| PRIMARY | 初级：4 |
| SECONDARY DOT | 次级（圆点位）：1 |
| SECONDARY | 次级：3 |
| NOT USED | 2 |
| Frequency GHz | S12 IL dB | S13 IL dB | S11 VSWR | S13 Phase ° |
| 0.65 | -2.99 | -4.84 | 1.82 | 183.56 |
| 1.02 | -3.07 | -4.62 | 1.78 | 179.96 |
| 1.39 | -3.12 | -4.40 | 1.70 | 177.20 |
| 1.77 | -3.17 | -4.12 | 1.57 | 175.09 |
| 2.14 | -3.27 | -3.92 | 1.44 | 173.98 |
| 2.51 | -3.38 | -3.75 | 1.31 | 173.34 |
| 2.88 | -3.57 | -3.65 | 1.22 | 173.25 |
| 3.26 | -3.84 | -3.72 | 1.28 | 174.05 |
| 3.63 | -4.21 | -3.97 | 1.49 | 175.65 |
| 4.00 | -4.77 | -4.49 | 1.84 | 177.50 |
| 1 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
