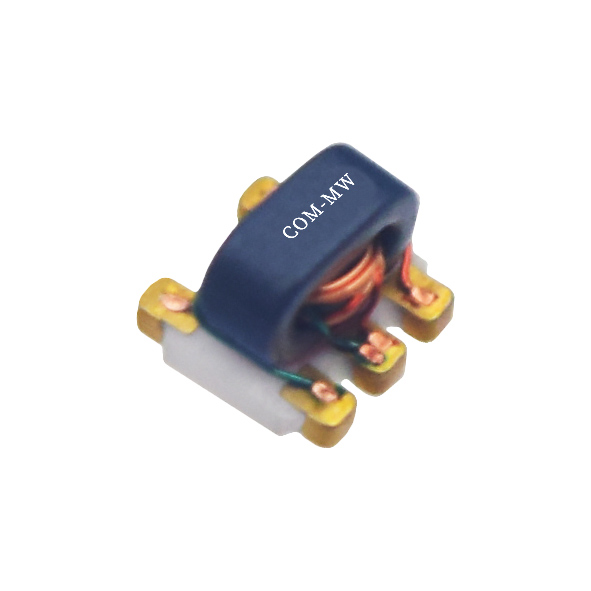

0.4~500MHz, 1: 1巴伦, 表面贴装, 替代型号TC1-1T+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 宽带，低损耗。 |
| 2 | 实现单端信号与差分信号的相互转换、阻抗匹配。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.4 | ~ | 500 | MHz |
| 插入损耗 | 1 | 3 | dB | |
| 回波损耗 | 5 | 10 | ||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 2 | ° |
| 阻抗比 | 1：1巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.25W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | TC1-1T+ |
| ROHS | 满足 |

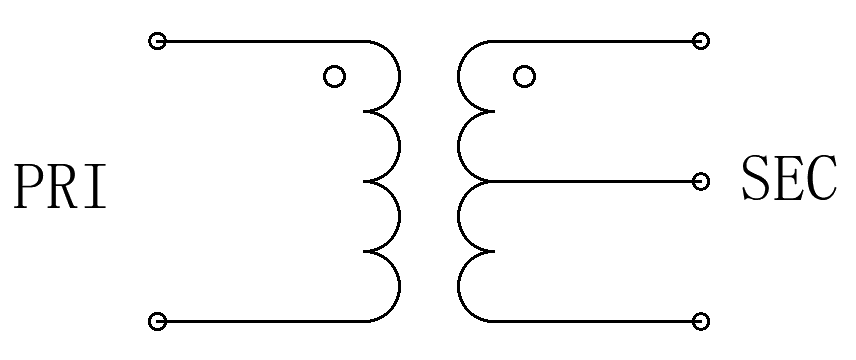

| 初级（圆点位） | 非平衡端口 | 6 |
| 初级 | 接地端口 | 4 |
| 次级（圆点位） | 平衡端口 | 1 |
| 次级 | 平衡端口 | 3 |
| 次级（中心抽头） | 接地端口 | 2 |

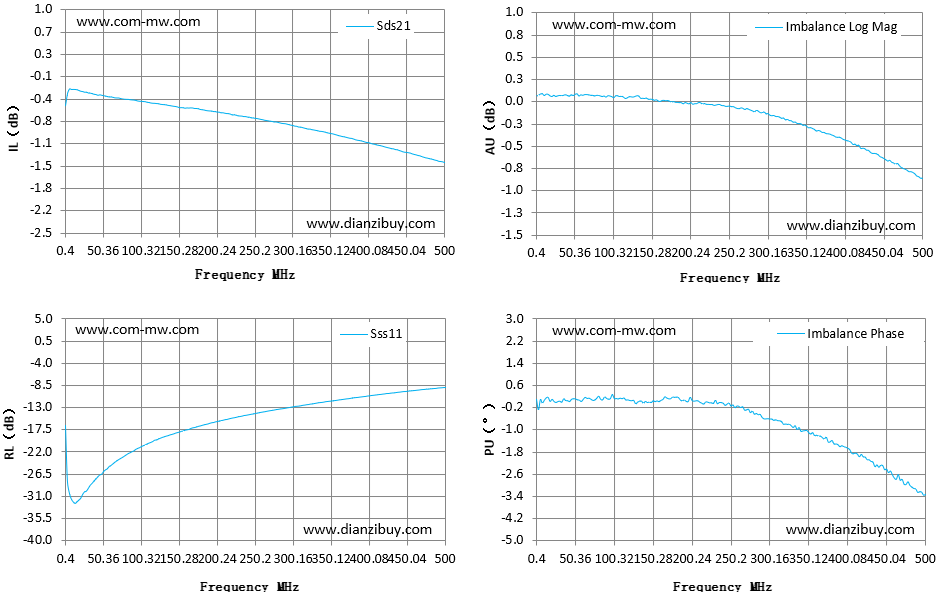

| Frequency MHz | IL dB | RL dB | AU dB | PU ° |
| 0.40 | -0.51 | -16.64 | 0.06 | 0.11 |
| 36.00 | -0.32 | -28.44 | 0.07 | 0.12 |
| 72.00 | -0.38 | -23.58 | 0.07 | 0.11 |
| 107.00 | -0.44 | -20.60 | 0.07 | 0.12 |
| 143.00 | -0.51 | -18.33 | 0.04 | -0.01 |
| 179.00 | -0.56 | -16.70 | 0.00 | 0.18 |
| 215.00 | -0.63 | -15.39 | -0.01 | -0.04 |
| 250.00 | -0.70 | -14.26 | -0.05 | -0.03 |
| 286.00 | -0.78 | -13.20 | -0.09 | -0.45 |
| 322.00 | -0.87 | -12.33 | -0.18 | -0.78 |
| 357.00 | -0.95 | -11.52 | -0.29 | -1.10 |
| 393.00 | -1.06 | -10.72 | -0.40 | -1.57 |
| 429.00 | -1.16 | -10.03 | -0.55 | -2.08 |
| 464.00 | -1.27 | -9.41 | -0.69 | -2.79 |
| 500.00 | -1.39 | -8.85 | -0.86 | -3.34 |
| 1 | 产品支持260℃回流焊。 |
| 2 | 可以短时间浸泡清洗，请及时烘干。 |
提供技术要求，工程师 1 个工作日内响应。
