T0169+ 巴伦
巴伦

巴伦 T0169+

3~800MHz, 1: 4巴伦, 表面贴装, 替代型号TC4-1W+

型号
T0169+
库存
该商品有现货 1232 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
1 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率3~800MHz
插入损耗1.53dB
回波损耗817dB

其它参数

阻抗比1:4巴伦
接口形式表面贴装
阻抗50Ω
功率容量0.25W设计保证
工作温度-45~+85℃设计保证
储存温度-55~+85℃设计保证
质量等级工业级
替代型号TC4-1W+
ROHS满足

端口定义

初级(圆点位)非平衡端口6
初级接地端口4
次级(圆点位)平衡端口1
次级平衡端口3
次级(中心抽头)接地端口2

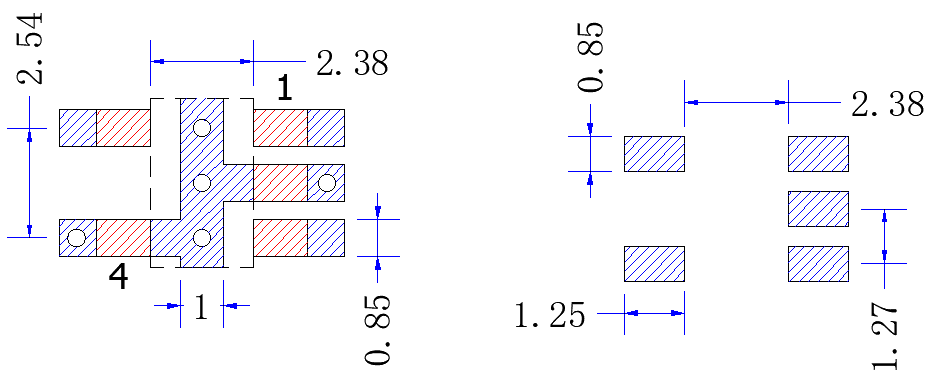

建议PCB布局图

典型测试数据

Frequency MHzS12 IL dBS13 IL dBS11 VSWRS13 Phase °
3.00-4.11-4.131.38180.07
90.67-3.92-3.921.18180.03
178.34-3.99-3.951.19180.11
270.00-4.08-4.001.22180.46
357.67-4.15-4.011.23180.93
445.33-4.28-4.021.25181.59
533.00-4.41-4.031.29182.47
624.66-4.60-4.051.34183.75
712.33-4.81-4.091.40185.47
800.00-5.08-4.181.46188.03

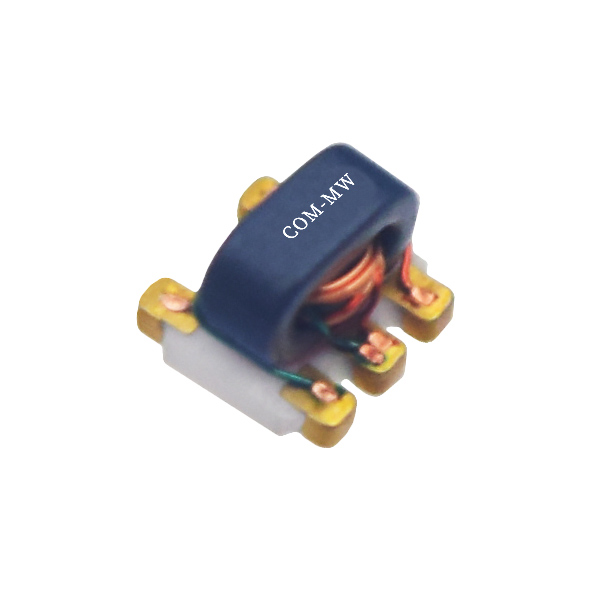

参考实物图

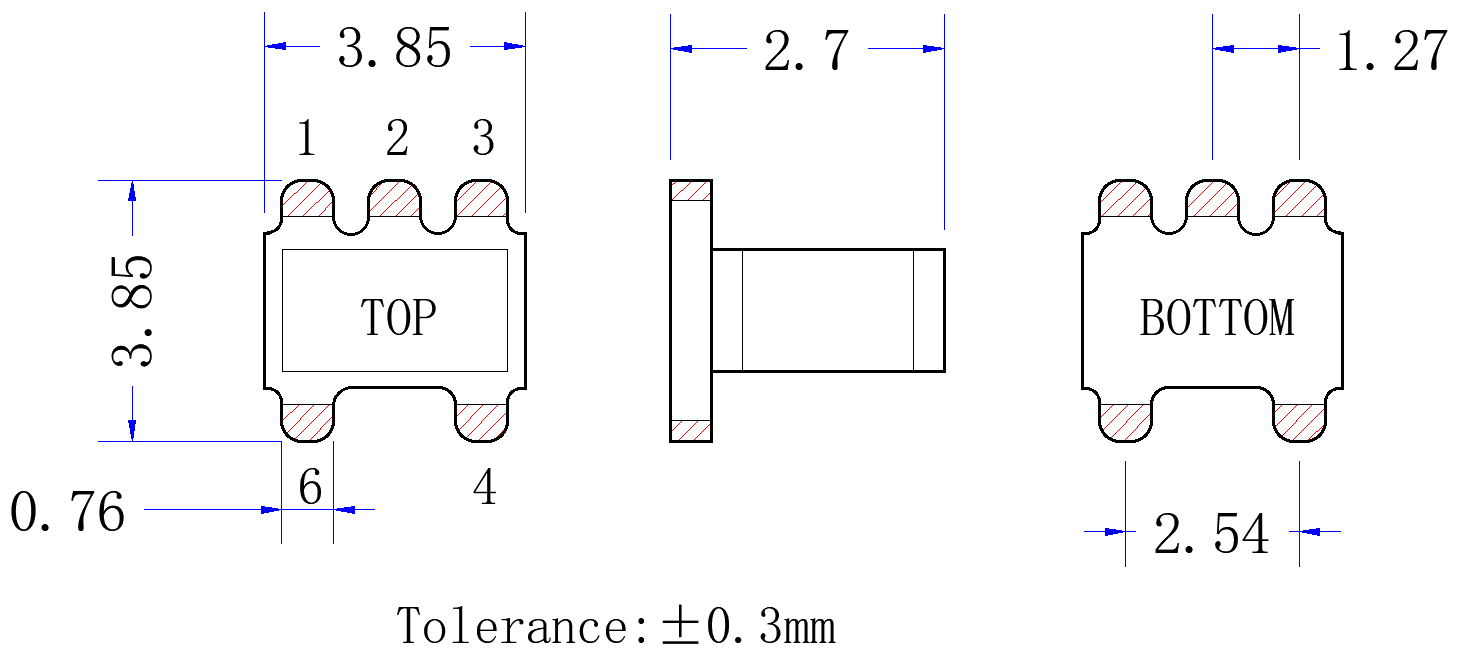

外形结构图(mm)

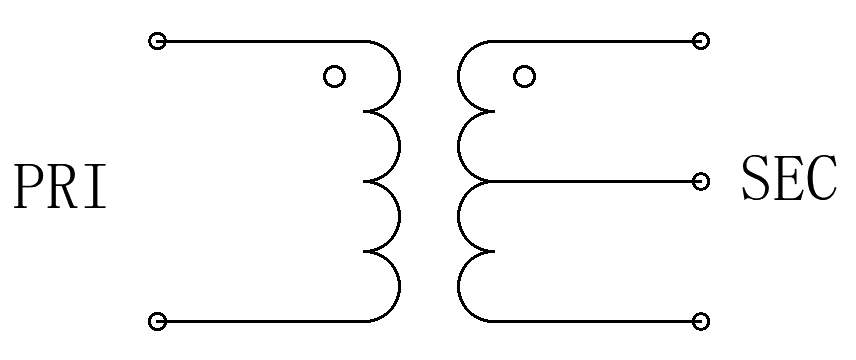

功能示意图

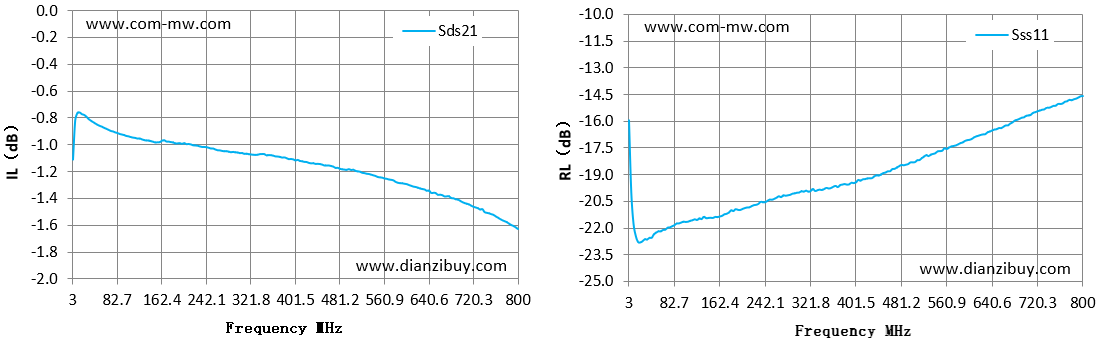

典型测试曲线图

注意事项

1产品支持260℃回流焊。
