3~800MHz, 阻抗比1: 4, 表面贴装, 替代TC4-1W+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 3 | ~ | 800 | MHz |
| 插入损耗 | 3@3-800MHz | dB | ||
| 插入损耗 | 2@5-400MHz | dB | ||
| 插入损耗 | 1@10-100MHz | dB | ||
| 输入驻波比 | 2 |
| 阻抗比 | 1：4巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代TC4-1W+ |

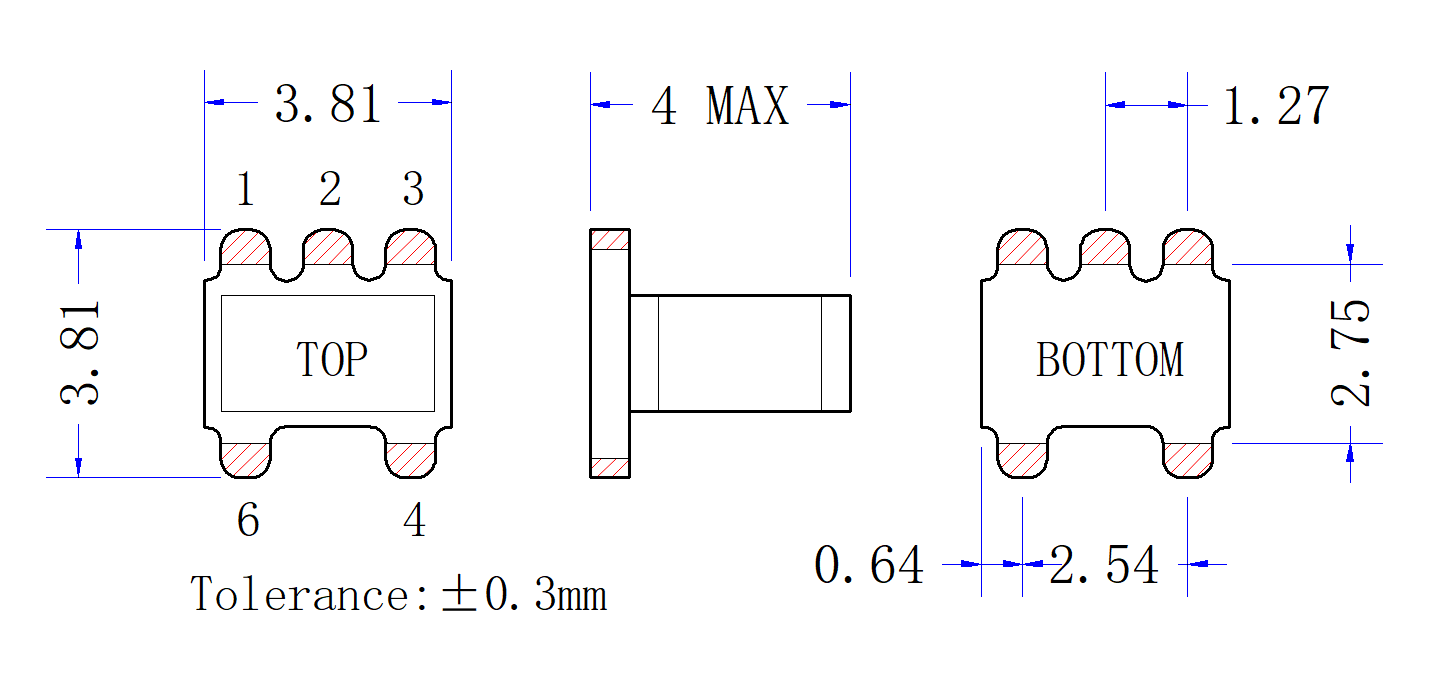

| PRIMARY DOT | 初级（圆点位）：6 |
| PRIMARY | 初级：4 |
| SECONDARY DOT | 次级（圆点位）：1 |
| SECONDARY | 次级：3 |
| SECONDARY CT | 次级（中心抽头）：2 |
| Frequency MHz | S12 IL dB | S13 IL dB | S11 VSWR | S13 Phase ° |
| 3.00 | -4.29 | -4.28 | 2.29 | 180.02 |
| 90.67 | -4.24 | -4.21 | 2.19 | 179.81 |
| 178.34 | -4.35 | -4.29 | 2.21 | 179.27 |
| 270.00 | -4.54 | -4.38 | 2.24 | 179.84 |
| 357.67 | -4.70 | -4.54 | 2.28 | 180.54 |
| 445.33 | -4.95 | -4.63 | 2.35 | 180.89 |
| 533.00 | -5.23 | -4.72 | 2.42 | 181.88 |
| 624.66 | -5.57 | -4.90 | 2.52 | 183.01 |
| 712.33 | -5.92 | -5.02 | 2.62 | 185.12 |
| 800.00 | -6.36 | -5.15 | 2.71 | 187.29 |
| 1 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
