产品类目 巴伦
T0210+ 巴伦
巴伦

巴伦 T0210+

10~6000MHz, 1: 1巴伦, 表面贴装, 替代型号TCM1-63AX+

型号
T0210+
库存
该商品有现货 129 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
0.5 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率10~6000MHz
插入损耗1.32.5dB
输入驻波比2
幅度平衡0.5dB
相位平衡8°

其它参数

阻抗比1:1巴伦
接口形式表面贴装
阻抗50Ω
功率容量0.2W设计保证
工作温度-45~+85℃设计保证
储存温度-55~+85℃设计保证
质量等级工业级
替代型号TCM1-63AX+
ROHS满足

端口定义

初级(圆点位)非平衡端口3
初级接地端口2
次级(圆点位)平衡端口6
次级平衡端口4

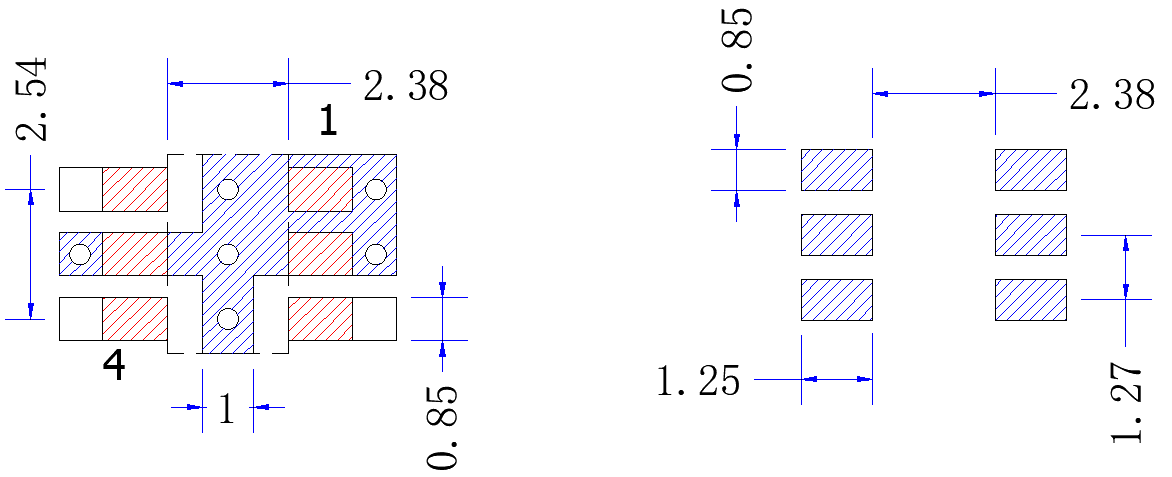

建议PCB布局图

典型测试数据

Frequency MHzIL dBRL dBAU dBPU °
10.00-1.02-15.44-0.07-0.37
438.00-0.99-17.14-0.13-3.93
866.00-0.88-17.01-0.22-5.67
1294.00-0.89-15.20-0.25-7.00
1721.00-1.04-12.99-0.21-8.23
2149.00-1.30-10.69-0.19-8.98
2577.00-1.67-8.65-0.12-9.15
3005.00-2.03-7.23-0.04-8.94
3433.00-2.31-6.320.07-7.98
3861.00-2.32-6.130.22-6.59
4289.00-2.10-6.810.39-4.87
4716.00-1.66-9.440.63-2.76
5144.00-1.34-16.450.89-0.93
5572.00-1.45-22.071.150.43
6000.00-2.16-10.461.381.62

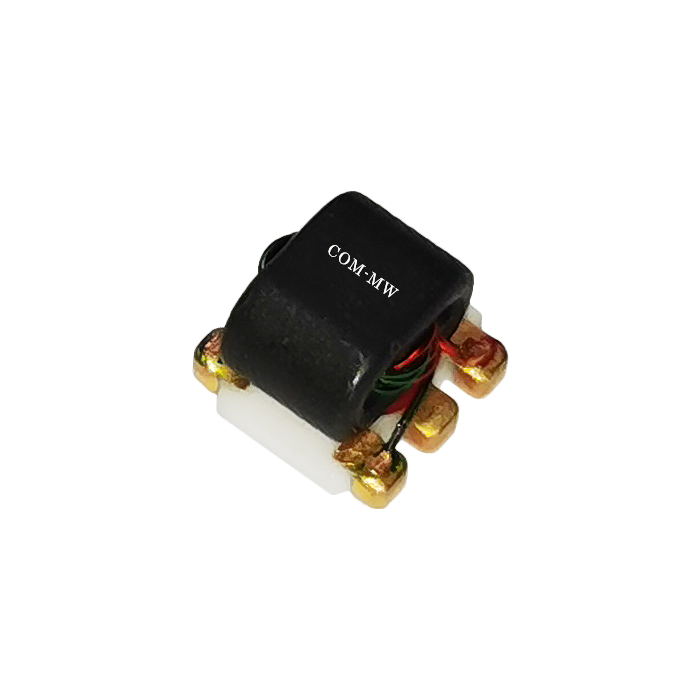

参考实物图

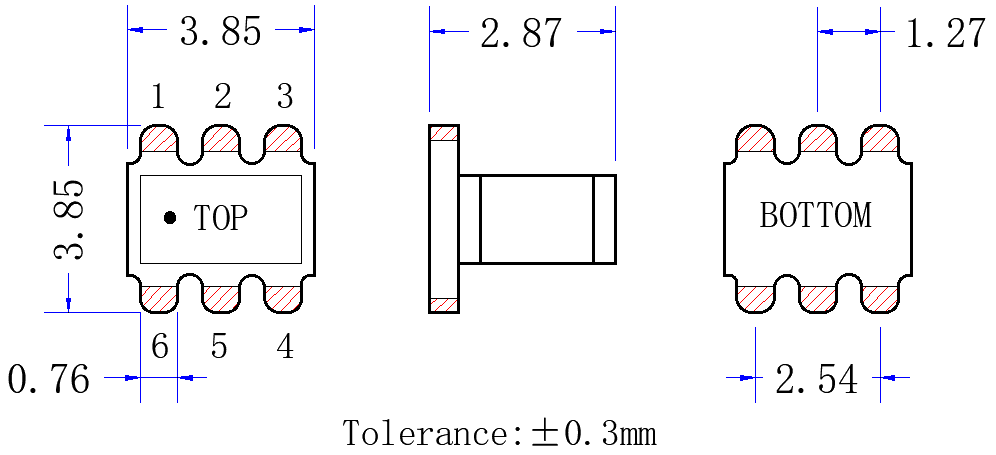

外形结构图(mm)

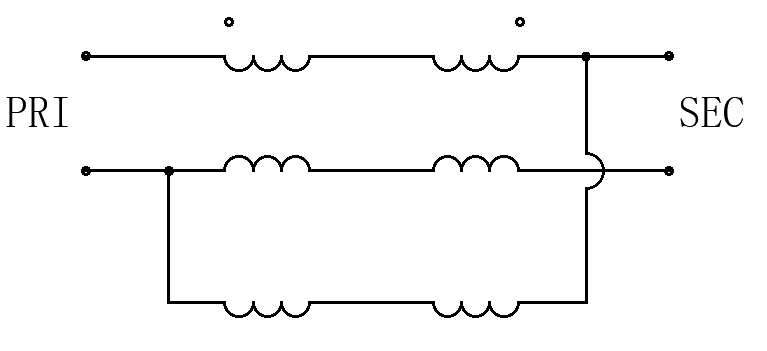

功能示意图

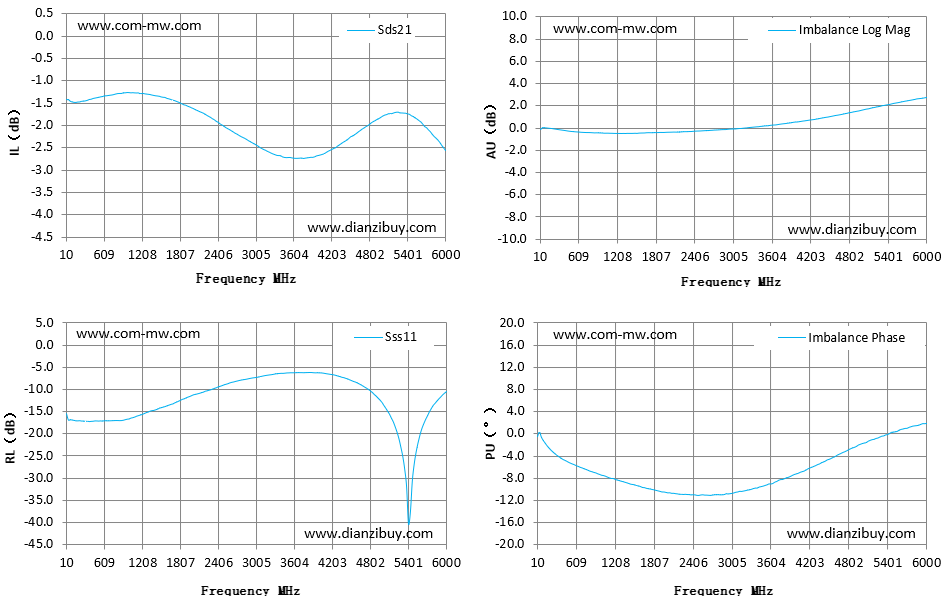

典型测试曲线图

注意事项

1产品支持260℃回流焊。
2可以短时间浸泡清洗,请及时烘干。

需要定制指标?

提供技术要求,工程师 1 个工作日内响应。
