产品类目 巴伦
T0210 巴伦
巴伦

巴伦 T0210

10~6000MHz, 阻抗比1: 1巴伦, 表面贴装, 替代TCM1-63AX+

型号
T0210
库存
该商品有现货 158 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
1 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率10~6000MHz
插入损耗1.32.5dB
输入驻波比2
幅度平衡0.5dB
相位平衡8°

其它参数

阻抗比1:1巴伦
接口形式表面贴装
阻抗50Ω
功率容量1W
工作温度-40~+85℃设计保证
储存温度-55~+100℃设计保证
质量等级工业级
其它替代TCM1-63AX+

端口定义

PRIMARY DOT初级(圆点位):3
PRIMARY初级:2
SECONDARY DOT次级(圆点位):6
SECONDARY次级:4
NOT USED1,5
GND2

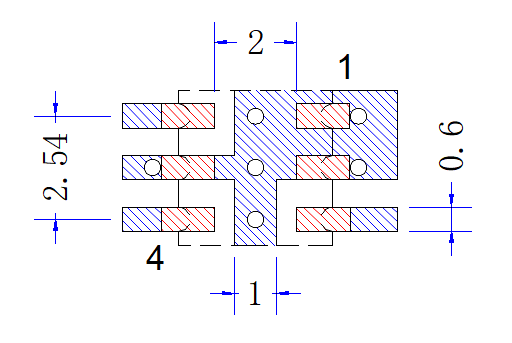

建议PCB布局图

典型测试数据

Frequency GHzS12 IL dBS13 IL dBS11 VSWRS13 Phase °
0.00-9.97-10.413.43180.36
0.42-5.57-4.951.33184.87
0.87-5.32-4.381.47184.33
1.29-4.98-4.221.50183.81
1.71-4.73-4.211.48183.77
2.13-4.43-4.241.45183.55
2.58-4.12-4.361.42183.19
3.00-3.88-4.551.40182.44
3.42-3.72-4.821.42181.91
3.87-3.58-5.181.47180.99
4.29-3.58-5.601.52180.18
4.71-3.66-6.011.56179.08
5.13-3.77-6.411.55177.50
5.58-3.98-6.761.51176.13
6.00-4.28-7.071.43174.82

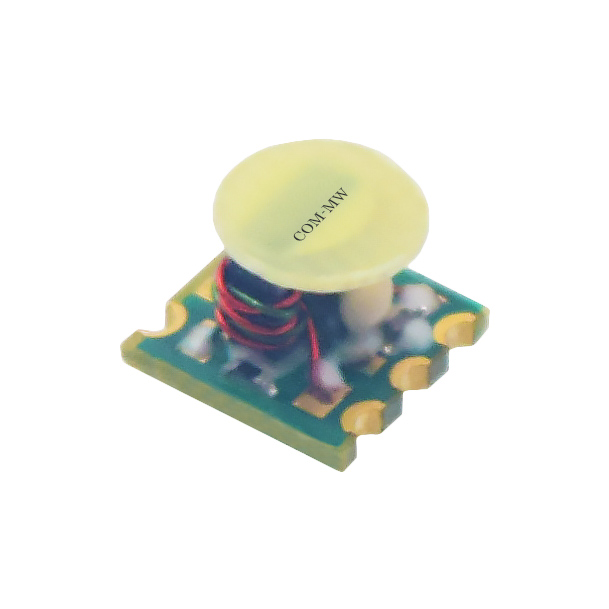

参考实物图

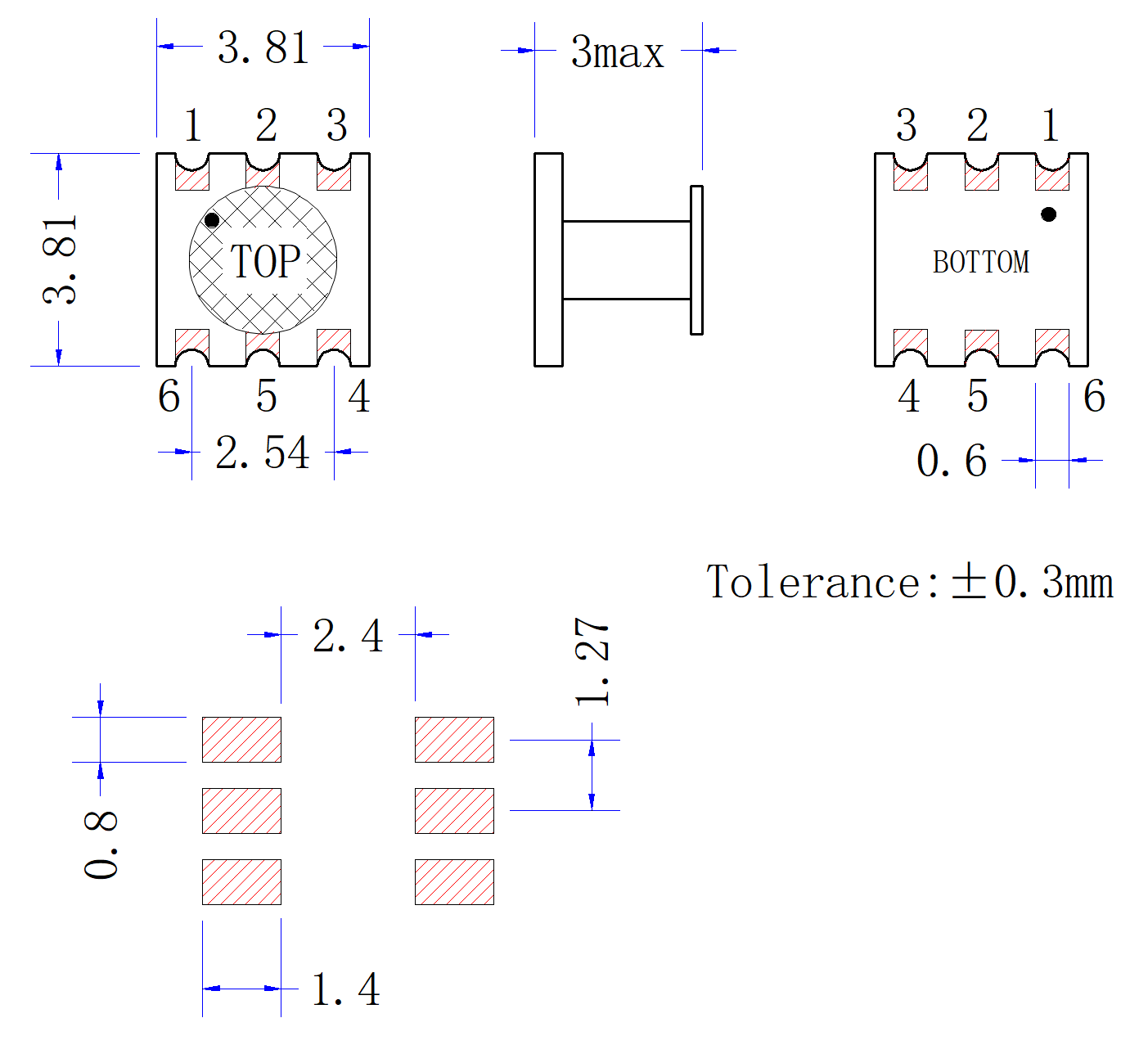

外形结构图(mm)

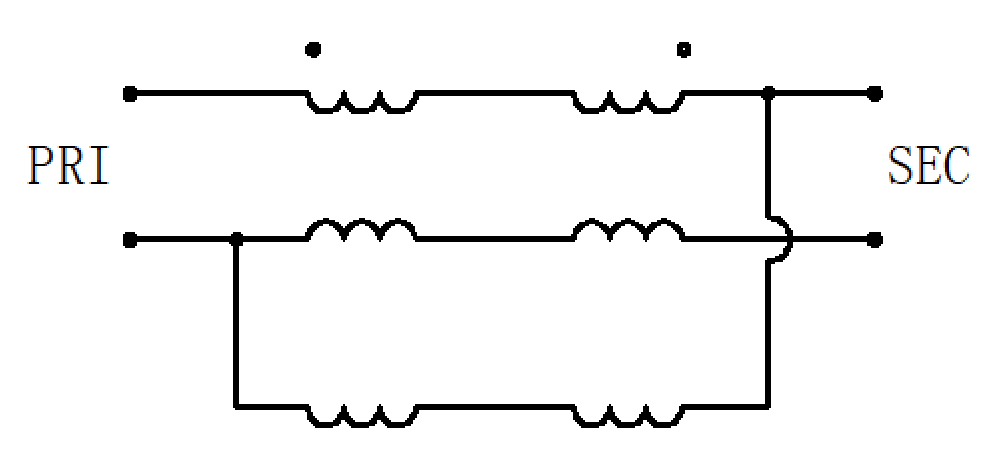

功能示意图

典型测试曲线图

注意事项

1产品支持260℃回流焊。
