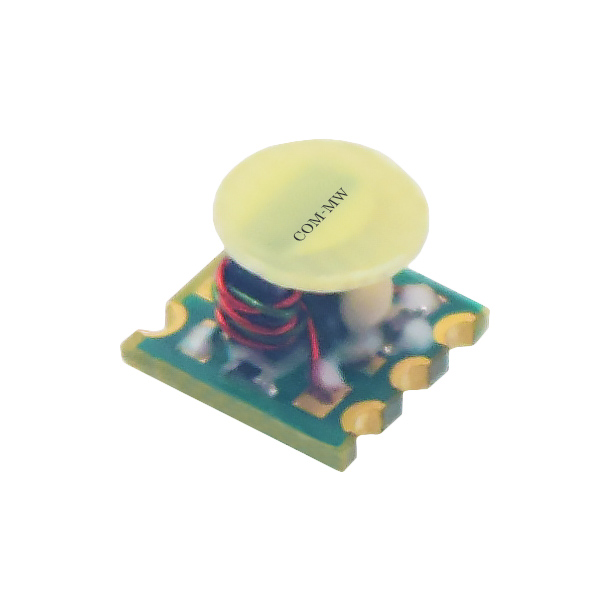

10~3000MHz, 阻抗比1: 2巴伦, 表面贴装, 替代TCM2-33WX+
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 3000 | MHz |
| 插入损耗 | 1.5 | 3 | dB | |
| 输入驻波比 | 1.6 | |||
| 幅度平衡 | 0.7 | dB | ||
| 相位平衡 | 4 | ° |
| 阻抗比 | 1:2巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代TCM2-33WX+ |

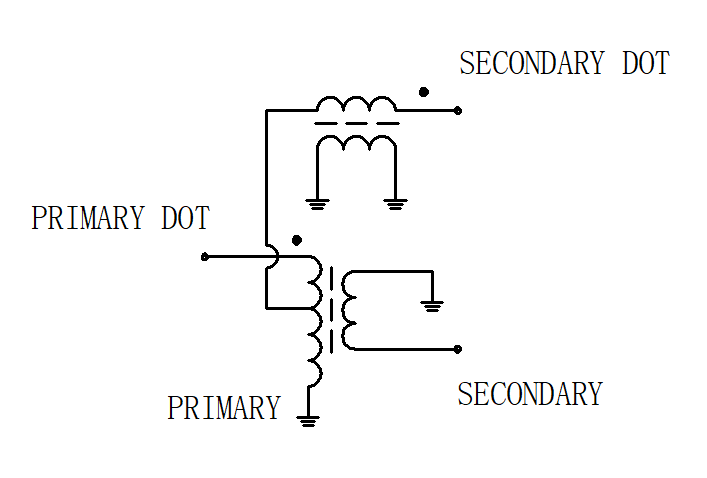

| PRIMARY DOT | 初级(圆点位):6 |
| PRIMARY | 初级:2 |
| SECONDARY DOT | 次级(圆点位):4 |
| SECONDARY | 次级:3 |
| NOT USED | 1 |
| GND | 2,5 |

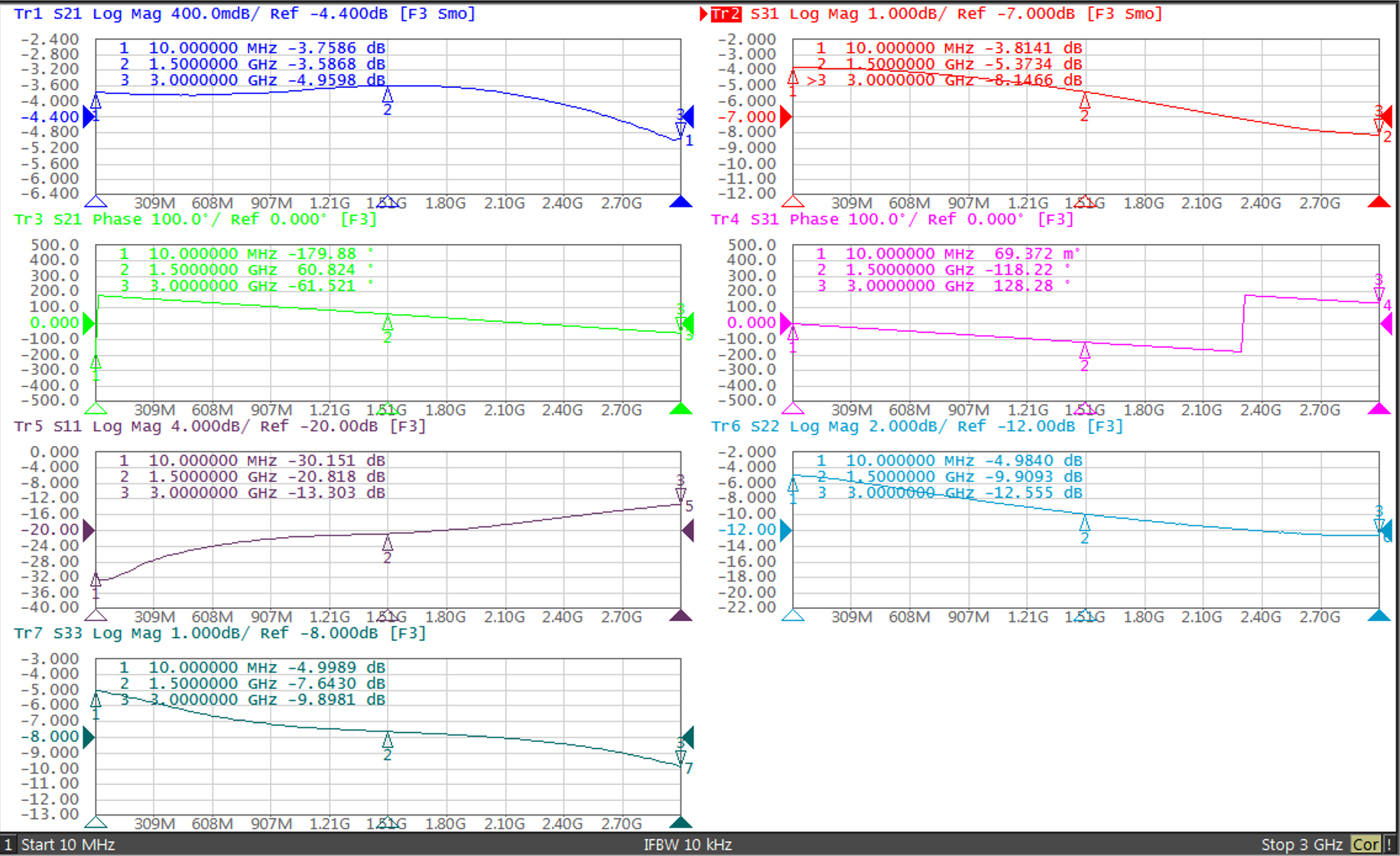

| Frequency GHz | S12 IL dB | S13 IL dB | S11 VSWR |
| 0.01 | -3.81 | -3.81 | 1.10 |
| 0.34 | -3.97 | -3.65 | 1.16 |
| 0.67 | -4.22 | -3.65 | 1.26 |
| 1.01 | -4.44 | -3.80 | 1.35 |
| 1.34 | -4.57 | -4.08 | 1.42 |
| 1.67 | -4.63 | -4.45 | 1.45 |
| 2.00 | -4.72 | -4.83 | 1.47 |
| 2.34 | -4.84 | -5.27 | 1.46 |
| 2.67 | -5.05 | -5.63 | 1.43 |
| 3.00 | -5.36 | -5.93 | 1.42 |



| 1 | 产品支持260℃回流焊。 |
提供技术要求,工程师 1 个工作日内响应。
